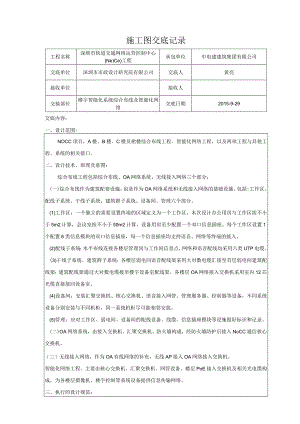

施工图交底记录工程名称深圳市轨道交通网络运营控制中心(Ne)Ce)工程承包单位中电建建筑集团有限公司交底单位深圳市市政设计研究院有限公司交底人黄亮接收单位接收人交接部位楼宇智能化系统综合布线及智能化网络交底日期2015-9-29交底内容：一、设计范围:NOCC项目，A楼、B楼、C楼及裙楼综合布线工程、智能化网络工程，以及两项工程与其他工程、系统的相关接口。二、设计技术、原理及意图：综合布线工程包括综合布线、OA网络系统、无线接入网络三个部分；(一)综合布线作为建筑配套设施，也是作为OA网络系统和无线接入网络的基础设施。包括:工作区、配线子系统、干线子系统、建筑群子系统、设备间、管理六个部分。(1)工作区：一个独立的需要设置终端的区域定义为一个工作区，木次设计办公用房与工作区按不小于5m2计算，会议室按不小于50m2计算，设备用房至少配置一个双口信息插座。每个工作区设置1个配置6类信息模块的双口信息插座，每一个信息插座均支持语音、网络等终端的接入。(2)配线子系统：水平布线连接各楼层管理间与工作间信息点，网络和语音配线均采用六类UTP电缆。(3)干线子系统、建筑群子系统：各楼层弱电间语音配线架采用大对数电缆汇接至首层弱电间建筑配线架；建筑配线架通过大对数电缆接至楼宇设备室配线架。各楼层OA网络接入交换机采用室内12芯光缆直接接回设备室。(4)设备间：安装汇聚交换机、核心交换机、语音接入网管、管理服务器、控制器等设备，不同系统设备分别安装与不同机柜，同一系统机柜尽可能相邻安装。(5)管理：应对工作区、弱电间、设备间的配线设备、线缆、信息插座模块等设施做好标识和记录。(二)OA网络系统，由接入交换机、汇聚交换机、防火墙构成，经防火墙防护后接入NoCC通信核心交换机。（三）无线接入网络，作为OA有线网络的补充，无线AP接入OA网络接入交换机。智能化网络工程，主要由核心交换机、汇聚交换机、网管设备、楼层PoE接入交换机及相关光电缆构成，为各楼层摄像机、楼宇控制等系统设备提供信息传输网络。三、执行的设计规范：综合布线系统工程设计规范GB50311-2007综合布线系统工程验收规范GB50312-2007施工应遵守的规范：综合布线系统工程验收规范GB50312-2007四、施工图相关说明：（一）综合布线系统1、OA网络汇聚交换机原设计安装位置在各楼栋首层弱电间，根据运营要求调整至NCC数据中心。2、各楼层接入交换机电缆，采用12芯单模光缆直连汇聚交换机，汇聚交换机接入NOCC网络核心交换机，核心交换机非本次设计范围。3、各楼层信息点铜线需接数据配线架，配线架与交换机采用跳线连接，不得直连交换机。4、C楼（车辆段综合楼）OA网络接入车场智能化OA网络，接口界面位于车辆段车场智能化弱电机房ODF配线架外侧，木工程负责光缆接入工程。5、A、B、C三栋楼语音接入网管接入NoCC专用通信系统软交换核心交换机，接口物理界面位于NOCC通信设备室光纤配线架外侧，本工程负责光缆接入工程。6、无线AP采取220V电源加前端降压的方式供电，每个楼层一个电源回路。7、考虑到10（）（）对大对数电缆进出弱电井以及在桥架内敷设受拐弯半径的影响，调整为4根250对的电缆。（二）智能化网络系统各楼层接入交换机电缆，采用12芯单模光缆直连汇聚交换机，三台汇聚交换机集中安装与楼宇设备室内。当每层楼接入交换机不超过5台时，敷设一根12芯单模光缆，超过5台时，敷设两根12芯光缆。（三）机柜安装机房内机柜安装正面应预留1.2m、背面应预留LOm维护操作空间；弱电井内机柜安装正面和背面应预留0.8m维护；机柜内安装设备，各设备之间要留有足够的间隙，以确保空气流通，有助于设备的散热，交换机尽量安装在第25U至35U区域。（四）系统电源及接地系统采用UPS系统电源供电，取电方式为，各楼层弱电间UPS配电箱输出一路电源到机柜PDU,采用PDU对柜内设备进行配电。关于接地，所有机柜必须采用专用地线接入就近接地体，接地电阻不大于1欧姆。五、施工注意事项综合布线系统、智能化网络系统最大的工程量在线缆工程，施工时选用符合符合要求的线缆，并且应注意线缆终接和敷设符合要求和规范。（一）线缆终接1、线缆终接的一般要求：线缆在终接前，必须检查标签编号，并按顺序终接。线缆终接处必须卡接牢固、接触良好。线缆终接安装应符合设计和产品厂家安装手册要求。线缆中间不应有接头。2、对绞电缆终接要求：使用专用剥线器剥除电缆护套，注意不得刮伤绝缘层，且由于本工程采用的是6类对绞电缆，每对对绞线应尽量保持扭绞状态。3、对绞线与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接，然后采用专用压线工具进行终接。（二）光缆终接与接续要求：光纤与连接器件连接采用尾纤熔接方式。光纤与光纤接续采用熔接方式。光纤熔接处应加以保护和固定。（三）线缆敷设一般应符合下列要求：1、线缆的布放应自然平直，线缆间不得缠绕、交叉等。2、线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。3、线缆在布放前两端应贴有标签，以表明起始和终端位置，标签应清晰。4、对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。5、线缆应有余量以适应终接、检测和变更。对绞电缆预留长度在工作区为36cm,弱电间为052m,设备间为35m,光缆布放路由留有盘留，预留长度为35m。有特殊要求的应按设计要求预留长度。6、线缆的弯曲半径应符合下列规定：屏蔽4对对绞电缆的弯曲半径应大于电缆外径的8倍。主干大对数对绞电缆的弯曲半径应至少为电缆外径的IO倍。光缆的弯曲半径应大于光缆外径的10倍。7、采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。8、布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为IOm/min。9、布放线缆的牵引力，应小于线缆允许张力的80%,对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。10、对绞电缆与电力电缆最小净距应符合表21-10的规定，与其他管线最小净距应符合表21-11的规定。六、乙购主要线缆选型要求：大对数语音电缆、室内光缆、六类非屏蔽线缆、电源电缆等，应采用低烟无卤阻燃线缆。其他要求见施工图。其他未尽事宜参见施工图，现场如果遇到特殊情况需要调整时，施工单位应与设计院沟通后方可做调整。会签栏参加单位参加人员深圳地铁建设总部深圳地铁运营总部深圳市市政设计研究院有限公司铁四院（湖北）工程监理咨询有限公司深圳地铁工程咨询有限公司中电建建筑集团有限公司复核人:记录人:年月日
