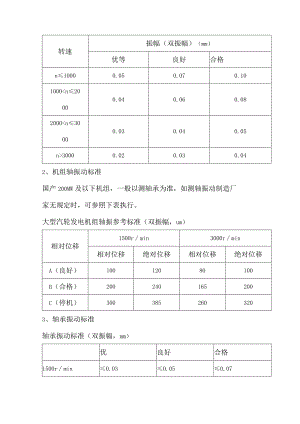

转速振幅（双振幅）（mm）优等良好合格n10000.050.070.101000<n20000.040.060.082000<n30000.030.040.05n>30000.020.030.042、机组轴振动标准国产200MW及以下机组，一般以测轴承为准，如测轴振动制造厂家无规定时，可参照下表执行。大型汽轮发电机组轴振参考标准（双振幅，um）相对位移1500rmin3000rmin相对位移绝对位移相对位移绝对位移A（良好）10012080100B（合格）200240165200C（停机）3003852603203、轴承振动标准轴承振动标准（双振幅，mm）优良好合格1500rmin0.030.050.073000rmi0.020.0250.05n5000rmin0.Ol0.0250.054、ISO3945振动标准ISO3945振动标准振动烈度Vf（mms）支撑分类柔性支撑刚性支撑0.45A（好）A（好）0.711.121.8B（满意）B（满意）2.84.57.1C（不满意）C（不满意）11.218D（立即停机）D（立即停机）284571振动烈度Vf（mms）与振动位移峰峰值Sp-p（mm）之间的换算关系Sp-p=22Vf/其中角速度3=2Jlf,f为频率。当f=50Hz时，振动烈度与振动位移对应值见下表:振动烈度与振动位移对应值Vf(mms)0.450.711.121.82.84.57.111.218.028.045.071.0Sp-p(um)46.310162540.6631001622504066305、IEC振动标准（双振幅，um）IEC振动标准转速(rmin)10001500180030003600060007200轴承振动7550402521126轴振动15010080504224126、我国现行的汽轮机振动标准是如何规定的？1）汽轮机转速在1500rin时，振动双振幅50Um以下为良好，70um以下为合格；汽轮机转速在3000rmin时，振动双振幅25um以下为良好，50Um以下为合格。2）标准还规定新装机组的轴承振动不宜大于30um03）标准规定的数值，适用于额定转速和任何负荷稳定工况。4）标准对轴承的垂直、水平、轴向三个方向的振动测量进行了规定。在进行振动测量时，每次测量的位置都应保持一致，否则将会带来很大的测量误差。5）在三个方向的任何一个方向的振动幅值超过了规定的数值，则认为该机组的振动状况是不合格的，应当采取措施来消除振动。6）紧停措施还规定汽轮机运行中振动突然增加50Unl应立即打闸停机。同时还规定临界转速的振动最大不超过100umo
