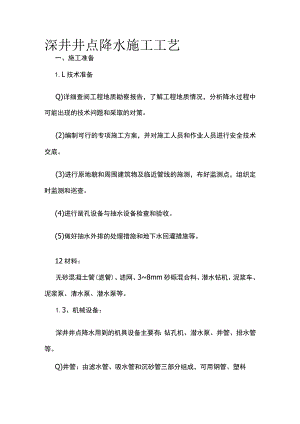

深井井点降水施工工艺.docx

深井井点降水施工工艺一、施工准备1.L技术准备Q)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。(2)编制可行的专项施工方案，并对施工人员和作业人员进行安全技术交底。(3)进行原地貌和周围建筑物及临近管线的施测，布好监测点，组织定时监测和巡查。(4)进行凿孔设备与抽水设备检查和验收。(5)做好抽水外排的处理措施和地下水回灌措施等。12材料：无砂混凝土管(滤管)、滤网、38mm砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。1.3、机械设备：深井井点降水用到的机具设备主要有：钻孔机、潜水泵、井管、排水管等。Q)井管：由滤水管、吸水管和沉砂管三部分组成，可用钢管、塑料管或混凝土管制成，管径一般为300357mm,内径宜大于潜水泵外径50mmo水泵：用QY25、型或QW25型、QB4025型潜水电泵，或QJ5052型浸油式潜水电泵或深井泵。每井一台，带吸水铸铁管或胶管，并配上一个控制井内水位的自动开关，在井口安装阀门，以便调节流量的大小，阀门用夹板固定，每个基坑井点群应有2台备用泵。成孔设备：有CZ型冲击钻机、回转钻机、潜水钻机及配套卷扬机等。1.4、作业条件：深井井点具有排水量大、降水深Q550m)、不受土质限制等特点，适用于地下水丰富，基坑深(>10m),基坑占地面积大的工程地下降水;流砂地区和重复挖方地区使用这种方法，效果更佳。Q)现场三通一平已完成。(2)地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。二、施工工艺深井井点一般沿工程基坑周围离边坡上缘0.5L5m呈环形布置；当基坑宽度较窄，亦可在一例呈直线形布置；当为面积不大的独立深基坑，亦可采取点式布置。井点宜深入到透水层69m,通常还应比所需降水的深度深68m,间距一般相当于埋深，为1030mo工艺流程：井点测量定位-挖井口、安装护筒一钻机就位一钻孔一回填井底砂垫层T吊放井管一回填井管与孔壁间的砾石过滤层一洗井一井管内下设水泵、安装抽水控制电路一试抽水降水井正常工作一降水完毕拔井管一封井。三、操作要点1.测量定位根据设计的井位及现场实际情况,准确定出各井位置，并做好标记。2、采用冲击钻成孔，孑L三一般为600800mm,用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑；孔径应较井管直径每边大150250mm,钻孔深度当不设沉砂管时，应比抽水期内可能沉积的高度适当加深。成孔后应立即安装井管，以防塌方。3、成孔后立即清孔，并安装井管；井管下入后，井管的滤管部分应放置在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。4、安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。5、水泵安装后，对水泵本身和控制系统作一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。6、观测井中地下水位变化，作好详细记录。四、质量要求1.基坑周围井点应对称、同时抽水，使水位差控制在要求限度内。2、井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高0.5mo3、井管与土壁之间填充的滤料应一次完成从井底填到井口下Lom左右，上部采用不含砂石的粘土封口。4、每台水泵应配置一个控制开关，主电源线路要沿深井排水管路设置。5、大口井成孔直径，必须大于滤管外径30cm以上，确保滤管外围的过滤层厚度。6、滤管在井孔中位置偏移不得大于滤管壁厚。五.安全要求1.加强水位观测，使靠近建筑物的深井水位与附近水位之差保持不大于Lom,防止建筑物出现不均匀沉降。2、施工现场应采用两路供电线路或配备发电设备，正式抽水后干线不得停电停泵。3、定期检查电缆密封的可靠性,以防磨损后水沿电缆芯渗入电机内，影响正常运转。4、遵守安全用电规定，严禁带电作业。5、降水期间，必须24小时有专职电工值班，持证操作。6、潜水泵电缆不得有接头、破损，以防漏电。六、环保措施1.泥浆必须排入泥浆地或用泥浆车及时运出场外，严禁随地排放。2、施工期间对噪声进行监测，不允许形成噪声污染。3、泥浆车要随时进行清洗。
