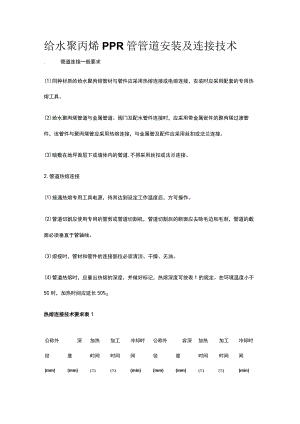

给水聚丙烯PPR管管道安装及连接技术.docx

给水聚丙烯PPR管管道安装及连接技术.管道连接一般要求(1)同种材质的给水聚丙熔管材与管件应采用热熔连接或电熔连接，安装时应采用配套的专用热熔工具。(2)给水聚丙烯管道与金属管道、阀门及配水管件连接时，应采用带金属嵌件的聚丙烯过渡管件，该管件与聚丙烯管应采用热熔连接，与金属管及配件应采用丝扣或法兰连接。(3)暗敷在地坪面层下或墙体内的管道,不得采用丝扣或法兰连接。2.管道热熔连接(1)接通热熔专用工具电源，待其达到设定工作温度后，方可操作。(2)管道切割应使用专用的管剪或管道切割机，管道切割后的断面应去除毛边和毛刺，管道的截面必须垂直于管轴线。(3)熔接时，管材和管件的连接部位必须清洁、干燥、无油。(4)管道热熔时，应量出热熔的深度，并做好标记，热熔深度可按表1的规定。在环境温度小于5C时，加热时间应延长50%热熔连接技术要求表1公称外深加热加工冷却时公称外容深加热加工冷却时径度时间时间间径度时间时间间(mm)(mm)(三)(三)(min)(mm)(mm)(三)(三)(min)201454363242466251674375263010832208449032401084021126411038.55015105022.51865(5)安装熔接弯头或三通时，应按设计要求，注意其方向，在管件和管材的直线方向上，用辅助标志，明确其位置。(6)连接时，把管端插入加热套内，插到所标志的深度，同时把管件推到加热头上达到规定标志处。加热时间应满足表1的规定。(7)达到加热时间后，立即把管材与管件从加热套与加热头上同时取下，迅速无旋转的直线均匀插入到所标深度，使接头处形成均匀凸缘。(8)在规定的加工时间内，刚熔好的接头还可校正，但严禁旋转。3.管道电熔连接(1)电熔连接主要用于大口径管道或安装困难场合。应保持电熔管件与管材的熔合部位不受潮。(2)电熔承插连接管材的连接端应切割垂直，并应用洁净棉布擦净管材和管件连接面上的污物，标出插入深度，刮净其表面。(3)调直两面对应的连接件，使其处于同一轴线上。(4)电熔连接机具与电熔管件的导线连接应正确。检查通电加热的电压，加热时间应符合电熔连接机具与电熔管件生产厂家的有关规定。(5)在电熔连接时,在熔合及冷却过程中，不得移动、转动电熔管件和熔合的管道,不得在连接件上施加任何压力。(6)电熔连接的标准加热时间应由生产厂家提供，并应根据环境温度的不同而加以调整。电熔连接的加热时间与环境温度的关系可参考表2的规定。若电熔机具有自动补偿功能，则不需调整加热时间。(7)电熔过程中，当信号眼内熔体有突出沿口现象，通电加热完成。电熔连接的加热时间与环境温度的关系表2环境温度T(C)修正值举例(三)环境温度T(C)修正值举例(S)-10T+12%T112+30T-4%T960T+8%T108+40T-8%T92+10T+4%T104+50T-12%T88+20标准加热时间T1004.管道法兰连接(1)将相同压力等级的法兰盘套在管道上。调直两对应的连接件，使连接的两片法兰垂直于管道轴线，表面相互平行(2)管道接口处的密封圈，应采用耐热、无毒、耐老化的弹性垫圈。(3)应使用相同规格的螺栓，安装方向应一致。螺栓应对称拧紧，紧固好的螺栓应露出螺母以外2-3扣丝，宜平齐。螺栓、螺母宜采用镀锌或镀铭件。(4)安装连接管道的几何尺寸要正确。当紧固螺栓时，不应使管道产生轴向拉力。(5)法兰连接部位应设置支、吊架。
