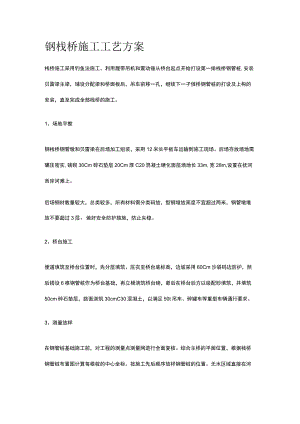

钢栈桥施工工艺方案.docx

钢栈桥施工工艺方案栈桥施工采用钓鱼法施工。利用履带吊机和震动锤从桥台起点开始打设第一排栈桥钢管桩,安装贝雷梁主梁，铺设分配梁和桥面板后，吊车前移一孔，继续下一孑俄桥钢管桩的打设及上构的安装，直至完成全部栈桥的施工。1、场地平整钢栈桥钢管墩和贝雷梁在后场加工组装，采用12米长平板车运输到施工现场。后场存放场地需碾压密实,铺砌30Cm碎石垫层20Cm厚C20混凝土硬化面层场地长33m,宽28m,设置在抚河西岸河滩上。后场钢材数量较大，总类较多，所有材料需分类码放，型钢堆放高度不宜超过两米，钢管墩堆放不要超过3层，做好安全防护措施，防止失稳。2、桥台施工便道填筑至桥台位置时，先分层填筑、压实至桥台底标高，边坡采用60Cm沙袋码边防护，然后搭设6根钢管桩作为桥台基础，再立模浇筑桥台磅，最后在桥台后方以级配砂填筑，并填筑50cm碎石垫层，路面浇筑30cmC30混凝土，以满足50t吊车、碎罐车等重型车辆通行要求。3、测量放样在钢管桩基础施工前，对工程的测量点测量网进行全面复核。结合主桥的平面位置，根据栈桥钢管桩布置图计算每根桩的中心坐标。按施工先后顺序放样钢管桩的位置。无水区域直接在河滩上搭设定位木桩定位。水中定位先将小船开到桩位附近抛锚经测量后微调管桩位置,在定位架上标记桩位，钢管桩依靠确定的桩位下放、振打。4、钢管桩基础4.1 钢管桩打设首先测量定位后，履带吊挂振动锤夹住钢管桩起吊，放入定位导向框，利用自重将钢管桩下沉至覆盖层中一定深度，复测桩位和倾斜度，调整管桩直到满足设计要求和施工规范要求,开始振打钢管桩。每根桩的振打尽量一气呵成，不宜停顿太长时间，以免桩间土恢复造成二次振打下沉困难。打桩过程中用测量仪器随时监控垂直度，钢管桩的垂直度主要以夹箱口导向框控制，监测为辅。发现桩发生倾斜，及时拔出调整垂直度重新打入。钢管桩顶打入到距水面以上2米左右暂停，现场焊接接长以后,继续振打下沉，直到达到设计长度为止，钢管桩接头要求等强度连接。钢管桩上口和刃脚壁板需贴板加强，防止振打变形。钢管桩实际承载力以理论承载力计窗口振动锤激振力相互校核,现场施工以钢管桩最终贯入度不大于2cmmin,并以此作为终锤标准，一排钢管桩下沉到位以后，及时测量标高，切除桩顶多余长度。钢管桩顶平面偏差不大于5cm,倾斜度不大于l3004.2 下横梁安装钢管桩下横梁采用双拼140工字钢，下横梁嵌入桩顶预留凹槽内，与钢管桩焊接固定，两侧焊接加肋板，下横梁安装顶面标高偏差不大于IOmm05、上部构造安装5.1 贝雷梁安装通过测量，在下横梁顶面放出各组贝雷梁的位置。贝雷片在后场分组拼装成12米长一段。分组拼装好后以平板车运输到现场吊安。4组贝雷梁安装到位后，安装槽钢剪刀撑。安装贝雷梁限位槽钢，并与下横梁焊接牢固。5.2 分配梁安装贝雷梁安装完成后，铺设125b工字钢分配梁，分配梁与贝雷梁之间以U型螺栓连接，每根分配梁配4个U型螺栓分别与4组贝雷梁连接，分配梁间距0.75mo5.3 桥面系安装桥面板在后场加工完成后，分块运到现场，顺桥向逐块铺设在分配梁上，桥面板两端及边板外侧与分配梁之间采用间断焊固定。在栈桥上游侧安装电缆槽、泥浆管，在栈桥两侧安装护栏、路灯等。
