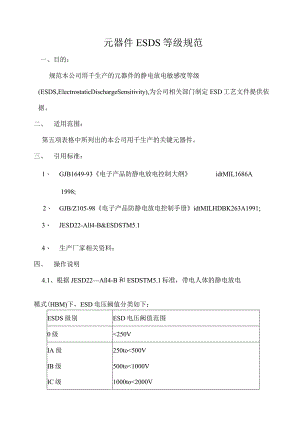

    元器件ESD等级规范(范本).docx

    元器件ESDS等级规范一、目的:规范本公司用千生产的元器件的静电放电敏感度等级(ESDS,ElectrostaticDischargeSensitivity),为公司相关部门制定ESD工艺文件提供依据。二、 适用范围:第五项表格中所列出的本公司用千生产的关键元器件。三、 引用标准:1、 GJB1649-93电子产品防静电放电控制大纲idtMIL1686A1998;2、 GJB/Z105-98电子产品防静电放电控制手册idtMILHDBK263A1991;3、 JESD22-All4-B&ESDSTM5.14、 生产厂家相关资料;四、 操作说明4.1、根据JESD22All4-B和ESDSTM5.1标准,带电人体的静电放电模式(HBM)下,ESD电压阙值分类如下:ESDS级别ESD电压阙值范围0级<250VIA级250to<500VIB级500to<1000VIC级1000to<2000V2级2000to<4000V3A级3B级4000to<8000V8000to<16000V对千耐ESD能力在160OoV以上的器件,可以不考虑ESDS等级4.2、本规范中ESDS等级定义到物料编码中的小类物料,同一小类物料按相关标准或供应商资料中最严的等级确定。五、元器件ESDS等级物料类别物料名称ESDS等级物料类别物料名称ESDS等级1、低压电器类0401成套电缆NIA1602空气开关NIA0402单根电缆NlA1603-1611小开关NIA0403制成电缆NlA1609旋转开关NIA0404采购电缆NIA1801分流器NIA0405排线NIA1901限流保护器NIA0406外部单根电缆NIA1902限压保护器NIA0411采购成套电缆NIA1903熔断器NIA1101继电器NIA1904保险管NIA1102接触器NIA2001表头NIA14011405连接器NIA2117导电休NIA1406电缆连接器NIA2120塑胶件NIA14071409连接器NIA2305指示灯3级14101412普通插头、插座NIA2401钮扣电池NIA14131416连接器NIA2502-2508电线、电缆NIA1417裸压端头NIA2801-2805绝缘材料NIA14181422连接器NIA3201风扇1级1601闸刀开关NIA9001固体辅料绝缘导热辅料)NIA2、有源、功率器件、显示器件0228DC/DC模块3级1507IGBT1级1103固态继电器1级1509可控硅3级1501二极管1级2201-05电声器件NIA1502发光管2级2301数码管1级1503整流桥3级2302液晶显木器1级1504稳压管、TVS媚1级2303LED显示模块及显示屏1级1505三极管2级2304液晶显ZK模块1级1506MOSFET场效应管1级0259风机转速控制倚3级3、IC器件3503FPGA1级3913时钟/合成器芯片1级3601TTL2级3914通信电路芯片1级3602CMOS1级3915计时器1级3702定点数字信号处理器1级4002字符发生器芯片1级3801AlD转换器1级4003EEPROMS1级3802模拟开关/多工器1级4004EPROMS1级3804DIA转换器1级4006FLASHMEMORY1级3806显示驱动芯片1级4008RAMS1级3808键盘编码一译码电路1级4101微控制器1级3809线驱动电路1级4102微处理器1级3811外围驱动电路1级4103处理器/控制器类系统单元1级3903比较器1级4201一次性编程器件1级3906仪表放大器1级4202紫外可擦除编程器件1级3907其他器件1级4203电可擦除编程器件1级3908运放1级4204复杂可编程器件1级3909特殊运放1级4302通信电路芯片1级3910光耦合器件1级4401厚膜1级3911PWM控制芯片1级4601数据通信接口芯片1级3912传感器电路1级4、电阻电容器(无源器件)0701金膜电阻器NIA0801铝电解电容器NIA0703熔断电阻NIA0802铜电解电容器NIA0704压敏电阻NIA0803金膜电容器NIA0705热敏电阻器NIA0804独石电容器NIA0706线绕电阻NIA805瓷介电容器NIA0707电位器NIA807片状电容器NIA0708集成电阻器3级1201晶休3级0709片状电阻器3级1202晶振3级5、电磁元件09变压器NIA10电感NIA3301、3302、3303、3306传感器3级八、PCBA及加工过程中组件等级判定PCBA及加工过程中组件的ESDS等级,需根据它们所使用器件的等级确定,将所用器件中ESDS等级最严格的一级作为PCBA及组件的ESDS等级。例如:荚PCBA中使用了1506类MOSFET场效应管(ESDS等级为1级),那么该PCBA的ESDS等级就为1级。
