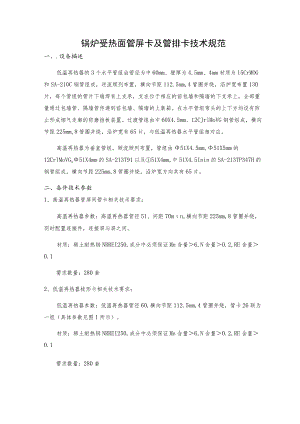

锅炉受热面管屏卡及管排卡技术规范.docx
锅炉受热面管屏卡及管排卡技术规范一、.设备描述低温再热器的3个水平管组由管径为中60mm、壁厚为4.5mm、4mm材质为15CrMOG和SA-210C钢管组成，逆流顺列布置，横向节距112.5mm,4管圈并绕，沿炉宽布置130片，每个管组的管片下端焊有上支承，支在位于相应的前包墙和隔墙的下支承上，全部重量通过包墙管、隔墙管传递到前包墙、隔墙的上集箱。在水平管组弯头的上下方均设有防止形成烟气走廊的防磨挡板装置。过渡管组由中60X4.5mm、12CJrlMoVG钢管组成，横向节距225mm,8管圈并绕，沿炉宽有65片，与低温再热器水平管组相对应。高温再热器为垂直管组，顺流顺列布置，管组由51X4.5mm,51X5mm的12CrlMoVGx51X4mm的SA-213T91以及51X4mm,中51X4.5Inin的SA-213TP347H的钢管组成，横向节距225mm,8管圈并绕，沿炉宽方向共有65片。二、备件技术参数1、高温再热器管屏间管卡相关技术要求：高温再热器参数：高温再热器管径51、间距70mn,横向节距225mm,8管圈并绕，同时配置连接件，连接屏与屏之间。材质：稀土耐热钢NRREI250,成分中必须保证Mn含量6,N含量0.2,RE含量0.1需求数量：280套2、低温再热器梳形卡相关技术要求：低温再热器参数：低温再热器管径60,横向节距112.5mm,4管圈并绕，管卡26联为一组（具体参数见图1所示）。材质：稀土耐热钢NRREI250,成分中必须保证Mn含量6,N含量0.2,RE含量0.1需求数量：280套图一三、技术要求:3.6.1使用温度1300,现场加热测温观察蠕变。3.6.2拉伸性能1300oCRp0.2MPa=16,RmMPa=32,A%=40.5（实验室检验）。3.6.31300oC17MPa温度下断裂时间856/h（实验室检验）3.6.4硬度（HB）r1923.6.5耐磨损耐磨系数60003.6.6卡具内表面光滑，径差0.05MM。安装时能够保证恢复管子的安装及设计间距。3.6.7销块采用材料选用"25回20人，厚度根据实际管间距设计制作，长度保证焊接安全可靠，能够完全避免卡具脱落造成事故。3.6.8制作必须采用全部真空系统，制作后全部做光谱检验，同时做混合金属分布分析，不得有纯金属混合不均匀现象发生，避免造成安装后脱落事故。3.6.9卡具具有耐磨损、耐腐蚀性能，断面伸长率和收缩率能满足管子自由膨胀，同时具有安全可靠的焊接性能。3.6.10卡具排列安装设计后出具安装说明书，避免因安装错误而导致管子的再损坏。
