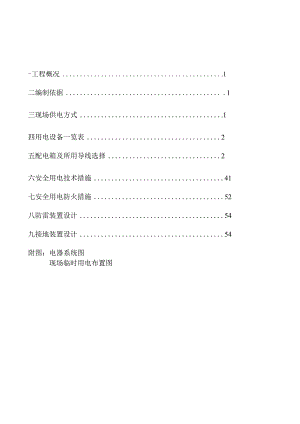

-工程概况.1二编制依据1三现场供电方式.1四用电设备一览表2五配电箱及所用导线选择2六安全用电技术措施41七安全用电防火措施52八防雷装置设计54九接地装置设计54附图：电器系统图现场临时用电布置图临时用电施工方案一、工程概况略二、编制依据计算依据：1、施工现场临时用电安全技术规范JGJ46-20052、低压配电设计规范GB50054-20113、建筑工程施工现场供电安全规范GB50194-20144、通用用电设备配电设计规范GB50055-20115、供配电系统设计规范GB50052-20096、建筑施工安全检查标准JGJ59-20117、施工现场平面布置图三、现场供电方式由建设单位供电到现场，设两个总配电室总容量分别为500KVA。配电室放于项目西北角，总配1下自设1个总箱，编号为总箱1；设在13#楼和12#楼北边。总箱1负责12#楼、13#楼及1号钢筋料场；总配2下自设2个总箱，编号为总箱2、总箱3；总箱2负责11#楼及2号钢筋料场；总箱3负责9#楼、10#楼及3号钢筋料场.每个分路箱各设若干照明与动力分配电箱。各分配箱下的各用电设备均设单机开关箱。实行三相五线制，三级供电，三级保护(具体电箱布置及线路布置后附线路图四、用电设备一览表序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ8O31.7531.72施工升降机SC200/2002010203鼓筒式混凝十.搅拌机JG1505.565.54木工圆锯MJl143435钢筋弯曲机GW504446钢筋调直机GT6/85.545.57钢筋切断机GQ504448碘警灯1819高压汞灯383五、配电箱及所用导线选择5.1总配1用电计算1、确定用电负荷：(1)、塔式起重机Kx=0.7,Cos=0.65,tg=1.17将Jc=40%统一换算到Jd=25%的额定容量P11=34.3kWPe=n×(JcJci)lz2×P11=1×(0.40.25),z2×34.3=43.39kWPjs=K×Pe=0.7×43.39=30.37kWQjS=PjSXtg=30.37x1.17=35.51kvar(2)、施工升降机KX=O.3,Cos=0.6,tg=1.33Pjs=0.3×44=13.2kWQs=Pjs×tg=13.2×1.33=17.6kvar(3)、塔式起重机Kx=0.7,Cos=0.65,tg=1.17将JC=40%统一换算到Jel=25%的额定容量Pn=34.3kWPe=n×(JcJci)lz2×P11=1×(0.40.25),z2×34.3=43.39kWPjS=KXXPC=O.7x43.39=30.37kWQjs=Pjs×tg=30.37×1.17=35.5Ikvar(4)、施工升降机Kx=0.3,Cos=0.6,tg=1.33Pjs=0.3×44=13.2kWQjs=Pjs×tg=13.2×1.33=17.6kvar(5)、钢筋调直机Kx=0.65,Cos=0.7,tg=1.02Pjs=0.65×4=2.6kWQjs=Pjs×tg=2.6×1.02=2.65kvar(6)、钢筋切断机Kx=0.65,Cos=0.7,tg=1.02Pjs=0.65×7=4.55kWQjs=Pjs×tg=4.55×1.02=4.64kvar(7)、钢筋弯曲机Kx=0.2,Cos=0.65,tg=1.17PjS=O.2xl.5=0.3kWQjs=Pjs×tg=0.3×1.17=0.35kvar(8)、插入式振动器Kx=0.3,Cos=0.7,tg=1.02Pjs=0.3×4=1.2kWQjs=Pjs×tg=1.2×1.02=1.22kvar(9)、木工圆锯Kx=0.65,Cos=0.6,tg=1.33Pjs=0.65×6=3.9kWQiS=PjSXtg=3.9x1.33=5.2kvar(10)总的计算负荷计算，总箱同期系数取KX=O.95总的有功功率Pjs=Kx×Pjs=0.95×(30.37+13.2+30.37+13.2+2.6+4.55+0.3+1.2+3.9)=94.707kW总的无功功率Qjs=Kx×Qjs=0.95×(35.51+17.6+35.51+17.6+2.65+4.64+0.35+1.22+5.2)=114.269kvar总的视在功率Sjs=(Pjs2+Qjs2)1z2=(94.7072+114.2692)1/2=148.414kVA总的计算电流计算IjS=Sj$/(1.732XUC)=148.414/(1.732×0.38)=225.499A3、1号线路线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为IOmm2。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i）计算电流Kx=I,Cos=0.65,tg=1.17IjS=KXXPC/(1.732XUeXCoS9)=143.39(l.7320.38x0.65)=101.42Aii)选择导线选择VV-3x35+2xl6,空气明敷/架空线路时其安全载流量为U5A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为HH3-200/200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-630/500o(2)、施工升降机开关箱至施工升降机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=I,Cos=0.6,tg=1.33Ijs=Kx×P(1.732×Ue×Cos)=1×22(1.732×0.38×0.6)=55.71Aii)选择导线选择VV-3x16+2x10,空气明敷/架空线路时其安全载流量为71A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备由于开关控制2台用电器，开关的电流为L=55.71x2(台数)=111.42A0选择开关箱内隔离开关为HH3-200/200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-250/225o(3)、0号动力分箱至第1组电机(塔式起重机、施工升降机)的开关箱的导线截面及分配箱内开关的选择i)计算电流塔式起重机；Kx=0.7,Cos=0.65,tg=1.17;IjS=KXXPeX台数/(1.732XUeXCoS)=0.743.39xl(l.732x0.38x0.65尸70.99A;施工升降机；Kx=0.3,Cos=0.6,tg=1.33;Ijs=Kx×Pe×(1.732×Ue×Cos)=0.3×22×2(1.732×0.38×0.6)=33.43AIjS(I组电机)=104.42A该组中最大的开关箱电流IjS=I11.42A由于该组下有多个开关箱，所以最大电流需要乘以1.1的系数两者中取大值IjS=IIl.42xl.1=122.56Aii)选择导线选择VV-3x50+2x25,空气明敷/架空线路时其安全载流量为141A。iii)选择电气设备选择开关箱内隔离开关为HH3-200/200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-160125o(4)0号动力分箱进线及进线开关的选择i)计算电流Kx=0.7,Cos=0.9Ijs=Kx×Pe(1.732×Ue×Cos)=0.7×56.3(1.732×0.38×0.9)=66.53A该分箱下最大组线电流IjS=122.56A两者中取大值IjS=I22.56Aii)选择导线选择VV-3x50+2x25,空气明敷/架空线路时其安全载流量为141A。iii)选择电气设备选择开关箱内隔离开关为HH3-200/200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-160125o(5)1号线路导线截面及出线开关的选择i)计算电流：按导线安全载流量：Kx=0.65,Cos=0.75Ijs=K×Pe(1.732×Ue×Cos)=0.65×56.3(1.732×0.38×0.75)=74.14A该干线下最大的分配箱电流IjS=I22.56A选择的电流IjS=I22.56A按允许电压降：S=Kx×(P×L)CU=0.65×56.3(77×5)=0.095mm2选择VV-3x50+2x25,空气明敷/架空线路时其安全载流量为141A。-ii)选择出线开关1号线路出线开关选择HH3200200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-160/125o4、2号线路线路上导线截面及分配箱、开关箱内电气设备选择：在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为IOmm2。(1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=I,Cos=0.65,tg=1.17IjS=KXXPe/(1.732XUeXCoS)=1×43.39(1.732×0.38×0.65)=101.42Aii)选择导线选择VV-3x35+2xl6,空气明敷/架空线路时其安全载流量为U5A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备选择开关箱内隔离开关为HH3-200/200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-160125o(2)、施工升降机开关箱至施工升降机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：i)计算电流Kx=LCos=0.6,tg=1.33Ijs=Kx×P(1.732×Ue×Cos)=1×22(1.732×0.38×0.6)=55.71Aii)选择导线选择VV-3xl6+2xlO,空气明敷/架空线路时其安全载流量为71A。室外架空铜芯导线按机械强度的最小截面为Iomm2,满足要求。iii)选择电气设备由于开关控制2台用电器，开关的电流为55.71x2(台数)=111.42A.选择开关箱内隔离开关为HH3-200/200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-160/125o(3)、3号动力分箱至第1组电机(塔式起重机、施工升降机)的开关箱的导线截面及分配箱内开关的选择i)计算电流塔式起重机；Kx=0.7,Cos=0.65,tg=1.17;IjS=KXXPeX台数/(1.732XUeXCOs尸0.743.39l(1.7320.
