变压器运行方式.docx

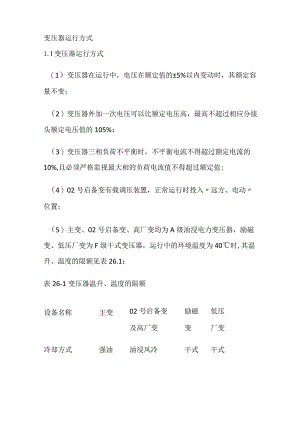

变压器运行方式1.l变压器运行方式（1）变压器在运行中，电压在额定值的±5%以内变动时，其额定容量不变；（2）变压器外加一次电压可以比额定电压高，最高不超过相应分接头额定电压值的105%；（3）变压器三相负荷不平衡时，不平衡电流不得超过额定电流的10%,且必须严格监视最大相的负荷电流值不得超过额定值;（4）02号启备变有载调压装置，正常运行时投入远方、电动位置；（5）主变、02号启备变、高厂变均为A级油浸电力变压器，励磁变、低压厂变为F级干式变压器，运行中的环境温度为40时,其温升、温度的限额见表26.1；表26-1变压器温升、温度的限额设备名称主变02号启备变及高厂变励磁变低压厂变冷却方式强油油浸风冷干式干式风冷限额温升(OC)油温45458080绕组6375上层油温限值()油温8595报警温度(°C)油温7575120绕组8585冷却风机启动温度()油温555580绕组冷却风机停用温度(Oe)油温454560绕组(6)为防止绝缘油加速劣化，自然循环风冷变压器油温不超过85,强迫油循环风冷变压器油温不超过75；(7)强油风冷式变压器正常运行时，必须投入冷却器;（8）变压器可以在正常过负荷和事故过负荷的情况下运行，控制变压器上层油温不超过规定值；监视干式变压器线圈温度不超过规定值；（9）变压器存在较大缺陷时（如冷却系统不正常，严重漏油，色谱分析异常等）不允许过负荷运行；（10）变压器过负荷运行时，必须投入全部冷却器，并加强对变压器上层油温的监视和对变压器的检查；（Il）油浸式变压器允许短时间过负荷能力见表26-2（正常寿命，过载前已带满负荷、环境温度40。C）；表26-2油浸式变压器变压器过载的允许时间过电流（%）允许运行时间（min）204803012045606045752010010(12)干式变压器过负荷允许运行时间见表26-3；表26-3干式变压器过负荷允许运行时间过负荷倍数允许运行时间(min)过负荷倍数允许运行时间(min)1.21201.5201.3801.6101.445
