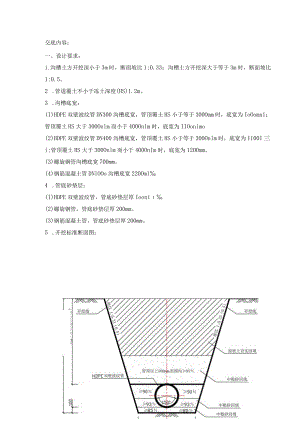

交底内容：一、设计要求：1.沟槽土方开挖深小于3m时，断面坡比1:0.33；沟槽土方开挖深大于等于3m时，断面坡比1:0.5。2 .管道覆土不小于冻土深度(HS)1.2m。3 .沟槽底宽：(I)HDPE双壁波纹管DN300沟槽底宽，管顶覆土HS小于等于300Omm时，底宽为IoOomn1；管顶覆土HS大于300Onlm而小于400Onlm时，底宽为IIOonimo(2)HDPE双壁波纹管DN400沟槽底宽，管顶覆土HS小于等于300Onlm时，底宽为I100I三i;管顶覆土HS大于300Onlm而小于400OnIm时，底宽为1200mm。(3)螺旋钢管沟槽底宽700mm。(4)钢筋混凝土管DNlOOo沟槽底宽220Oml4 .管底砂垫层：(I)HDPE双壁波纹管，管底砂垫层厚Iooni(2)螺旋钢管，管底砂垫层厚200mm。(3)钢筋混凝土管，管底砂垫层厚200mm。5 .开挖标准断面图：现状地面高程(扭过3H二工6 .土方开挖过程中，严格按照设计管底高程及标准断面图进行开挖。7 .开挖过程中如有变动与设计不符，需先通报项目部，批准后方可施工。二、作业条件：1 .主要机具：反铲挖掘机、小线、白灰、水准仪、塔尺、铁锹、墨斗。2 .施工准备（1） 土方开挖前，应将施工区域内的地上、地下隙碍物清除和处理完毕，做好地面排水工作。（2）场地的定位控制线水准点及开挖的灰线尺寸，必须经过验收合格。三、施工工艺1 .工艺流程：测量放线一道路破除一土方开挖一沟槽坡面支护一中粗砂铺设一管道安装一闭水（打压）试验一土方回填一道路恢复四、土方开挖及支护2 .本工程直埋管道开挖部分，管道开挖坡比M根据沟槽深度H,并结合地质条件和周边情况确定，具备开挖条件的可控制在1:0.3至1:0.5,不具备开挖条件的需垂直开挖，对于开挖较深和松散土质集中的区域必须采取沟槽支护措施，松软土质支护采用水平式支撑，支撑材料选用木板、钢管、油托，木板厚度不小于30mm,长度不大于4m,垂直方向木板自槽底至地面全面支护，板与板之间并排放置，水平方向板与板间距1m,支撑杆采用48.3钢管、油托进行撑杆，撑在水平板面上，间距1m。土质较好部位，每间隔1.5m设设一支撑段，垂直方向木板自槽底至地面全面支护，水平方向板与板间距1.5m,支撑杆采用48.3钢管、油托进行撑杆，撑在水平板面上，间距1m。松软土质或不稳定土层采用人工开挖同时进行支撑，开挖深度不超过1m,开挖与支撑交替进行，每次交替撑板的安装应于沟槽壁紧贴，有空隙时填实，支撑部位经常检查。当发现支撑有弯曲，松动，移位等迹象时，及时处理，上下沟槽设安全梯，不得攀登支撑。槽底预留20cm由人工清理至设计工程，保证基层土不被扰动。开挖的土方堆放一侧，与沟槽保持1.5m的距离，堆土高度不超过1.5m,多余土方运至村内指定地点堆放,回填时再将土方运至回填部位。大于30m m厚木板Lx管沟水平面支护布置大于30mr厚木板Y管沟垂直面支护布置松软土质支护大于30m厚木板管沟水平面支护布置管沟垂直面支护布置77-大于30mm厚木板稳定土质支护3 .开挖机械设备,根据开挖区地形地质及施工强度情况,挖装设备选择运转灵活、挖装效率高、斗容量适中的液压挖掘机（反铲），运输设备选择载重吨位适宜的自卸汽车。4 .开挖土方前详细计算挖填土方量，将不适合回填土方及多余土方在开挖时及时运出施工现场，不占用工作面。5 .工作内容为准备工作、场地清理、土方开挖及所有必要的水土保持和环境保护措施、边坡的维护、开挖工作面的平整、测量、完工验收前的维护、以及质量检查与验收等。6 .土方采用机械挖槽人工配合清底。机械挖槽应确保槽底土壤不被扰动，设计槽底高程以上留20Cm厚，人工清理到设计标高。开槽过程中，如遇地下管线应摸清情况及时加以保护。严格控制槽底高程和宽度，防止超挖。7 .堆土在距槽边1.5In以外，堆高不超过L5m,并适当留出堆放材料的工作面。8 .特殊部位及重要部位的施工，应会同业主单位、监理单位和设计单位共同制定施工方法及施工措施，同时制定安全防范措施。9 .对于已建地下管道交叉的位置进行探挖，当确认已建地下管道位置后，设明显标识，标明管道种类、管径、高程等。10 开挖槽断面应符合管道施工方便、并在确保质量和安全为前提，以少挖方、少占地为宜；槽底宽度应根据图纸设计确定，包括管道断面宽度及两则工作面宽度。当有支撑时槽底宽度应为支撑板间的净宽。10开挖过程中，测量人员随时对作业面进行检测，并设置控制标高点，保证开挖高程的准确性，严禁欠挖，避免超挖。IL施工作业面外，设置好临时排水沟槽或围堰，做好施工区的排水工作，确保基底不被雨水冲刷及浸泡。12 .对已完工的施工基面及时清理并报监理进行查验，若监理确认有不良地质段无法满足设计要求时，则根据设计处理方案及监理要求进行处理。13 .施工基面经监理验收合格后，立即进行下道工序，以免产生破坏。14施工间歇时应加强施工机械维修保养，确保设备完好，保证施工进度要求的使用率。五、质量要求1.允许偏差：土方开挖工程质量检验标准(mm)项项目允许偏差检验方法序基槽主控项目1标高-50水准仪2长度、宽度（由设计中心线向两边量）+200-50用钢尺量般项目1表面平整度20用合尺检查2基底土性原土观察或土样分析六、预防措施1.防止超挖：开挖基槽不得超过基底标高，如个别地方超挖时，其处理方法应取得设计单位同意。2.河底保护：开挖后，应尽量减少对地基土的扰动。3 .保证开挖尺寸：底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。4 .防止边坡不稳、基底不平：应加强检查，随挖随修，并认真验收。5 .开挖完成后，经预检合格后通知监理对基槽土质、槽宽、槽深等进行隐检验收。六、安全、环境保护措施1.进入施工现场必须戴好合格的安全帽，系好下额带；2 .土方施工中，施工人员要经常注意边坡是否有裂缝，一旦发现，立即停止一切作业,撤离现场，待处理和加固后，才能进行施工；3 .沟槽边1.5m以内不得堆土、堆料、停置机具；4 .土方开挖时，禁止酒后作业，严禁嬉戏打闹。5 .施工现场要整齐清洁。6 .施工区内垃圾必须按指定地点集中，且应及时清理。7 .与建设单位和村领导确认地下物，有无地下设施，提前采取有效措施，临近有建筑物、构筑物、高压线等不安全因素时要与项目部沟通确定、实施安全防护方案和措施后方可开始施工。8 .严禁跨越高压线作业，作业面距高压线水平距离和垂直距离均不得小于6mo9 .沟槽两侧需搭设刚性围挡，高度2.5m。
