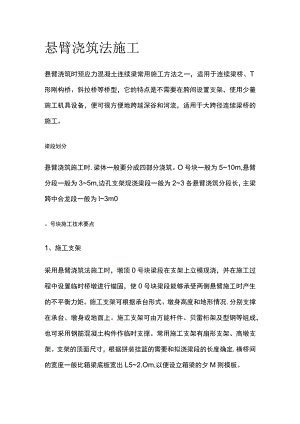

悬臂浇筑法施工悬臂浇筑时预应力混凝土连续梁常用施工方法之一，适用于连续梁桥、T形刚构桥、斜拉桥等桥型，它的特点是不需要在胯间设置支架，使用少量施工机具设备，便可很方便地跨越深谷和河流，适用于大跨径连续梁桥的施工。梁段划分悬臂浇筑施工时,梁体一般要分成四部分浇筑。O号块一般为510m,悬臂分段一般为35m,边孔支架现浇梁段一般为23各悬臂浇筑分段长，主梁跨中合龙段一般为l3m0。号块施工技术要点1、施工支架采用悬臂浇筑法施工时，墩顶0号块梁段在支架上立模现浇，并在施工过程中设置临时桥墩进行锚固，使0号块梁段能够承受两侧悬臂施工时产生的不平衡力矩。施工支架可根据承台形式、墩身高度和地形情况,分别支撑在承台、墩身或地面上。施工支架可由万能杆件、贝雷桁架及型钢等组成，也可采用钢筋混凝土构件作临时支撑。常用施工支架有扇形支架、高墩支架。支架的顶面尺寸，根据拼装挂篮的需要和拟浇梁段的长度确定,横桥间的宽度一般比箱梁底板宽出L52.Om,以便设立箱梁的夕M则模板。2、支座(1)支座垫石。垫石是永久支座的基石。支座安装对平整度和对中精度要求较高，垫石高程误差应小于2mm,为此垫石分两层浇筑。首层的浇筑标高比设计标高低15cm。第二层应利用带有整平器的模板，控制浇筑标高比设计标高稍高，再利用整平器及精准水准仪量测，反复整平混凝土面。(2)临时支座。大跨径预应力混凝土梁桥采用悬臂施工法施工，如结构采用T形钢构，因墩身与梁本身采用刚性连接，所以不存在梁、墩临时固结的问题。悬臂梁桥与连续梁桥采用悬臂施工法时，为保证施工过程中结构的稳定可靠，必须对O号块梁段与桥墩采取临时固结措施或支撑措施。临时支座的作用是在施工阶段临时固结梁、墩，承受施工时由墩两侧传来的悬臂梁段荷载，在梁体合龙后拆除和进行体系转换。3、预应力施工：预应力混凝土的施工请查看原上传的内容后张法预应力梁预制方法施工挂篮技术要点挂篮是悬臂浇筑施工的主要机具。挂篮是一个能沿着轨道行走的活动脚手架，挂篮悬挂在已经张拉锚固的箱梁梁段上，悬臂浇筑时，箱梁梁段的模板安装、钢筋绑扎、管道安装、混凝土浇筑、预应力张拉、压浆等工作均在挂篮上进行。当一个梁段的施工程序完成后，挂篮解除后锚,移向下一梁段继续施工。1.挂篮分类挂篮按桁架构成形成的不同，可分为平行桁架式、平行无平衡重式、弓弦式、菱形式等多种。2、挂篮的主要构造组成(1)主纵桁架。主纵桁架是挂篮的悬臂承重结构，可由万能杆件或贝雷桁架(或装配式公路钢桁架)组拼,或采用钢板或大号型钢加工而成。(2)行走系统。行走系统包括支腿、轨道及拖移收紧设备。采用电动卷扬机牵弓I,通过圆轴滚动或在敷设的滑道上移动。滑道要求平整光滑、摩擦阻力小、拆装方便，能反复使用。(3)底篮。底篮直接承受悬浇梁段的施工重量，可用于立模板、绑扎钢筋、浇筑混凝土、养护等工序，由下料亍架、底模纵梁及吊杆(吊带)组成。3、挂篮设计挂篮的合理设计是保证施工质量、加快施工速度的重要因素。在设计中要求挂篮具有质量小、结构简单、受力明确、运行方便、坚固稳定、变形小、装拆方便等优点，并尽量利用当地现有构件。4、挂篮的组装(1)挂篮组装后，应全面检查安装质量，并做载重实验，以测定其各部位的变形量，并设法消除其永久变形。(2)在起步长度内，梁段浇筑完成并获得要求的强度后，在墩顶拼装挂篮。有条件时，应在地面上先进行试装，以便在墩顶拼装挂篮时更为熟练。拼装时应对称进行。(3)挂篮的操作平台下应设置安全网，防止物件坠落，以确保施工安全。挂篮应呈全封闭形式，四周设围护，施工人员上下挂篮应有专用扶梯。(4)挂篮行走时，需在挂篮尾部压平衡重。浇筑混凝土梁段时，必须在挂篮尾部将挂篮与梁进行锚固。
