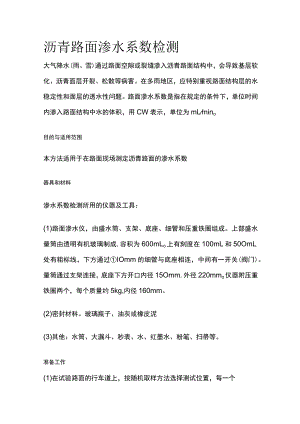

沥青路面渗水系数检测.docx

沥青路面渗水系数检测大气降水(雨、雪)通过路面空隙或裂缝渗入沥青路面结构中，会导致基层软化、沥青面层开裂、松散等病害。在多雨地区，应特别重视路面结构层的水稳定性和面层的透水性问题。路面渗水系数是指在规定的条件下，单位时间内渗入路面结构中水的体积，用CW表示，单位为mLmino目的与适用范围本方法适用于在路面现场测定沥青路面的渗水系数器具和材料渗水系数检测所用的仪器及工具：(1)路面渗水仪，由盛水筒、支架、底座、细管和压重铁圈组成。上部盛水量筒由透明有机玻璃制成,容积为600mLo上有刻度在100mL和50OmL处有粗标线，下方通过IOmm的细管与底座相连，中间有一开关(阀门)。量筒通过支架连接，底座下方开口内径15Omm,外径220mmo仪器附压重铁圈两个，每个质量约5kg,内径160mm。(2)密封材料。玻璃瓶子、油灰或橡皮泥(3)其他：水筒、大漏斗、秒表、水、红墨水、粉笔、扫帚等。准备工作(1)在试验路面的行车道上，按随机取样方法选择测试位置，每一个检测路段应测定五个点，用扫帚清扫表面，并用粉笔划上测试标记，(2)在洁净的水桶内滴几点红墨水，使水呈淡红色。(3)安装好路面渗水仪测试步骤(1)渗水检测步骤：1)将清扫后的路面用粉笔按测试仪底座大小画好圆圈记号。在路面上沿底座圆圈抹一薄层密封材料，边涂边用手压紧，使密封材料嵌满缝隙且牢固地黏结在路面上。2)将组合好的渗水试验仪底座用力压在路面密封材料圈上，再加上压重铁圈压住仪器座，以防压力水从底座与路面间流出。3)关闭细管下方的开关，向仪器的上方量筒中注入淡红色的水至满，总量为600ml4)迅速将开关全部打开,水开始从细管下部流出,待水面下降100ml时理科开动秒表，每间隔60s,读记仪器管中的刻度一次，至水面下降500ml时为止。(2)在测试过程中，若水从底座与密封材料间渗出，说明底座与路面密封不好，应移至附近干燥路面处重新操作。若水面下降速度很慢，从水面下降至IoOml开始，测得3min的渗水量即可停止。若试验时水面下降至一定程度后基本保持不动，说明路面基本不透水或根本不透水，则在报告中注明。（3股以上步骤在同一检测路段选择五个测定渗水系数,取其平均值，作为检测结果。计算与报告沥青路面的渗水系数按下式计算，计算时以水面从100ml下降至500ml所需要的时间为标准，若渗水时间过长，也可采用3min通过的水量计算：Cw=（V2Vl）/（t2tl）×60Cw路面渗水系数（ml/min）Vl第一次计时时的水量（ml）,通常为100mlV2第二次计时时的水量（ml）,通常为500mltl第一次计时时间（s）t2第二次计时时间（s）现场检测，每一个检测路段应测试五个测点，计算其平均值作为检测结果。若路面不透水，在报告中注明渗水系数为0.
