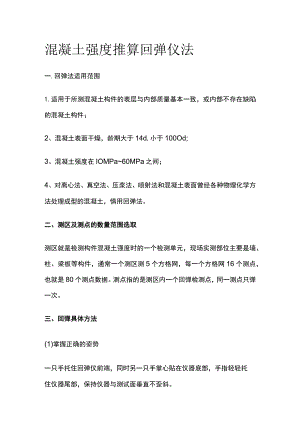

混凝土强度推算回弹仪法一.回弹法适用范围1.适用于所测混凝土构件的表层与内部质量基本一致，或内部不存在缺陷的混凝土构件；2、混凝土表面干燥，龄期大于14d,小于100Od;3、混凝土强度在IOMPa60MPa之间；4、对离心法、真空法、压浆法、喷射法和混凝土表面曾经各种物理化学方法处理成型的混凝土，慎用回弹法。二、测区及测点的数量范围选取测区就是检测构件混凝土强度时的一个检测单元，现场实测部位主要是墙、柱、梁板等构件，通常一个测区测5个方格网，每一个方格网16个测点，也就是80个测点数据。测点指的是测区内一个回弹检测点，同一测点只弹一次。三、回弹具体方法(1)掌握正确的姿势一只手托住回弹仪前端，同时另一只手掌心贴在仪器底部，手指轻轻托住仪器尾部，保持仪器与测试面垂直不歪斜。(2)测试要点必须要有两个人配合，一个操作仪器，一个负责在旁边做记录。一个测区完成后，记录者要负责提醒操作者换下一个测区继续操作。操作时,应缓慢施压，准确读数，快速复位。操作时注意：回弹仪轴线应永远垂直于构件检测面。测区内测点均匀分布点与点净距20mm,离预埋件、预埋筋30mm,同一测点不能重复，测记16个点。注意：如果混凝土构件表面不平整，比较毛糙或者有浮浆、气孔明显情况下，可以适当打磨处理表面后再回弹。(3)如何读数读取上面的刻度,每小格代表强度值为2MPa,读数精度到个位数即可。图中红色刻度线指针位置到哪,就可以直接读数。注意犊数按双数读，如读数是41MPa可以四舍五人到读42国为附录B中没有对应单数，此时直接回弹出的数值是默认碳化深度为O的情况下,碳化深度修正系数表仅供参考，具体参照JGJ/T23-2011回弹法技术规程中附录表格对应数值执行。四.测碳化深度碳化深度这个值主要作用是换算强度时需要参照回弹法检测混凝土抗压强度技术规程JGJT23-2011那个附录B表，如果只是需要大概的数值来判定的话，此处可不深究，一般取1即可，差值也不会很大；准确的数值测算较麻烦，还是交给专业的人来搞。(1)每个构件选取不少于测区总数30%、且总数不少于3个的测区进行碳化深度值测试，即10个测区选3个，5个测区也选3个。碳化深度值极差2mm时，该构件测区全部检测碳化深度。或者跟随回弹测区测量，弹哪测哪，不少于3处。(2)每个测点打凿深度约为15mm的孔洞，其深度应大于混凝土碳化的深度，并吹去粉末，且不得用水擦洗。(3)用浓度l%-2%的酚猷酒精溶液滴在孔洞内壁的边缘处。(4)当碳化界线清楚时，用碳化深度测量仪测量已碳化与未碳化交界面到混凝土表面的垂直距离，测量3次，每次读数精确至0.25mm,然后再测取3次的平均值作为检测结果，并应精确至0.5mm。(也就是说用专用工具测量边界面的垂直距离)五.数据内业计算1.查表，计算平均值，计算标准差，计算强度推定值，步骤如下：(1)计算测区平均回弹值(16个测点数值，去掉3个最大值，3个最小值，求平均)(2)非水平方向测试修正(角度修正)(略，一般选择水平侧面回弹)(3)水平方向测试浇筑顶面或底面修正(浇筑面修正)(同上略，顶面、底面回弹时需修正)(4)确定测区混凝土强度换算值(对照附录表纵横向查询)(5)结构或构件混凝土强度计算2、计算测区平均回弹值：在每个测区的16个回弹值中，剔除其中3个最大值和3个最小值，取剩余的10个回弹值的算术平均值。例如：如下表第一组数据，去掉最大和最小的三个值后，得出的平均值是：41.2,即该测区的回弹平均值是4L2Mpa03、确定测区混凝土强度换算值(1)根据每一测区的平均回弹值和平均碳化深度值(查表附录B),得到测区的泵送混凝土强度换算值。(2)当换算后强度60MPa或IOMPa时，可分别取换算值为60MPa或IoMPa。例上表：某混凝土测区平均回弹值为41.2MPa,测出来的平均碳化深度值是1.0mm（上表暂定，未测），则查表可得其强度换算值为分别为45MPa,其他以此类推。注意：如需要准确数值，碳化深度需要测量，不同的碳化深度，对强度换算值还是有较大影响的。
