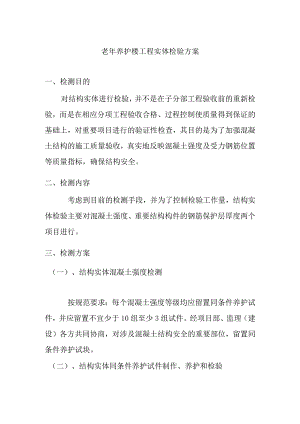

老年养护楼工程实体检验方案.docx

老年养护楼工程实体检验方案一、检测目的对结构实体进行检验，并不是在子分部工程验收前的重新检验，而是在相应分项工程验收合格、过程控制使质量得到保证的基础上，对重要项目进行的验证性检查，其目的是为了加强混凝土结构的施工质量验收，真实地反映混凝土强度及受力钢筋位置等质量指标，确保结构安全。二、检测内容考虑到目前的检测手段，并为了控制检验工作量，结构实体检验主要对混凝土强度、重要结构构件的钢筋保护层厚度两个项目进行。三、检测方案（一）、结构实体混凝土强度检测按规范要求：每个混凝土强度等级均应留置同条件养护试件，并应留置不宜少于10组至少3组试件。经项目部、监理（建设）各方共同协商，对涉及混凝土结构安全的重要部位，留置同条件养护试块。（二）、结构实体同条件养护试件制作、养护和检验1、试件的制作根据结构实体检验方案中需留置同条件试件的具体部位及数量，浇筑该部位混凝土时，在浇筑地点按标准养护试件制作方法制作同条件养护试件。2、等效养护龄期1）同条件养护试件拆模后放置在靠近相应结构构件或结构部位的适当位置并采取相同的养护方法。如柱及剪力墙可放置一柱及剪力墙一侧，梁板可直接放置在新浇筑的碎面上。试块装在钢筋茏上，并配锁派专人进行碎的养护及看管工作。2）同条件养护试件在达到等效养护龄期时进行强度试验。等效养护龄期根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定同条件自然养护试件的等效养护龄期及相应的试件强度代表值根据当地的气温和养护条件按下列规定确定：等效养护龄期取按日平均温度（气象台提供的日最高及最低温度为准）逐日累计达到600C时所对应的龄期，O°c及以下的龄期不计入等效养护龄期，不应小于14d也不宜大于60do碎试块需监理见证取样，并送试验中心进行检测。3、碎强度同条件养护试件的强度代表值应根据强度试验结果按现行国家标准混凝土强度检验评定标准的规定（3组到9组为非统计方法，10组及以上为统计方法）确定后乘折算系数取用，折算系数宜取为L10。评定时，考虑结构验收，基础及主体分开，强度等级分开，分别进行评定。（三）、结构实体钢筋保护层厚度检验检测数量：按规范要求：对梁类、板类构件应各抽取构件数量的2%且不少于5个构件进行，经项目部、监理（建设）各方共同协商具体位置及数量如下：（四）具体要求1）对选定的梁类构件对全部纵向受力钢筋的保护层厚度进行检验，对选定的板类构件应抽取6根纵向受力钢筋的保护层厚度进行检验，对每根钢筋在的部位测跨中或板中量1点。2）钢筋保护层厚度的检验采用非破损的方法，并按10%的比例，但梁板各不得少于三次，采用局部破损方法进行校准。3）局部破损部位，经清理干净充分湿润后，采用1：1砂浆进行修补。4）当采用非破损方法检验时所使用的检测仪器应经过计量检验检测操作应符合相应规程的规定。5）钢筋保护层厚度检验的检测误差不大于Immo6）钢筋保护层厚度检验时纵向受力钢筋保护层厚度的允许偏差如下表所示:构件名称梁类构件板类构件允许偏差÷10mm-7mm÷8mm-5mm7）对梁类、板类构件纵向受力钢筋的保护层厚度应分别进行验收。8）结构实体钢筋保护层厚度验收合格应符合下列规定：当全部钢筋保护层厚度检验的合格点率为90%及以上时，钢筋保护层厚度的检验结果应判为合格。（2）全部钢筋保护层厚度检验的合格点率小于90%但不小于80%,可再抽取相同数量的构件进行检验，当按两次抽样总和计算的合格点率为90%及以上时，钢筋保护层厚度的检验结果仍应判为合格。每次抽样检验结果中不合格点的最大偏差均不应大于上表允许偏差的1.5倍。五、安全措施1、人字梯登高作业，应注人字梯是否安全可靠，并派人扶好梯子。2、不在临边洞口进行检测工作。3、检测仪器专人使用，轻拿轻放。
