顶管施工方案.docx

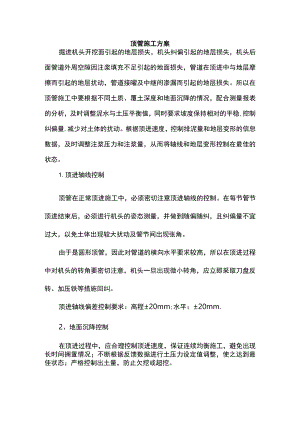

顶管施工方案掘进机头开挖面引起的地层损失，机头纠偏引起的地层损失，机头后面管道外周空隙因注浆填充不足引起的地面损失，管道在顶进中与地层摩擦而引起的地层扰动，管道接曜及中继间渗漏而引起的地层损失。所以在顶管施工中要根据不同土质、覆土深度和地面沉降的情况，配合测量报表的分析，及时调整泥水与土压平衡值，同时要求坡度保持相对的平稳,控制纠偏量,减少对土体的扰动。根据顶进速度，控制排泥量和地层变形的信息数据，及时调整注浆压力和注浆量，从而将轴线和地层变形控制在最佳的状态。1.顶进轴线控制顶管在正常顶进施工中，必须密切注意顶进轴线的控制。在每节管节顶进结束后，必须进行机头的姿态测量，并做到随偏随纠，且纠偏量不宜过大，以免土体出现较大扰动及管节间出现张角。由于是圆形顶管，因此对管道的横向水平要求较高，所以在顶进过程中对机头的转角要密切注意，机头一旦出现微小转角，应立即采取刀盘反转、加压铁等措施回纠。顶进轴线偏差控制要求：高程±20mm;水平：±20mm.2、地面沉降控制在顶进过程中，应合理控制顶进速度，保证连续均衡施工，避免出现长时间搁置情况；不断根据反馈数据进行土压力设定值调整，使之达到最佳状态；严格控制出土量，防止欠挖或超挖。3、管节减摩为控制沉降作用及减少土体与管道间摩阻力，在管道外壁压注触变泥浆，在管道四周形成一圈泥浆套以达到减摩效果，在施工期间要求泥浆不失水，不沉淀，不固结，以达到减小总顶力的效果。2）压浆孔及压浆管路布置压浆系统分为二个独立的子系统。一路为了改良土体的流塑性,对机头内及螺旋机内的土体进行注浆。另一路则是为了形成减摩泥浆套，而对管节外进行注浆。3）压浆设备及压浆工艺采用泥浆搅拌机进行制浆，按配比表配制泥浆，纯碱和CMC应预先化开（CMC可以边搅拌边添加），再加入膨润土搅拌20分钟，泥浆要充分搅拌均匀。压浆泵采用HENY泵，将其固定在始发井口，拌浆机出料后先注入储浆桶，储浆桶中的浆液拌制后需经过一定时间方可通过HENY泵送至井下。注浆压力控制在03MPa左右。4）压浆施工要点压浆应专人负责,保证触变泥浆的稳定,在施工期间不失水,不固结，不沉淀。严格按压浆操作规程施工，在顶进时应及时压注触变泥浆，充填顶进时所形成的建筑空隙，在管节四周形成一泥浆套，减少顶进阻力和地表沉降。压浆时必须遵循先压后顶、随顶随压、及时补浆的原则。5）压浆量的计算（每节管节）为了保证注浆效果，注浆量应取理论值的35倍（武汉的扩散系数为35倍）。4、止退装置由于顶管掘进机的断面较大，前端阻力大，实际施工中，即使管节顶进了较长距离，而每次拼装管节或加垫块时，主顶油缸一回缩,机头和管节仍会一起后退2030cm。当顶管机和管节往后退时，机头和前方土体间的土压平衡受到破坏，土体面得不到稳定支撑，易引起机头前方的土体坍塌，若不采取一定的措施，路面和管线的沉降量将难以得到控制。在前基座的两侧各安装1套止退装置，当油缸行程推完，安装管节的时候，将销子插入管节的吊装孔。管节的后退力通过销子、销座传递到止退装置的后支柱上。止退装置和基座焊接在一起，把管节稳住。
