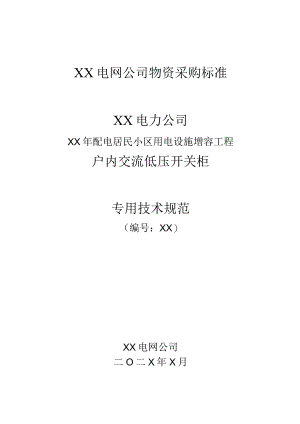

XX电网公司物资采购标准XX电力公司XX年配电居民小区用电设施增容工程户内交流低压开关柜专用技术规范（编号：XX）XX电网公司二O二X年X月(1)标准技术参数表；(2)项目需求部分(3)投标人响应部分，包括:（1）标准技术参数表;投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。“投标人保证值”应与型式试验报告相符。表1标准技术参数表序号名称单位招标人要求值投标人保证值一开关柜共用参数1额定电压VAC380/220（投标人填写）2额定电流A1250（投标人填写）3额定绝缘电压（相对地）kV1（投标人填写）4额定限制短路电流及持续时问Ka/s31.5/3（投标人填写）5绝缘电阻（50OV的绝缘测量仪器测量）V1000（投标人填写）6使用寿命年240投标人填写7设备尺寸单台开关柜整营尺寸（长X宽X局）mm投标人提供（投标人填写）设备的最大运艇尺寸（长X宽X高）投标人提供（投标人填写）8防护等级柜体外壳IP4X（投标人填写）隔室间IP2X（投标人填写）9爬电距离瓷质材料（对地）mm（投标人填写）有机材料（对地）一（投标人填写）10相间及相对地净距（空气绝缘）mm一（投标人填写）二断路参数1型号投标人提供（投标人填写）2极数3（投标人填写）3额定电流A2000（投标人填写）额定脱扣电流A1250（投标人填写）4额定脱扣时延msW305额定短路分断能力运行断路分断能力kA50（投标人填写）序号名称单位招标人要求值投标人保证值极限短路分断能力kA80（投标人填写）三隔离开关参数（如果有）1型式/型号投标人提供（投标人填写）2额定电流A1500（投标人填写）3极数3（投标人填写）四电流互感器参数1型式或型号干式（投标人填写）2绕组1额定电流比1200/5（投标人填写）额定负荷5（投标人填写）准确级0.2（投标人填写）绕组2额定电流比1200/5（投标人填写）额定负荷5（投标人填写）准确级0.2（投标人填写）绕组3额定电流比/（投标人填写）额定负荷/（投标人填写）准确级/（投标人填写）绕组4额定电流比Z（投标人填写）额定负荷/（投标人填写）准确级/（投标人填写）五母线参数1材质铜（投标人填写）2额定电流A1250（投标人填写）3额定短时耐受电流及持续时间kA/s31.5（投标人填写）4额定峰值耐受电流kA80（投标人填写）5导体截面mm280×8（投标人填写）（2）项目需求部分表2货物需求及供货范围一览表序号项目单位要求投标人响应开关柜型式主要参数单位数量开关柜型号主要参数单位数量1进线柜固定式，额定电流125OA框架断路器柜宽：IooOmm电缆上进线，与原有开关柜对接台1234注：；及标人应用详细的一次接线图和布置图说明供货范围。表3必备的备品备件、专用工具和仪器仪表供货表序号名称项目单位要求投标人响应规格单位数量规格单位数量1234表4卖方提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类名称：XX电力设计有限公司地址：XX省XX市XX大街X号邮编：X电话号码：X邮箱:X1（1）技术协议签订后2周内，供货商应提供认可图纸。2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。3）供货商收到经确认的图纸2周内提出最终图安装使用说明书试验报告其它资料图纸类XX电力公司X1（1）技术协议签订后2周内，供货商应提供认可图纸。安装使用说明书试验报告2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商。3）供货商收到经确认的图纸2周内提出最终图其它资料工程概况4.1 项目名称：XX年配电居民小区用电设施增容工程4.2 项目单位：XX电力公司4.3 工程规模：新增进线柜1面与原有开关柜对接4.4 工程地址：海港区配电室4.5 交通、运输：公路4.6 工程布置：单列布置4.7 电气主接线：单母线分段4.8电力系统情况：a.系统标称电压：0.4kVb.系统额定频率：50Hzc.安装地点：户内d.系统中性点接地方式：中性点直接接地 表5使用条件序号名称单位项目单位要求值投标人保证值1周围空气温度最高气温+40投标人填写最低气温-25投标人填写最大日温差K25投标人填写2海拔m1000投标人填写3湿度日相对湿度平均值%95投标人填写月相对湿度平均值90投标人填写4耐受地震能力（水平加速度）g0.2投标人填写5由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值kVl.6投标人填写注：表5中“项目单位要求值''为正常使用条件，超出此值时为特殊使用条件，项目单位可根据工程实际使用条件进行修改。 项目单位技术差异表投标人提供的产品技术规范应与本招标文件中规定的要求一致。若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”。表6项目单位技术差异表（项目单位填写）（本表是对技术规范的补充和修改，如有冲突，应以本表为准）序号项目标准参数值项目单位要求值投标人保证值12序号项目变更条款页码、款号原表达变更后表达I2一次、二次及土鼠乏接口要求（扩建工程）。（3）投标人响应部分，包括:投标人响应技术参数和性能要求，包括技术参数响应表、技术差异表。如有偏差必要时应提供相应试验报告。对于技术参数响应表，说明投标人须对专用部分的第（1）、（2）部分的技术参数表进行响应，表格不必重复列出；表7项目单位技术差异表序号项目对应条款编号技术招标文件要求差异备注I23投标产品的销售及运行业绩表；表8销售运行业绩表序号型号规格数量用户单位用户联系人用户联系人电话投运时间备注12345主要组部件材料表；表9主要部件材料表序号名称型号、规格、厂家、原产地备注招标人要求投标人响应1234567推荐的备品备件、专用工具和仪器仪表供货。表10推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）序号名称型号和规格单位数量12345
