广林 应县广益华府项目防水施工方案.docx

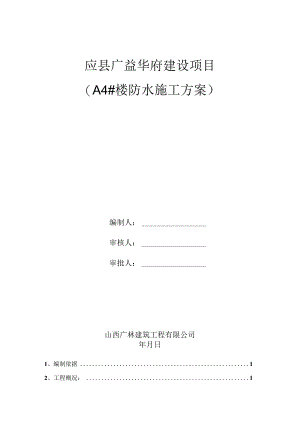

应县广益华府建设项目（A4#楼防水施工方案）编制人：审核人：审批人：山西广林建筑工程有限公司年月日1、编制依据12、工程概况：13、施工布署：24、施工准备24.1.24.2人贝准备：343:35、主要施工方法35.1基层要求及处理：35.2贴外墙立面防水卷材：55.3屋面施工工艺：65.4卫生间施工工艺：85.5防水细部做法：106、工程验收127、质Oooooooooooooooooooooooooooooooooooooooooooooooooooooo138、成品保护149、雨季施工的技术措施1410、安全文明施工及环保措施1411、工程质量保证措施1512、劳动力计划及保证措施1613.施工现场平面布置及材料设备采购计划1614、消防保证措施1615工程保修、回访161 .编制依据1. 1混凝土结构工程施工质量验收规范(GB50204-2011)1.2 建筑工程资料管理规程(DBIlT695-2009)1.3 混凝土结构施工质量验收规程(DBJoI-82-2004)1.4 混凝土外加剂应用技术规程(DBJoI-61-2002)1.5 混凝土质量控制标准(GB50164-92)1.6 混凝土外加剂应用技术规范(GB50119-2003)1. 7混凝土强度检验评定标准(GBJIo787)1.8 预拌混凝土质量管理规程(DBII385-2006)1.9 混凝土泵送技术规程(JGJT10-95)1.10 混凝土中掺用粉煤灰的技术规程(DBJoITO-93)1.11建筑工程施工质量验收统一标准(GB50300-2001)1. 12民用建筑工程室内环境污染控制规范(GB50325-2006)1.13山西省建设工程见证取样和送检管理规定1. 14地下工程防水技术规范GB50108-2008和地方的有关规程和规定。1.1 15地下防水工程质量验收规范GB50208-20081.16 应县广益华府建设项目工程施工图1.17 应县广益华府建设项目工程施工组织设计2 .工程概况本工程地下室防水等级为二级，(配电室防水等级为一级)基础底板和外墙采用自防水砂(抗渗等级为P6)和卷材防水两道设防(高分子聚乙烯丙纶防水卷材)；地下室基础底板返30Omm高的墙、基础底板后浇带、地下外墙后浇带、消防水池底板返30OnIm高墙的施工缝采用3MM厚止水钢板防水，墙与梁、顶板之间的施工缝采用微膨胀橡胶止水条防水，地下外墙模板穿墙螺栓采用带止水片的穿墙螺栓。外墙基础底板采用型号SY-DlB系列1.2÷1.2的聚乙烯复合防水卷材，消防水池采用一道SY系类1.5厚的聚乙烯复合防水卷材。所有卫生间周围隔墙下应先浇筑200高C15防水碎墙基，宽度同相应墙厚,采用SY系列双层1.2+1.2的聚乙烯复合防水卷材。屋面防水等级为I级。采用SY系列双层1.2+1.2的聚乙烯复合防水卷材。3 .施工布署3 .1刚性防水：地下刚性P6碎自防水，根据结构流水段在外墙或底板后浇带处竖向或水平向预埋止水钢板；墙体水平施工缝应避开剪力与弯矩最大处或底板与侧墙交接处。地下一层外墙第一道止水钢板预埋在基础底板上皮300MM处；第二道微膨胀止水条安放在地下一层楼板下皮。预埋止水钢板，安装止水钢板上口要平整焊缝饱满。支模时要保护好止水钢板不要变形。防水碎预埋止水钢板位置均按施工缝处理，模板拆除后，弹线剔凿掉表面浮浆层，清理干净后再进行下一道施工。微膨胀止水条安装时，待墙体与顶板混凝土后，混凝土未凝固前在施工缝中间留下20MM的凹槽，待混凝土凝固后将表面浮浆层清理干净，将止水条放入凹槽固定好。浇筑碎时首先浇筑一层3-5CM的同强度等级的减石子水泥砂浆，然后再浇筑第一层混凝土，仔细振捣密实。3. 2卷材防水基础的垫层上抹20MM厚1：2.5的水泥砂浆找平层，作为防水层粘贴基层；基础外侧设240MM砖墙作防水保护墙，并抹20厚1：2.5的水泥砂浆，防水施工前彻底清理干净。4 .施工准备4.1 机具准备：4.1.1 搅拌器两个（一般以电钻、电锤即可）；调制粘接剂器具两个（一般选用大直径半截铁桶为宜）；电缆轴线两盘；水管两盘；尖刀10把；壁纸刀20把；手提桶10个，刮板若干。1.1. 2锤子、凿子、铲子、钢丝刷、扫帚、抹布4.2人员准备:工种单位数量备注项目经理人1上岗证附后安全员人1技术员人2材料员人2质检员人1工长人1防水工人25根据现场情况需要可增加人员4. 3材料准备：聚乙烯丙纶防水卷材、专用配套胶、水泥等防水材料。进场时必须有出厂合格证，防伪标识和随料出厂质检单及山西省建委颁发的防水材料使用认证书，且材料必须符合设计等级要求。材料进入施工现场，由总包方、施工方和监理三方共同抽样，由总包方复测，保证材料的品种规格性能符合现行GJ产品标准和设计要求。5.主要施工方法5.1 基础底板5.1.1 基层要求及处理：5. 1.1.1基层应清洁、无积灰、浮灰油污等；5. 1.1.2基层应干燥，最大含水率不大于30乐基层表面不应有尖状突起物、水泥疙瘩等异物；5. 1.1.3阴阳角处宜处rMlOMM的圆角或八角，混凝土结构根据基层表面情况可嵌补或抹1520MM厚L3水泥沙浆找平层；5. 1.1.4基层应平整，平整度2M内误差控制在5MM之内。5.1. 2附加层处理5. 1.2.1附加层在做大面积卷材前完成，阴阳角、穿板管、预埋铁等处，500MM宽附加层，每边宽度为250MM。本工程附加层主要集中在四圈、后浇带、积水坑、电梯井。施工时，应用大胶号胶灰粘贴附加层。5. 1.2.2水泥胶粘剂配置；5. 配置；胶：水：水泥二L3：6（重量比），以电动搅拌机强力搅拌均匀备用。配置时先将水和胶配好倒入桶中搅拌均匀后放入相应量水泥，搅拌至无凝块、物沉淀。6. 1.2.3大面积粘贴卷材的施工找好基准线沿铺贴方向，找好平行基准线，以免在铺贴过程中铺贴歪斜。6.1. 3刮涂水泥胶粘剂清理基层面后，用滚筒刷或橡胶刮板均匀涂刮胶粘剂，涂刮时要求均匀一致，不得过厚或过薄，涂刮厚度控制在0.20.4MM为宜。根据本工程特点，应采取由北向南，由两侧向Zy施工的顺序，留出施工退路，以免施工过程中的践踏破坏。5.L4铺贴卷材5. 5.1.4.1地下工程防水卷材层应铺贴平面。摆放好卷材，在卷材前撒好胶粘剂并开始用刮板刮平，再胶粘剂刮出30MM时，可开始滚放卷材，用刮板轻刮卷材表面，排除粘贴层的空气和多余浆液。6. 1.4.2卷材的搭接宽度，长边的搭接：卷材纵向搭接宽度，单层防水工IoOMM。短边的搭接：卷材两边必须全部粘接，搭接宽度单层防水工150MM。同一层相邻两幅卷材铺贴时，横向搭接边应错开1500MM以上，且上下两层卷材禁止互相垂直铺贴。滚铺时应注意卷材的铺展方向，及卷材的长边始终对准基准线，不得出现褶皱、扭曲、歪斜等现象。6.1. 4.3卷材与基面的粘接率应达到85%以上，同时不能有大面积空鼓。铺贴完毕后，再进行第二层防水施工。应采用大胶号粘贴剂用毛刷或刮板在所有接缝处刷、刮一层胶粘剂，将接口处封严。5.1.5、细部处理阴阳角卷材的铺贴5. 1.5.1、平面与立面的转角处，卷材的接缝应留在平面上距力面不小于600MM处，转角处卷材附加层宽度不小于500MM。5.1. 5.2卷材防水层与设备连接部位做法：地下卷材防水层与设备连接部位的处理较为复杂，因此在地下室防水工程时，必须根据各种设备的具体情况选择相应的合理处理方案。5.1.5.3检查大面卷材：对铺贴边检查第一道防水层，检查时发现粘接不实在处及时修补，不得留任何隐患，现场施工员、质检员必须跟班检查。检查合格后方可进入第二层施工,特别注意平力立面交接处、转角处、阴阳角的做法是否正确。5.2贴外墙立面防水卷材外墙模板拆除后，墙体基层会留下凹凸不平的痕迹，不能满足卷材的铺贴的要求，将基层表面清除并清扫干净，应抹水泥沙浆加以找平，对破坏部位修补完整，即可铺贴。5.2.1具体要求：5.2.L1总包方提出书面交底和作法上的具体要求，在工序安排上，避免因工种交叉对防水层造成破坏。必须交叉作业部位，一定要采取保护措施。已作好的防水层24小时之后方可上人。5.2.1.2基层严格验收，发现起砂、空鼓、裂缝等问题及时处理。5.2.L3粘接剂的调制要搅拌充分，均匀无颗粒、无凝块，施工前要仔细阅读高效胶粉包装上的说明。5.2.1.4复杂部位处理的：地下部分主要是伸出墙外的管根等。见下图所示：5.2.2伸出墙外的管根用法：用卷材管根周边卷起IOMM以上，然后用密封胶粘剂涂刷两遍。粘接剂丙纶防水卷材5.2.2.1变形缝作法：可参照后绕带的作法处理。5.2.2.2防水卷材的收头作法：一是要立壁上要求的卷起高度处留一凹槽，将卷材边镶嵌在槽内用密封胶封严。二是在高度要求处用密封胶粘剂直接密封好。5.2.2.3防水层粘贴采用满粘法施工。采用满粘法施工长、短边搭接宽度80MM。施工搭接误差控制在TOMM。搭接缝部位一定要满粘，粘实，保证粘接率不低于98%O5.2.2.4工程采取双层作法，做完主防水层，要在24小时后，检查有无翘边进行找补，再认真做好密封，密封宽度大于IOMM。认真做好自检，自检合格后再报验。5.3屋面施工工艺（SBS防水材料双层）：5.3.1基本流程：技术交底一验收找平层一准备材料机具一处理复杂部位（作附加层）一作主防水层一对搭接缝作密封一自检一交验。5.3.2具体要求:5.3.2.1按照提出书面交底和作法上的具体要求，在工序安排上，避免因工种交叉对防水层造成破坏。必须交叉作业部位，一定要采取保护措施。已作好的防水层24小时之后方可上人。5.3.2.2基层严格验收，发现起砂、空鼓、裂缝等问题及时处理。5.3.2.3粘接剂的调制要搅拌充分，均匀无颗粒、无凝块，施工前要仔细阅读高效胶粉包装上的说明。5.3.3复杂部位的处理：5.3.3.1伸出墙外的管根用法：用卷材管根周边卷起IoMM以上，然后用密封胶粘剂涂刷两遍。粘接剂高分子防水卷材5.3.3.2变形缝作法：可参照后绕带的作法处理。5.3.3.3防水卷材的收头作法：一是要立墙上要求的卷起高度处留一凹槽，将卷材边镶嵌在槽内用密封胶封严。二是在高度要求处用密封胶粘剂直接密封好。5.3.3.4防水层粘贴采用满粘法施工。采用满粘法施工长、短边搭接宽度80MMo施工搭接误差控制在TOMM。搭接缝部位一定要满粘，粘实，保证粘接率不低于98%o5.3.3.5工程采取双层作法，做完主防水层，要在24小时后，检查有无翘边进行找补，再认真做好密封，密封宽度大于IOMM。认真做好自检，自检合格后再报验。5.3.3.6主防水层的粘贴：主防水层室内采取先立面后平面的顺序。大面粘贴要先空铺找直、找正。剪裁得当后再刷粘接剂。粘贴立面时墙面与所粘卷材面均要刮满粘接剂，避免空鼓。大面要平整顺直，无褶皱。粘接剂要刮均匀，不堆不漏。基层太干可喷水湿润。两片卷材搭接不少于IoOMM（误差为IoMM）。1.4 卫生间施工工艺：5. 4.1附加层的粘贴，室内
