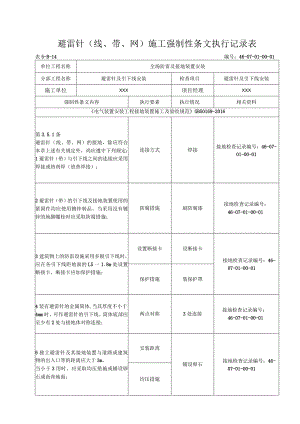

避雷针（线、带、网）施工强制性条文执行记录表表5-B-14编号：46-07-01-00-01单位工程名称全场防雷及接地装置安装分部工程名称避雷针及引下线安装检查项目避雷针及引下线安装施工单位XXX项目经理XXX强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-2016第3.5.1条避雷针（线、带、网）的接地，除应符合本章上述有关规定外，尚应遵守下列规定：1避雷针（带）与引下线之间的连接应采用焊接或热剂焊（放热焊接）；连接方式焊接接地检查记录编号：46-07-01-00-012避雷针（带）的引下线及接地装置使用的紧固件均应使用镀锌制品。当采用没有镀锌的地脚螺栓时应采取防腐措施：防腐措施刷防腐漆接地检查记录编号：46-07-01-00-013建筑物上的防雷设施采用多根引下线时，应在各引下线距地面的L5一1.8m处设置断接卡，断接卡应加保护措施；设置断接卡设断接卡接地检查记录编号：46-07-01-00-01保护措施装保护罩4装有避雷针的金属筒体,当其厚度不小于4mm时，可作避雷针的引下线。筒体底部应至少有2处与接地体对称连接；两点对称3处连接接地检查记录编号：46-07-01-00-015独立避雷针及其接地装置与道路或建筑物的出入口等的距离应大于3m。当小于3用时，应采取均压措施或铺设卵石或沥青地面：安装距离铺设卵石接地检查记录编号：46-07-01-00-01均压措施表5-B-14续强制性条文内容执行要素执行情况相关资料电气装置安装工程接地装置施工及验收规范GB50169-20166独立避雷针（线）应设置独立的集中接地装置。当有困难时，该接地装置可与接地网连接,但避雷针与主接地网的地下连接点至35kV及以下设备与主接地网的地下连接点,沿接地体的长度不得小于15m；集中接地装置装设集中接地装置接地检查记录编号：46-07-01-00-01长度核对18m7独立避雷针的接地装置与接地网的地中距离不应小于3m；距离核对4m接地检查记录编号：46-07-01-00-018发电厂、变电站配电装置的架构或屋顶上的避雷针（含悬挂避雷线的构架）应在其附近装设集中接地装置,并与主接地网连接。设置集中接地装置装设集中接地装置接地检查记录编号：46-07-01-00-01与主接地网连接已连接第3.5.2条建筑物上的避雷针或防雷金属网应和建筑物顶部的其他金属物体连成一个整体。连成整体连成一体接地检查记录编号：46-07-01-00-01第3.5.5条避雷针（网、带）及其接地装置，应采取自下而上的施工程序。首先安装集中接地装置，后安装引下线，最后安装接闪器。施工程序符合要求施工记录编号：46-07-01-00-01项目部质检员:总承包专业工程师:专业监理工程师:
