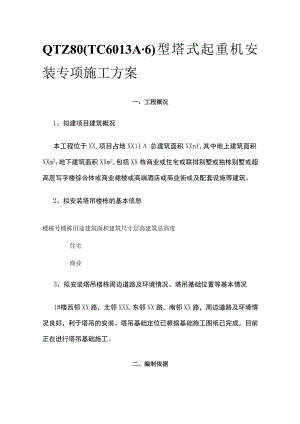

QTZ80(TC6013A-6)型塔式起重机安装专项施工方案.docx

QTZ80(TC6013A6)型塔式起重机安装专项施工方案一、工程概况1、拟建项目建筑概况本工程位于XX,项目占地XX11总建筑面积XXnf,其中地上建筑面积XXm2f地下建筑面积XXm2o包括XX栋商业或住宅或联排别墅或独栋别墅或超高层写字楼综合体或商业裙楼或高端酒店或商业街或及配套设施等建筑。2、拟安装塔吊楼栋的基本信息楼栋号楼栋用途建筑面积建筑尺寸层高建筑总高度住宅商业3、拟安装塔吊楼栋周边道路及环境情况、塔吊基础位置等基本情况1#楼西邻XX路，北邻XXX,东邻XX路，南邻XX路，周边道路及环境情况良好，利于塔吊的安装。塔吊基础定位已根据基础施工图纸已完成，目前正在进行塔吊基础施工。二、编制依据序号类别名称编号1国家标塔式起重机安全规程GB5144-20062准起重机设计规范GB3811-20083塔式起重机设计规范GBT13752-19924混凝土结构设计规范GB50010-20105钢结构设计规范GB50017-20036建设工程施工现场供用电安全规范GB50194-19937行业标塔式起重机操作使用规程JGJ100-19998准高空作业机械安全规则JG5099-19989建筑施工安全检查标准JGJ59-201110施工现场临时用电安全技术规范JGJ46-200511施工现场机械设备检查技术规程JGJ160-200812建筑机械使用安全技术规程JGJ33-201213建筑施工塔式起重机安装、使用、拆卸安全技术规程JGJ196-201014建筑施工高处作业安全技术规范JGJ80-199115建筑塔式起重机安装、使用、拆卸安全技术规程JGJ196-201016地方标准17其它XXXX项目施工组织设计/18XXXX项目施工图纸/19危险性较大的分部分项工程安全管理办法建设部87号文20XXXX型塔式起重机参数资料及安装说明书/三、设计概况1.本工程所选用塔吊、吊车简介1.1 .XX型塔吊的基本参数这座塔机是由中联重科生产的QTZ80(TC6013A-6)型预埋螺栓固定附着式塔式起重机。其主要技术参数如下： 最大工作幅度：60米 独立高度：46米 最大起重量：6吨 60米末端起重量：1.3吨这座塔机的主要组成部分包括基础节、若干标准节、顶升套架、回转总成、驾驶室、塔头、平衡臂、起重臂、拉杆等。所有的塔身节都具有相同的规格，尺寸为1800×1800×2800毫米。QTZ80(TC6013A-6)塔机安装60米臂时，起重性能：塔机外形简图：QTZ80(TC6013A-6)塔式起重机技术性能参数表1.2 xXX型塔吊构件重量1.3 、25T汽车吊基本参数(1)25T汽车吊基本参数类别项目参数主最大额定总起重量t25要性最小额定工作幅度m3能转台尾部回转半径m3.56参数最大基本臂kNm806起重,i-最长主臂kNm力矩521最长主臂+副臂kNm280支腿纵向m4.8距离横向m6起升高度基本臂m最长主臂m10.531.5最长主臂+副臂（安装角5o）m39.2最长主臂+副臂（安装角30o）m38工作速度起重臂起臂时间S60起重臂全伸时间S135最大回转速度r/min3起升速度（单绳、主起升机构满载m/min90第三层）空载m/min120副起升机构满载m/min90空载m/min120噪声限值机外辐射dB（八）120司机位置处dB（八）90（2）25吨吊车参数表（主臂起重性能参数）工作基本臂10.4米中长臂17.6米中长臂24.8全长臂32米幅度（米起重起升起重起升起重起升起重起升)里高度口里高度J=I-里高度量高度(KG(KG(KG(KG(KG(KG(KG(KG)32500010.51410018.13.52500010.251410017.894240009.971410017.82810025.284.5215009.641410017.65810025.165187009.281350017.47800025.035.5170008.861320017.26800024.8960006145008.391300017.04800024.74600032.327114007.221150016.54721024.41560032.2891005.54945015.95686024.02530031.959775015.27650023.59450031.6610613014.48600023.1400031.3312460012.49450021.94350030.971435009.6356020.51320030.1316280018.74280029.1218230016.52220027.932215009.29140022.924110020.542685017.62864013.712955011.07倍率106432、塔吊安装设计20180013.61170024.952.1、 1#塔吊安装设计(1) 1#塔吊安装平面布置本工程1#楼塔机安装位置为XX楼XX轴，塔吊中心线距XX轴×xm,拟安装高度XX米，首次安装高度XX米、安装大臂长度XX米。拟采用25T起重机配合安装，安装时塔吊构件堆放于距拟定安装塔吊XXX位置,起重机位于拟定安装塔吊XX位置。具体布置详见下图：(2)1#塔吊构件吊装受力分析序塔吊构构件重吊车吊装吊车该距离下吊车是否满号件量水平距离臂长吊装能力足要1固定基节EQ10201024.86000是2标准节EQ72×8551024.86000是3爬升架33001024.86000是4回转总成32001024.86000是5司机室5001024.86000是6塔顶23801024.86000是7平衡臂总成45001024.86000是8平衡重22501024.86000是2.2、 2#塔吊安装设计四、施工准备及进度计划1、技术准备(1)安装单位的技术人员需要提前进行现场实地勘测，认真考虑在安装过程中可能遇到的问题，并制定切实可行的施工计划。如果遇到复杂问题,应及时与施工项目部的技术人员进行沟通,共同商讨解决方案,以确保施工能够顺利且安全进行。(2)在进行塔机螺栓预埋时，必须严格控制标高和水平。一旦预埋完成，应由塔机专业单位进行复核。(3)所有作业人员都必须熟悉本工种的技术安全操作规程和质量规范，并且持有相关的上岗证书。(4)在进行塔吊安装之前，必须完成塔吊安装安全专项施工方案的编制和审批工作，并且进行安装技术交底。(5)在安装前，需要仔细检查塔机的各个部件、结构焊缝、重要部位的螺栓、销轴、卷扬机、钢丝绳、吊钩以及电器设备线路，确保它们处于良好状态。如果发现问题，应立即予以处理。(6)对于作业人员所使用的工具和附件，应进行仔细检查，如果发现不合格的工具或附件，必须立即更换，以确保安全使用。2、人员准备楼栋号工种人数单位名称1#楼安拆队队长XX人(姓名)XXXXXXX技术员XX人(姓名)XXXXXXX安全员XX人XXXXXXX施工工长XX人XXXXXXX起重指挥XX人XXXXXXX安装电工XX人XXXXXXX安拆工XX人XXXXXXX塔机司机XX人（姓名）XXXXXXX杂工XX人XXXXXXX施工工长XX人（姓名）中建二局安全员XX人（姓名）中建二局2#楼表中人员根据项目具体情况添加。3、材料、构件计划序号名称规格型号单位数量备注1固定基节/节1/2标准节/节XX据首次安装高度而定3爬升架/个XX/4回转总成/个XX/5司机室/个XX/6塔顶/个XX/7平衡臂总成/个XX/8平衡重/个XX/9其他材料构件/个XX/10起重机25TXX/4、器械、设备计划序号名称规格型号单位数量备注1手动葫芦5t个2/2专用工具主要是扳手套1随机配置3安全帽/顶10/4安全带/条10/5起重用钢丝绳26-6×37+l根2L=8m吊装大于10吨部件6起重用钢丝绳6×19-1550-18根4L=8m吊装小于10吨部件7卸扣10吨个4/8卸扣5吨个4/9对讲机/4/10撬棍30根2/11大锤18磅把4/12麻绳18米50/13铁丝8号公斤10/14冲销24根2长度L=300mm15劳保用品手套、防滑鞋等套若干根据需要配置16链条葫芦2t只2/17活动扳手8-18套（件）1/18撬棍长/短根2/3/19大锤6-18P套1/20万用电表/只1/21电工常用工具/套1/22吊起重臂钢丝绳6X
