三通球阀的两种类型T型和L型.docx

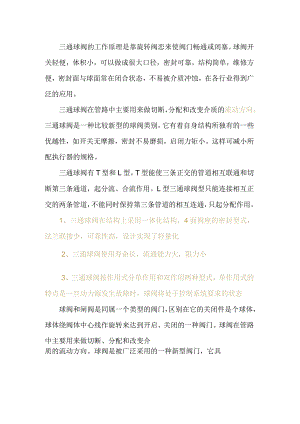

三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。三通球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化2、三通球阀使用寿命长，流通能力大，阻力小3、三通球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是被广泛采用的一种新型阀门，它具有以下优点：1.型三通球阀T型三通球阀A组合B组合C组合D组合一、三通球阀的特点1. 流体阻力小，其阻力系数与同长度的管段相等。2. 结构简单、体积小、重量轻。3. 紧密可靠，球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。4. 操作方便，开闭迅速，从全开到全关只要旋转90。，便于远距离的控制。5. 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。6. 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。7. 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。二、工作原理A、开启过程1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。B、关闭过程1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90。3、快要关闭时，球体已在与阀座无接触的情况下旋转了90oo4、手轮转动的最后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。三、安装维护注意事项1、要留有阀柄旋转的位置。2、不能用作节流。3、带传动机构的球阀应直立安装。
