保障性租赁住房项目--最不利房间室内噪声设计报告书.docx

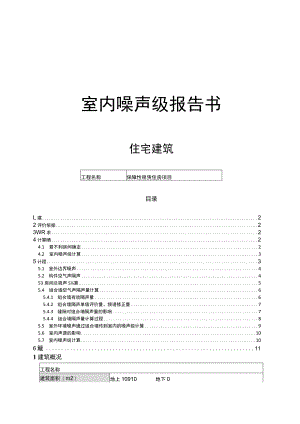

室内噪声级报告书住宅建筑工程名称保障性租赁住房项目目录L建22评价依据23WR求24计算晒24.1 最不利房间确定24.2 室内噪声级计算35计程35.1 室外边界噪声45.2 构件空气声隔声453房间总吸声S算55.4 组合墙空气声隔声量计算65.4.1 组合墙有效隔声量65.4.2 组合墙隔声单值评价量、频谱修正量75.4.3 缝隙对组合墙隔声量的影响75.4.4 组合墙隔声量计算过程85.5 室外环境噪声通过组合墙传到室内的噪声级计算95.6 室内声源的影响105.7 室内噪声级计算106簸111建筑概况工程名称建筑面积（m2）地上10910地下0建筑层数地上16地下0建筑高度（m）46.5北向角度（°）90请先在模型观察命令中保存图片!图1-1建筑模型2评价依据1 .绿色建筑评价标准GB/T50378-20192 .绿色建筑评价技术细则20193 .民用建筑隔声设计规范GB50118-20104 .建筑隔声评价标准GB/T50121-20055 .建筑声学设计手册6 .建筑隔声设计一空气声隔声技术7 .民用建筑绿色性能计算标准JGJ/T449-20183标准要求绿色建筑评价标准GB/T50378第5.1.4条、第5.2.6条对主要功能房间提出了明确要求。控制项要求：5.1. 4主要功能房间的室内噪声级和隔声性能应符合下列规定：1室内噪声级应满足现行国家标准民用建筑隔声设计规范GB50118中的低限要求；评分项要求：5.2.6采取措施优化主要功能房间的室内声环境，评价总分值为8分。噪声级达到现行国家标准民用建筑隔声设计规范GB50118中的低限标准限值和高要求标准限值的平均值，得4分；达到高要求标准限值，得8分。4计算原理本报告通过对目标建筑室内噪声级的模拟计算分析。筛选出室内噪声级不利的功能房间对照标准要求进行评价，判断其模拟结果是否满足要求并给出评价结论。4.1 最不利房间确定1）计算出整栋建筑每个房间的室内噪声级；2）将上述结果从高到低分为"满足高要求标准"、"满足平均要求"、"满足低限要求"、"不满足"4个等级，然后筛选出满足最低等级的房间；3）再从满足最低等级的房间中，确定室内噪声级最大的房间，该房间被认定为主要功能房间中噪声级最不利的房间，并判定达标情况。4）也可以根据项目实际情况和经验常识自选最不利房间进行评价，如靠近交通要道的卧室、办公室等。4.2 室内噪声级计算室内噪声主要受建筑周围环境噪声源、室内声源以及建筑构件隔声性能的影响。室内噪声级的主要由两部分构成：一方面是室外噪声通过外墙组合墙传到室内的部分，另一方面是建筑内部声源的影响。计算方法如下所述:1）室外环境噪声经过外围护结构传到室内的噪声：先确认建筑边界昼夜噪声值，再计算外墙组合墙的空气声隔声量，相减即可求得；2）建筑内声源的影响：包括相邻房间声源通过隔墙传递过来的噪声，以及目标房间内声源；3）室内声源噪声级计算：将目标房间内部所有声源叠加。5计算过程本项目通过对整栋建筑的分析，确定了主要功能房间中噪声级最不利的房间为1016房间,房间类型卧室,报告书阐述该房间室内噪声级计算过程，房间情况如下图所示：图5-1最不利房间楼层平面图5.1 室外边界噪声环境噪声，是指在交通运输、社会生活、工业生产中所产生的干扰周围生活环境的声音。室外噪声多来自于交通噪声，通过室外场地噪声评价可知本建筑周边环境噪声值，报告中将作为室外边界噪声值：昼间为55dB（八）,夜间为45dB（八）5.2 构件空气声隔声构件隔声性能与构造的材料和做法息息相关。构件采用的工程材料和构造做法决定了构件的面密度，而面密度直接决定了墙体的隔声性能。对于轻质隔声墙板来说，虽然面密度较低，但构造中空气层、填充的吸声材料等因素都会使得构件隔声性能大大提升。表5.1最不利房间围护结构材料清单构件材料厚度(mm)密度(kgm3)面密度(kgm2)总面密度（kgm2）外墙抗裂砂浆518009195不燃型复合膨胀聚苯乙烯保温板（颗粒型）（A2级）5020010水泥砂浆20180036加气混凝土砌块（B07级）200700140隔墙1抗裂砂浆518009158加气混凝土砌块（B07级）200700140抗裂砂浆518009隔墙2抗裂砂浆518009158加气混凝土砌块(B07级)200700140抗裂砂浆518009水泥砂浆20180036390水泥砂浆20180036聚酯纤维复合卷材1040O水泥砂浆10180018钢筋混凝土1202500300 符合质量定律的构件，可按面密度m计算各频率下的空气声隔声量：R=23gm+llf-41(m200kgm2)R=13lgm+llZ9,f-l8(m<200kgm2)式中：m构件的面密度，kgm2;f入射声波的频率，Hz; 可以选择相同或相近的构造隔声数据作为依据，如权威声学专业书籍、国家及地方图集、实验室检测数据等。对于非匀质墙体可以采用此种方法，利用参照构造的隔声数据进行隔声计算。表5.2墙板空气声隔声量外墙构造1隔声量(dB)倍频程中心频率(HZ)125250500100O200034.838.141.544.848.1面密度(kgnf)195.0构造做法抗裂砂浆5mm+不燃型复合膨胀聚苯乙烯保温板(颗粒型)(A2级)50mm+水泥砂浆20mm+加气混凝土砌块(B07级)20Omm参照构造蒸压加气混凝土砌块390x190x190双面抹灰隔声量来源建筑隔声与吸声构造08J931由于门窗隔声特性复杂，不适宜参照匀质墙体进行公式计算各频率下隔声量，本项目参考相关声学资料中相近构造的门窗的空气声隔声量进行计算。详见下表：表53门窗空气声隔声量外窗(C1217A)隔声量(dB)倍频程中心频率(HZ)1252505001000200023.031.035.036.041.0构造5中透光双银Low-E+12Ar+5透明(多腔隔热金属型材)参照构造8+0.76PVB+8隔声量来源建筑隔声与吸声构造08J9315.3 房间总吸声量计算按照下面公式计算房间在各中心频率下的总吸声量：AJ=EaijSii=l(¾绿里叫颤2MmXMM室内噪声级报告书式中：Ay-房间在中心频率为j时的总吸声量，m2;%一构件i在中心频率为j时的吸声系数；SL构件i的内表面积，m2z这里包括内墙、内窗、地板和天花板。将下面列表中所列各构件吸声系数以及内表面积带入上述吸声量计算公式中，即可得出该房间在各中心频率下的总吸声量。表5.4房间构件吸声性能参数构件面积(111)各中心频率下的吸声系数吸声系数来源12525050010002000隔墙10.40.1000.0500.0600.0700.090声学手册马大猷,沈豪著外墙19.50.1000.0500.0600.0700.090声学手册马大猷，沈豪著内门1.90.1600.1500.1000.1000.100噪声叫动控制工程手册马大猷主编外窗(C1217A)2.10.3500.2500.1800.1200.070声学手册马大猷,沈豪著楼板8.00.1000.0500.0600.0700.090声学手册马大猷，沈豪著总吸声量(Hf)4.82.72.83.13.75.4 组合墙空气声隔声量计算室外噪声对室内环境的影响与建筑外墙组合墙的隔声性能息“息相关。组合墙是指含门窗的墙体,这种墙体隔声量还是按照质量定律控制，它不仅仅与每个构件的隔声性能有关，还要充分考虑房间吸声、孔洞缝隙等影响。本报告5.4.15.4.3节阐明了相关计算原理，5.4.4节详细展示计算过程和结果。5.4.1 组合墙有效隔声量组合墙隔声量在等传声度的原则下进行计算，单面组合墙的空气声有效隔声量按照下列公式进行计算。透射系数：r=W01组合墙的平均透射系数：弓=MSk/6实际隔声量：=4-r有效隔声量是判断降噪效果的最终指标，它与室内表面吸声状况、构件面积等有关。AjRjY=&s+1*式中：加一隔声构件k在中心频率为j时的透射系数；Rkj隔声构件k在中心频率为j时的空气声隔声量，dB;Sa-隔声构件k的面积，m2,如外墙、外窗、外门；Aj房间在中心频率为j时的总吸声量,m2。5.4.2 组合墙隔声单值评价量、频谱修正量单值评价量是表征隔声性能的单一值。为综合考虑组合墙在规定频率范围内的隔声性能，根据建筑隔声评价标准GB/T50121中计算方法,求得组合墙单值评价量。满足不利偏差Pi要求的最大值即为空气声隔声计权单值评价量，精确到IdBoEgo。i三lpxw+,-xixl-xl>oi0xw+l-xlo式中：XM-空气声隔声计权单值评价量；(一第i个频带的基准值；X,一第i个频带的隔声量，精确至IO.ldB;1 一频带的序号，=1-5,代表1252000Hz范围内的5个中心频率。表5.5各频带基准值频率125Hz250Hz500Hz1000Hz2000Hz倍频程基准值Ki(dB)-16-7034频谱修正量是因隔声频谱不同以及声源空间的噪声频谱不同，所需加到空气声隔声单值评价量上的修正值。建筑隔声评价标准GB/T50121中明确了频谱修正量Cj的算法：Cj=TolgZloar)"°-Xw式中：j一频谱序号，1为计算C的频谱1,2为计算Gr的频谱2;Xw-空气声隔声计权单值评价量；1.ij-下表中给出的第j号频谱的第i个频带的声压级；X/-第i个频带的隔声量/声压级差，精确到0.1dBo频谱修正量在计算时应精确到SldB,得出的结果应修约为整数。表5.6计算频谱修正量的声压级频谱频率125Hz250Hz500Hz1000Hz2000Hz计算粉红噪声C的频谱1(dB)-21-14-8-5-4计算交通噪声Gr的频谱2(dB)-14-10-7-4-65.4.3 缝隙对组合墙隔声量的影响在通常门/窗与墙之间在安装过程中都会留下缝隙，而一般的缝隙填充材料对降低隔声几乎没有实际的效果，所以该缝隙对组合墙的隔声性能影响较大。彝隙的影响主要决定于其尺寸和声波波长的比值。如果孔的尺寸大于声波波长时，透过缝隙的声能可近似认为与Si隙的面积成正比。缝隙导致的隔声量降低值用下列公式表示：一=IOIgSC+2Sc+Sq式中：Ro隔
