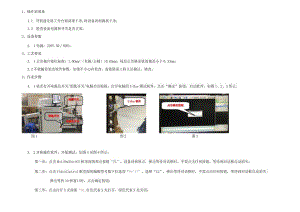

在线X-Ray机操作规程.docx

1、操作前准备1.1 开机前先将工作台面清理干净,将设备表面擦拭干净；1.2 检查设备电源和开关是否正常；2、设备参数2. 1电源：220V,5060Hz:3、工艺要求3. 1正负极片错位标准：1.0Omm<（负极/正极）>0.05mm；每层正负极差值的极差小于0.33mm；3.2不能随意更改软件参数，如果不小心有更改，需要联系工程人员确认、修改；4、作业步骤4. 1依次打开电源总开关/钥匙开关/电脑启动按钮；打开电脑的X-Ray测试软件，点击“确定”按钮，启动软件，如图1、2、3所示;图1图2图35. 2开始操作软件，开始测试，如图4至图9所示：第一步：点击MotiOnCOntrOl框里面的原点按钮“国”，设备回到原点，弹出等待对话框时，不需点击任何按钮，等待到对话框自动消失；第二步：点击VideoControl框里面的编辑型号数下拉选项“*»口”，选择“12”，弹出等待对话框时，不需点击任何按钮，等待到对话框自动消失;弹出等待10秒窗口时，点击确定按钮；第三步：点击打开X光按钮“XL,红色代表X光打开，绿色代表X光关闭；第四步：点击缩小按钮“二”，把白色界面拉到最小;第五步：点击画面暂停按钮”，白色画面框移到正中间;第六步:；点击画面运行按钮“一>I”；第七步:；点击拉带运行按钮“巫”；拉带开始运行：图4图5图64.3把电池摆放到小托盘里面，电池摆放的要求:正、负极分别同边，负极靠后，靠近托盘边框，正极朝前，并且电池的极耳要垂直摆放到托盘槽里面，朝向一致，如图10所示；4.4把装满电池的托盘，放到拉带上，用手轻轻靠近拉带边缘，松开手，托盘靠近拉带边缘往前移动，两托盘放置到拉带相隔时间11秒左右，并且托盘号与软件的拉线显示图的托盘号一致。如图11所示；正极托盘号图10极耳垂直 朝上，方向 一致负极拉线显示图图114.5电芯经过X光后，自动判断电芯好不良品,电芯四个角全部显示蓝色字体的电芯，判断为好品，四个角有任何一个角显示红色字体，判为不良品，图12所示，记录操作员根据相应的托盘、电芯槽号，把不良品槽号记录在小白板上面，如图13所示；托盘随拉带流出机器后，挑不良品操作员，根据小白板对应的托盘电池槽多，把不良品放到吸塑盒里面，剩下的好品,图12放到好品吸塑盒里面;图13图145、品质控制5.1电芯整齐摆放在托盘槽内，按照摆放要求执行:正、负极分别同边，负极靠后，靠近托盘边框，正极朝前，并且电芯按照电池极耳垂直要求摆放到托盘槽里面；5.2 托盘按照时间间隔11秒左右摆放到拉带上面;5.3 记录操作员要准确记录电芯不良品槽号，挑选不良品操作员，要根据电芯槽号，准确把不良品挑选出来;5. 3正负极错位规格：1.OOmm<（负极/正极）>0.05mm；每层正负极差值的极差小于0.33mm；5.4判断错位好坏的方法：图像中黑色部分为正极，灰色部分为负极，灰白色为隔离膜，根据正负极错位规格判断，负极包住正极为良品，否则为不良品;如图12、13所示；5.5机器设置的判断参数如图17所示，不允许随意更改;5.6检查完后的电芯整齐摆放在吸塑盒里面；图175.7不允许用手或者其它物品一直压着犍盘回车键；图15图166、注意事项6.1 每开班前必须对设备及工作台面进行清洁；6.2 仪器的导航摄像头调整好后请勿擅自调整、撞击导致图像发生扭曲；6.3 严禁用尖利物划伤铅玻璃表面或用重物撞击破坏，严禁用手去触摸X光管被玻璃；6.4 X光开启前需检查电流和电压设定值，特别注意电流设定值必须比电压设定值要小;6.5 测试过程中，“X”键显示为红色，此时严禁强行拆开机器门；7、安全控制7.1 严格按照Wl操作步骤完成所有动作；7.2 停止工作时，把X光关闭；7.3 X射线对人体有害，在X射线发生时，禁止任何人体的任何部位进入X射线区；X射线发射口采用钺玻璃制造，属有害物质，请勿触摸；7.5 X射线发生器和检查室内壁采用铅材料，属于有毒物质，请勿触摸8、表单保养记录表
