屋面喷涂硬泡聚氨酯保温防水施工工法.docx

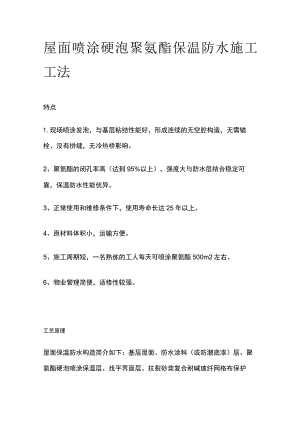

屋面喷涂硬泡聚氨酯保温防水施工工法特点1.现场喷涂发泡，与基层粘结性能好，形成连续的无空腔构造，无需锚栓、没有拼缝，无冷热桥影响。2、聚氨酯的闭孔率高（达到95%以上），强度大与防水层结合稳定可靠，保温防水性能优异。3、正常使用和维修条件下，使用寿命长达25年以上。4、原材料体积小，运输方便。5、施工周期短，一名熟练的工人每天可喷涂聚氨酯500m2左右。6、物业管理简便，适修性较强。工艺原理屋面保温防水构造简介如下：基层屋面、防水涂料（或防潮底漆）层、聚氨酯硬泡喷涂保温层、找平界面层、抗裂砂浆复合耐碱玻纤网格布保护层、防水层、饰面层组成。施工准备气候条件施工时现场的大气温度须不低于10,空气相对湿度小于90%,风力小于5级方能进行正常施工，特殊情况下须采取一定的措施。(2)基层条件:聚氨酯现场发泡体对基层最基本的要求是干燥和平整。基底含水率控制在9%的范围内。(3)机具准备：空气压缩机双组分硬泡聚氨酯高压无气喷涂机施工工艺(1)基层处理除去基层油垢、浮灰、尘土及基层凸起物等杂物，出现高低茬，基层平整度达不到要求时应用砂浆找平。检查基层坡度应符合设计要求，立管应固定坚实无晃动，女儿墙收头等部位应符合设计要求。(2)屋面细部聚氨酯涂膜防水施工对于屋面落水口、屋面管道等突出部位应采用聚氨酯防水涂料做防水处理,涂料施工前应搅拌均匀，厚度应均匀一致，涂刷应分三遍实施，第一遍涂刷量以081.0kg/m，为宜，在第一层涂膜固化后再涂刷第二层聚氨酯防水涂料，两次涂刷方向应互相垂直，第三层涂刷量以0.30.5kg/m，为宜，当涂膜完全固化后应进行隐蔽验收，并做不少于24h的闭水试验测试，隐蔽验收合格后方可进行硬泡聚氨酯保温防水施工。(3)聚氨酯底漆施工涂刷聚氨酯底漆，待基层平整度验收合格并清理干净后进行，基层含水率应小于9%,将稀释好的聚氨酯底漆用滚刷均匀地涂刷于基层屋面。涂刷两遍，时间间隔为2小时。阴雨天、大风天避免施工；湿度大的天气，适当延长时间间隔，以第一遍表干为标准。注意应保证硬泡聚氨酯保温层的作业面要覆盖完全,不得有露刷之处。(4)喷涂硬泡聚氨酯保温材料做好遮挡以防污染相邻部位。开启高压无气喷涂机将聚氨酯保温硬泡均匀地喷涂于屋面之上喷涂次序应从屋面边缘向中心方向喷涂,发起泡后,沿发泡边沿喷涂施工。第一遍喷涂厚度宜控制在IOmm左右。喷施第一遍之后在喷涂硬泡层上插与设计厚度相等的标准厚度标杆才击标杆后继续喷涂施工,喷涂可多遍完成,每遍厚度宜控制在20mm之内。控制喷涂厚度至刚好覆盖标杆头为止。(喷涂硬泡表面应看到标杆头位置,但看不到标杆)。喷施聚氨酯保温材料时要注意防风，为防止风吹聚氨酯保温材料造成污染,风速超过5ms时不应施工。喷涂过程中要严格控制硬泡聚氨酯的喷涂的平整度和厚度，对于硬泡聚氨酯保温层厚度超出5mm部分，可用手锯将过厚处修平。聚氨酯硬泡保温层喷施后应按要求检查保温层厚度,并按检验批要求进行质量检验做检验记录。(5)聚氨酯表面界面处理聚氨酯基层喷涂4小时之后可做聚氨酯界面砂浆处理，聚氨酯界面砂浆可用滚子均匀地涂于聚氨酯保温基层上，也可以使用喷斗作业施工。(6)抹抗裂砂浆复合耐碱玻纤网格布耐碱玻纤网格布配筋做法待保温层施工完成37d后，即可进行抗裂砂浆层施工。耐碱网格布长度3m左右，尺寸预先裁好。抗裂砂浆一般分两遍完成，总厚度约5mmo抹面积与网格布相当的抗裂砂浆后应立即用铁抹子压入耐碱网格布。耐碱网格布之间搭接宽度不应小于50mm,先压入一«,再压入另一侧,严禁干搭。耐碱网格布要含在抗裂砂浆中，铺贴要平整，无褶皱，可隐约见网格，砂浆饱满度达到100%,局部不饱满处应随即补抹第二遍抗裂砂浆找平并压实。(7)细部节点出屋面的基层管道在喷涂施工前应设置防水套管，并用砂浆以R式做法便于喷涂施工均匀、连接处圆滑管道上喷涂高度不低于30Omm,收头用卡箍卡紧。横向落水口底部与基层面距离为IOmm,内侧与墙面平;竖向落水口的上部略高于基层面5mmo屋面和山墙、女儿墙、天沟、檐沟以及突出屋面结构的连接处(阴阳角)应做成圆弧形，其圆弧半径为R=80100mm;泛水部位的防水保温层一般用水泥砂浆覆盖，当中设钢丝网，钢丝网采用保温钉固定，保温钉在喷涂前胶粘于泛水基层面上。(8)饰面层施工
