成型钢筋的取样送检.docx

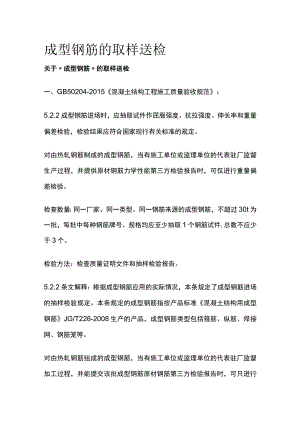

成型钢筋的取样送检关于成型钢筋的取样送检一、GB50204-2015混凝土结构工程施工质量验收规范：5.2.2成型钢筋进场时，应抽取试件作屈服强度、抗拉强度、伸长率和重量偏差检验，检验结果应符合国家现行有关标准的规定。对由热轧钢筋制成的成型钢筋，当有施工单位或监理单位的代表驻厂监督生产过程，并提供原材钢筋力学性能第三方检验报告时，可仅进行重量偏差检验。检查数量：同一厂家、同一类型、同一钢筋来源的成型钢筋，不超过30t为一批，每批中每种钢筋牌号、规格均应至少抽取1个钢筋试件,总数不应少于3个。检验方法：检查质量证明文件和抽样检验报告。5.2.2条文解释：根据成型钢筋应用的实际情况，本条规定了成型钢筋进场的抽样检验规定。本条规定的成型钢筋指按产品标准混凝土结构用成型钢筋JG/T226-2008生产的产品，成型钢筋类型包括箍筋、纵筋、焊接网、钢筋笼等。对由热轧钢筋组成的成型钢筋，当有施工单位或监理单位的代表驻厂监督加工过程，并能提交该批成型钢筋原材钢筋第三方检验报告时，可只进行重量偏差检验。此时成型钢筋进场的质量证明文件主要为产品合格证、产品标准要求的出厂检验报告和成型钢筋所用原材钢筋的第三方检验报告。对由热轧钢筋组成的成型钢筋不满足上述条件时，及由冷加工钢筋组成的成型钢筋，进场时应按本条规定作屈服强度、抗拉强度、伸长率和重量偏差检验。此时成型钢筋的质量证明文件主要为产品合格证、产品标准要求的出厂检验报告；对成型钢筋所用原材钢筋，生产企业可参照本规范及相关专业规范的规定自行检验，其检验报告在成型钢筋进场时可不提供，但应在生产企业存档保留，以便需要时查阅。对于钢筋焊接网，材料进场还需按现行行业标准钢筋焊接网混凝土结构技术规程JGJIl4的有关规定检验弯曲、抗剪等项目。考虑到目前成型钢筋生产的实际情况，本条规定同一厂家、同一类型、同一钢筋来源的成型钢筋，其检验批量不应大于30to同一钢筋来源指成型钢筋加工所用钢筋为同一企业生产。根据本规范第5.1.2条的相关规定，经产品认证符合要求的成型钢筋及连续三批均一次检验合格的同一厂家、同一类型、同一钢筋来源的成型钢筋，检验批量可扩大到不大于60to当每车进场的成型钢筋包括不同类型时，可将多车的同类型成型钢筋合并为一个检验批进行验收。对不同时间进场的同批成型钢筋，当有可靠依据时，可按一次进场的成型钢筋处理。本条规定每批不同牌号、规格均应抽取1个钢筋试件进行检验，试件总数不应少于3个。当同批的成型钢筋为相同牌号、规格时，应抽取3个试件，检验结果可按3个试件的平均值判断；当同批的成型钢筋存在不同钢筋牌号、规格时，每种钢筋牌号、规格均应抽取1个钢筋试件，且总数量不应少于3个，此时所有抽取试件的检验结果均应合格；当仅存在2种钢筋牌号、规格时，3个试件中的2个为相同牌号、规格，但下一批取样相同的牌号、规格应改变，此时相同牌号、规格的2个试件可按平均值判断检验结果。考虑到钢筋试件抽取的随机性，每批抽取的试件应在不同成型钢筋上抽取，成型钢筋截取钢筋试件后可采用搭接或焊接的方式进行修补。当进行屈服强度、抗拉强度、伸长率和重量偏差检验时，每批中抽取的试件应先进行重量偏差检验，再进行力学性能检验，试件截取长度应满足两种试验要求。525成型钢筋的外观质量和尺寸偏差应符合国家现行有关标准的规定。检查数量：同一厂家、同一类型的成型钢筋，不超过30t为一批，每批随机抽取3个成型钢筋。检验方法：观察，尺量。5.2.5条文解释：成型钢筋在加工及出厂过程中均由专业加工厂质量管理人员进行检验，检验合格的产品才能入库和出厂。为规避成型钢筋在储存和运输过程中可能出现质量波动影响工程质量，本条规定了进入施工现场时的成型钢筋整体的外观质量和尺寸偏差检验要求。尺寸主要包括成型钢筋形状尺寸，本规范第5.3.5条规定的偏差为主要检验内容之-,其他内容应符合有关标准的规定。对于钢筋焊接网和焊接骨架，外观质量尚应包括开焊点、漏焊点数量，焊网钢筋间距等项目。本规范第5.2.2条检验要求抽取的是钢筋试件，本条根据外观质量、尺寸偏差检验需求抽取的是成型钢筋试件，故检验批划分不再要求同一钢筋来源。本条要求每批随机抽取3个成型钢筋试件，如每批存在3个以上的成型钢筋类型,不同批成型钢筋应抽取不同的类型,以体现随机性。二、JG/T226-2008混凝土结构用成型钢筋：注意：JG/T226-2008混凝土结构用成型钢筋已于2017年08月01日由中华人民共和国住房和城乡建设部公告（第1624号）废止，在此仅供参考。3.1 成型钢筋fabricatedrebar:按规定尺寸、形状加工成型的非预应力钢筋制品。3.2 组合成型钢筋assembledfabricatedrebar:将成型钢筋连接成平面体或空间体的钢筋制品。7.2组批规则7.2.1 成型钢筋应按批进行检查验收，每批应由同一工程、同一材料来源、同一组生产设备并在同一连续时段内制造的成型钢筋组成，重量不应大于20to
