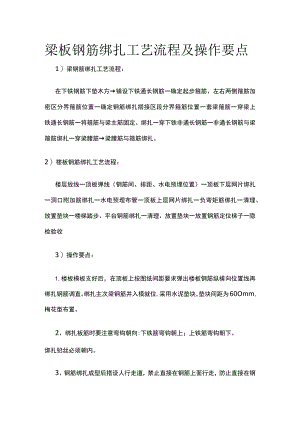

梁板钢筋绑扎工艺流程及操作要点.docx

梁板钢筋绑扎工艺流程及操作要点1）梁钢筋绑扎工艺流程：在下铁钢筋下垫木方铺设下铁通长钢筋一确定起步箍筋、左右两侧箍筋加密区分界箍筋位置一确定钢筋绑扎搭接区段分界箍筋位置一套梁箍筋一穿梁上铁通长钢筋一将箍筋与梁主筋固定、绑扎一穿下铁非通长钢筋一非通长钢筋与梁箍筋绑扎一穿梁腰筋梁腰筋与箍筋绑扎。2）楼板钢筋绑扎工艺流程：楼层放线一顶板弹线（钢筋间、排距、水电预埋位置）一顶板下层网片绑扎一洞口附加筋绑扎一水电预埋布管一顶板上层网片绑扎一负弯矩筋绑扎一清理、放置垫块一楼梯踏步、平台钢筋绑扎一清理、放置垫块一放置钢筋定位梯子一隐检验收3）操作要点：1.楼板模板支好后，在顶板上按图纸间距要求弹出楼板钢筋纵横向位置线再绑扎钢筋调直。绑扎主次梁钢筋并入模就位,采用水泥垫块，垫块间距为60Omm,梅花型布置。2、绑扎板筋时要注意弯钩朝向:下铁筋弯钩朝上；上铁筋弯钩朝下。绑扎铅丝必须朝内。3、钢筋绑扎成型后搭设人行走道，禁止直接在钢筋上面行走，防止直接在钢筋上面行走造成板上筋塌陷，并派专人负责随混凝土浇筑随检修。4、梁柱节点钢筋绑扎：在绑才Ltt钢筋时先按柱箍间距尺寸画好箍筋分档线，按实际个数套好箍筋，将柱箍绑扎到梁底部位后，梁与柱交接加密区部位柱箍筋暂时不绑（已套好）穿梁下铁上铁，梁筋就位后再绑扎加密区柱箍筋。5、当顶层角柱采用柱外侧钢筋锚入顶层梁板时，除满足16G101l的要求外，柱外侧钢筋锚入顶层梁板不小于500o梁相邻支座底筋能拉通则拉通（即不分别锚入支座）。6、梁侧面构造钢筋搭接锚固要求均按16G101-1中梁侧面受扭纵向钢筋要求进行。配置受扭腰筋的梁，其梁面架立筋之间及其与受力钢筋之间搭接应按受拉钢筋处理，任何情况下搭接长度不小于300o7、箍筋的弯钩应在沿纵向受力钢筋方向错开设置。8、如板为双层钢筋，两层筋之间须加水泥马镜，有防水要求的房间采用几字型马镜，钢筋直径为上层钢筋较大者小一个等级且不得小于C6,间距800mm梅花形布置，以确保上层钢筋的位置。9、钢筋的下面垫好砂浆垫块，每平方一个。垫块的厚度等于保护层厚度，应满足设计要求。10、车库主次梁底部垫块采用钢筋垫铁，垫铁长度为梁正常箍筋间距加50mm,布置范围在主次梁与次梁交界处放置，垫铁下部涂刷防锈漆其他位置按水泥垫块每L2m设置一个确保钢筋底部保护层尺寸。IL主楼和车库的结构梁二排钢筋的定位采用绑扎牢固确保钢筋位置。12、在楼梯底板上划主筋和分布筋的位置线。根据设计图纸中主筋、分布筋的方向，先绑扎主筋后绑扎分布筋，每个交点均应绑扎。如有楼梯梁时，先绑梁筋后绑板筋。板筋要锚固到梁内。底板筋绑完，待踏步模板支好后，再绑扎踏步钢筋。主筋接头数量和位置均要符合规范的规定。13、当屋面板板厚不大于15Omm,上部受力钢筋未双向拉通,且图中未标明防裂钢筋时，其钢筋直径，间距选用6200与受力钢筋的搭接长度为一个搭接，构造做法详16G101-1第102页。14、楼面板和屋面板板筋起步距梁边为1/2板筋间距,见16G101-199页，附图:15、过梁构造：当洞口上方有梁通过，且该梁底与门窗等距离过近，放不下过梁时，可直接在梁下挂板；车库卷帘门顶面与车库结构梁或板有间距的，同样采用梁下挂板做法。
