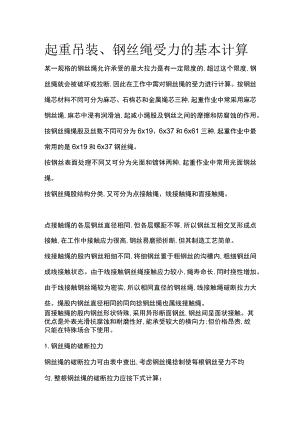

起重吊装、钢丝绳受力的基本计算某一规格的钢丝绳允许承受的最大拉力是有一定限度的,超过这个限度,钢丝绳就会被破坏或拉断,因此在工作中需对钢丝绳的受力进行计算。按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。按钢丝绳绳股及丝数不同可分为6x19、6x37和6x61三种,起重作业中最常用的是6x19和6x37钢丝绳。按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。由于线接触钢丝绳接触应力较小,绳寿命长,同时挠性增加。由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。其优点是外表光滑抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。1.钢丝绳的破断拉力钢丝绳的破断拉力可由表中查出,考虑钢丝绳捻制使每根钢丝受力不均匀,整根钢丝绳的破断拉力应按下式计算：SP=Si式中SP一钢丝绳的破断拉力,kN;Si钢丝丝绳规格表中提供的钢丝破断拉力的总和,kN;钢丝捻制不均折减系数,对6×19绳,=0.85;对6X37绳,=0.82;对6x61绳,=0.800但在工作现场,一般缺少图表资料,同时也不要求精确计算,此时可采用下式（仅为数据估算用,非规范公式）估算钢丝绳的破断拉力：SP=500d2o（钢丝绳公称抗拉强度1550MPa）式中SP一钢丝绳的破断拉力,N;d钢丝绳的直径,mm。2专冈丝绳的安全系数为了保证起重作业的安全,钢丝绳许用拉力只是其破断拉力的几分之一。破断拉力与许用拉力之比为安全系数。3号冈丝绳的许用拉力P=SP/K式中P一钢丝绳的许用拉力,N;SP钢丝绳的破断拉力,N;K钢丝绳的安全系数。4钢丝绳的实际受力钢丝绳的实际受力根据吊点位置、钢丝绳数量以及钢丝绳与构件的夹角等因素进行计算。钢丝绳的实际受力小于许用拉力则表示钢丝绳安全。某工程钢桁架长31.5m,重约16.5吨，吊索采用4点绑扎，吊索重量按0.1吨考虑，吊索与桁架的夹角为a=35ozb=60oo为加强平面外刚度，用杉木杆通长加固，具体见下图。钢丝绳选用6X37z30mm,公称抗拉强度170kgmm2,破断拉力580500N,安全系数取IOo钢丝绳的实际拉力FLF2、F3、F4,因为Fl和F2是一根钢丝绳，所以F1=F2,而且因为桁架是对称吊装，所以F1=F2=F3=F4,列力的平衡方程Fl×sina+F2×sinb+F3×sinb+F4×sina=G+g(设F=F1=F2=F3=F4)2F×sina+2F×sinb=G+g(G为桁架重量，g为吊具重量)则F=(G+g)(2sina+2sinb)=(165000+1000)(2×0.574+2×0.866)=57638Np=SPK=58050010=58050NF<P,故钢丝绳安全
