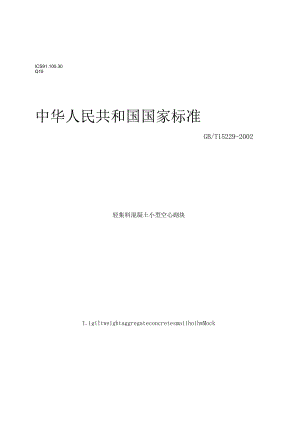

ICS91.100.30Q15中华人民共和国国家标准GB/T15229-2002轻集料混凝土小型空心砌块1.igiltweightaggregateconcretesmaiihoihwMock2002-05-30发布20021201实施由家医量心晶道检或总胃发布前言本标准在GB152291994轻集料混凝土小型空心砌块的基础上修订而成。本次修订的主要内容如下：根据新修订的相关标准，对引用标准、原材料等作了相应修改；同时.对产品质量等级作了调整。新增了砌块的最低密度等级和砌块的干缩率等指标；提高了对掺粉煤灰砌块抗冻性要求；对砌块的某些试验方法和检验规则也相应作了调整。本标准自实施之日起.代替GB15229-1994o本批准由国家建筑材料工业局提出。本标准负责起草单位：中国这筑科学研究院建筑工程材料及制品研究所、国家建筑材料工业局标准化研究所。本标准参加起草单位:黑龙江省寒地建筑科学研究院、同济大学材料科学与工程学院、辽宁省建设科学研究院、陕西省建筑科科学研究院、河南建筑材料研究设计院、北京格恩特新新型建材公司、云南可保煤矿陶粒厂和大连亨通建材有限公司。本标准主要起草人：丁威、龚洛书、周运灿、刘巽伯、沈玄、宋淑敏、陈烈芳、计亦奇、邓玉玲、尤志杰、申国权等。本标准首次发布时间为1994年，第一次修订时间为2001年。中华人民共和国国家标准GB/T15229-2002轻集料混凝土小型空心砌块代替GB15229-19941.ightweightaggregateconcretesmalIhollowMock1、范围本标准规定了轻集料混凝土小型空心砌块的术语、分类、技术要求、试验方法、检验规则、堆放和运输等。本标准适用于工业与民用建筑用的轻集料混凝土小型空心砌块。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB175-1999硅酸盐水泥、普边硅酸盐水泥GB1344-1999矿渣硅酸盐水泥、火山灰质硅般盐水泥及粉煤灰硅酸盐水泥GB/T1596-1991用于水泥混凝土中的粉煤灰GB/T4111-1997混凝土小型空心砌块试验方法GB6566-2000建筑材料放射核素限量GB8076-1997混凝土外加剂GB12958-1999复合硅酸盐水泥GB/17431.1-1998轻集料及试验方法第一部分：轻集料GB/T18046-2000用于水泥和混凝土中的粒化高炉矿渣粉JC/T790T985砖和砌块名词术语JCT209-I992（1996）膨帐珍珠岩JGJ28-1986粉吨灰在混凝土和砂浆中应用技术规理JGJ51-1990轻集料混凝土技术规程JGJ52-1992普通混凝土用砂质量标准及检验方法3 术语本标准所采用的术语见JC/T790和JGJ51o分类4 .1类别按砌块孔的排放分为五类：实心（0）、单排孔（1）、双排孔（2）、三排孔（3）和四排孔（4）。4.2 等级4.3 .1段砌块密度等接分为八级:500、600、700、800、900、1000、1200、1400。注：实心砌块的密度等级不应大于800.4.2.按砌块强度等级分为六级：1.5、2.5、3.5、5.0>7.5、10.0o2002-12-01 实施中华人民共和国国家质量监督检注检疫总局2002-05-30批准4.2.3按尺寸允许偏差、外观质量分为：一等品（B）和合格品（C）。4.3标记4.3.1产品标记轻集料混凝土小型空心砌块（LHB）按产品名称、分类、密度等级、强度等级、质量等级和标准编号的顺序进行标记。4.3.2标记示例密度等级为600级、强度等级为1.5级、质量等级为一等品的轻集料混凝土三排孔小砌块。其标记为：1.HB36001.5BGB/T152292002。5原材料5.1水泥：宜采用符合GBI75、GB1344GB12958的水泥。5.2轻集料：5.2.1最大粒径不宜大于IOnnno5.2.2粉煤灰陶粒、粘土陶粒、天然轻集料、超轻陶粒、自燃煤肝石和煤渣应符合GB/T17431.1的要求，其中煤渣的含碳不大于10%;煤渣在陶粒混凝土中的掺量，不应大于轻粗集料总量的30%。5.2.3膨胀珍珠岩符合JC209,但膨胀珍珠岩的堆积密度不宜低于80kgu5.2.4非锻烧粉煤灰轻集料除符合GB117431.1的要求外，S03的含量应小于1船烧失量小于15%。5.3普通砂符合JGJ52的要求。5.4掺合料：符合下列标准要求。5.4.1粉煤灰符合JCJ28GB/T1596的要求。5.4.2磨细矿渣粉应符合GB/T18046的要求。5.5外加剂：符合GB8076有关要求。6技术要求6.1规格尺寸6.1.1主规格尺寸为39OmmXl90n三X190m其他规格尺寸可由供需双方商定。6.1.2尺寸允许偏差应符合表1要求。表1项目名称一等品合格品长度±2±3宽度±2±3高度±2±31 .注：承重结构最小外壁厚度不应小于30mm,肋厚不应小于25mm。2 .保温砌块最小外壁厚度和肋厚不小于20mmo6.2外观质量外观质量应符合表2要求。项目名称一等品合格品缺棱掉角：个数不多于3个方向投影的最小尺寸（mm）O2不大于O30裂缝延伸投影的累计尺寸（mm）不大于O306.3密度等级应符合表3要求。表3_kg/m密度等级砌块干燥表观密度的范围500<500600510600700610700800710800900810900100091010001200IolO12001400121014006.4强度等级符合表4要求者为一等品；密度等级范围不满足要求者为合格品。表4强度等级砌块抗压强度密度等级范围平均值最小值1.51.51.26002.522.52.08003.523.52.812005.05.04.07.57.56.0140010.0210.08.06.5吸水率和相对含水率和干缩率。6.5.1吸水率不应大于22%。6.5.2不同吸水率时，相对含水率应符合表5的要求。干缩率相对含水率不应大于潮湿中等地干燥<0.034540350.03-0.045403530>0,045-0.065353025注：1、相对含水率即砌块出厂含水率于吸水率之比。WlW=W2"X10°式中”,一一砌块的相对含水率wl一一砌块出厂时的含水率w2砌块的吸水率2、使用地区的湿度条件：潮湿一系指年平均相对湿度大于75%的地区；中等一系指年平均相对湿度50%75%的地区；干燥系指年平均相对湿度小于50%的地区。6. 6碳化系数和软化系数加入粉煤灰等火山灰质掺和料的小砌块，其碳化系数不应小于0.8；软化系数不应小于0.75。7. 7抗冻性应符合表6的要求。表6使用条件抗冻标号质量损失强度损失非采暖地区525采暖地区相对湿度W60%相对湿度260%F25F35水位变化，干湿循环或粉煤灰掺量2取代水泥量50%F50注：1 .非采暖地区指最冷月份平均气温高于一5C的地区；采暧地区系指最冷月份平均气温低于或等于一5C的地区。2 .抗冻性合格的砌块的外观质量也应符合6.2条的要求。8. 8放射性应符合GB9196的规定。9. 试验方法砌块各项性能指标的试验，按GB/T4111有关规定进行。其中按第第七章进行干燥收缩试验时，试验进水时间应为48h。放射性试验按GB6566进行。10. 检验规则11. 1检验分类8.1.1出厂检验的检验项目为：尺寸偏差、外观质量、密度、强度、吸水率及相对含水率。8.1.2型式检验的检验项目除8.1.1条外，尚应进行干缩性、抗冻性、放射性、碳化系数和软化系数等项目？有下列之一情况者，必须进行型式检验：a.所采用的轻集料品种或产地变化时；b.正常生产经过3个月时（抗冻性、放射性和干缩性检验每年一次）；c.砌块用的轻集料混凝土的强度等级或密度等级改动时；d.砌块的生产工艺变化时；e.产品停产3个月以上恢复生产时；f.国家监督检验机构提出检验时。8.2组批规则砌块按密度等级和强度等级分批验收。它以用同一品种轻集料配制成的相同密度等级、相同强度等级、质量等级和同一生产工艺制成的IoOOO块轻集料混凝土小砌块为一批；每月生产的砌块数不足100OO块者亦以一批论。8.3抽样规则831出厂检验时，每批随机抽取32块做尺寸偏差和外观质量检验。而后再从合格砌块中，随机抽取如下数量进行其他项目的检验：a.强度：5块。b.密度、吸水率和相对含水率3块。c.干缩性：3块；d.抗冻性：10块；e.放射性：按GB6566。8.4判定规则8. 4.1判定所有检验结果均符合本标准第6章各项技术要求中某一等级指标时，则为该等级。9. 4.2复检检验后，如有以下情况者可进行复检：a.按表1、2检验的尺寸偏差和外观质量各项指标，32个砌块中有7块不合格者；b.除表1、2指标外的其他性能指标有一项不合格者；c.用户对生产厂家的出厂检验结果有异议时。8. 4.3复检的抽样数量和检验项目应与前一次检验相同。8.4.4复检后，若符合相应等级指标要求时，则可判为该等级；若不符合本标准时，则判定该批产品为不合格。9产品合格证、堆放和运输9. 1砌块出厂时，生产厂应提供产品质量合格证书，其内容包括：a.厂名与商标：b.合格证编号及出厂日期；c.产品标记；d.性能检验结果；e.批量编号与砌块数量（块）；f.检验部门与检验人员签字盖章。9. 2产品堆放和运输。9. 2.1砌块应按密度等级和强度等级、质量等级分批堆放，不得混杂。9. 2.2砌块装卸时，严禁碰撞，扔摔，应轻码轻放，不许用翻斗车倾卸。9. 2.3砌块堆放和运输时应有防雨、防潮和排水措施。
