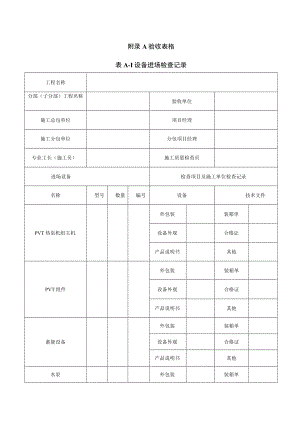

附录A验收表格表A-I设备进场检查记录工程名称分部（子分部）工程名称验收单位施工总包单位项目经理施工分包单位分包项目经理专业工长（施工员）施工质量检查员进场设备检查项目及施工单位检查记录名称型号数量编号设备技术文件PVT热泵机组主机外包装装箱单设备外观合格证产品说明书其他PVT组件外包装装箱单设备外观合格证产品说明书其他蓄能设备外包装装箱单设备外观合格证产品说明书其他水泵外包装装箱单设备外观合格证产品说明书其他阀门外包装装箱单设备外观合格证产品说明书其他施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A-2隐蔽工程检查和验收记录工程名称验收单位施工单位项目经理分包单位分包项目经理专业工长（施工员）施工班组长序号隐蔽工程内容施工单位评定检查记录监理（建设）单位验收记录12345678910施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A-3设备和管道系统安装和检验记录工程名称验收单位施工单位项目经理分包单位分包项目经理专业工长（施工员）施工班组长序P内容施工单位评定检查记录监理（建设）单位验收记录1热泵系统设备及基础的验收2热泵机组的安装3设备的严密性试验及试运行4制冷剂管道及管配件的安装5组件及支架安装6制冷剂管路的强度、气密性试验7输配系统配套设备、管材及配件验收8水泵、水箱等配套设备安装9管道（包括柔性接管）连接10管道（包括柔性接管）安装11管道支吊架12翳除息鬻i等安耆歌装放气阀、13过滤器等其他部件的安装14系统的冲洗排污15隐蔽管道的验收16系统的试压17管道的保温施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A-4电气系统、监测与控制系统安装和检验记录工程名称验收单位施工单位项目经理分包单位分包项目经理专业工长（施工员）施工班组长序号内容施工单位评定检查记录监理（建设）单位验收记录1电气系统电气设备及材料验证2电源质量测试3配电箱（柜）等电气装置安装与接线4配电线路安装、敷设与接线5剩余电流动作的保护装置测试6电气绝缘电阻测试7防雷与接地8PVT组件阵列接线9汇流箱安装与接线10逆变器安装与接线11监控系统传感器、控制器等器件验证与安装12自控线路安装、敷设与接线13电气绝缘电阻测试14通信与信号传输检测15传感器信号精度测试16运行控制功能完整性测试施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A-5水系统冲洗和试压试验记录工程名称验收单位施工单位项目经理分包单位分包项目经理专业工长（施工员）施工班组长试验单位试验负责人试验条件管道材质工作压力冲洗试验压力试压试验压力试验介质环境温度序号试验要求施工单位评定检查记录监理（建设）单位验收记录冲洗试验试压试验施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A-6制冷系统气密性试验记录工程名称验收单位施工总包单位项目经理施工分包单位分包项目经理专业工长（施工员）施工质量检查员试验单位试验负责人试验部位管道编号真空试验试验介质试验压力（MPa）定压时间（h）试验结果管道编号气密性试验试验真空度试验真空度（MPa）定压时间（h）试验结果验收意见施工（调试）单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A7设备单机试运行记录工程名称分部（子分部）工程名称验收单位施工总包单位项目经理施工分包单位分包项目经理专业工长（施工员）施工质量检查员调试单位调试负责人PVT热泵系统单机测试数据记录主机编号调试工况制冷口制热口测试项目测试数据或结果开机前30min60min90min备注室外环境温度（C）太阳辐射强度（Wm2）风速（ms）吸气/排气压力（MPa）油温（）排气温度（C）运转电流（A）运转电压（V）换热器进水温度（C）换热器出水温度（°C）PVT组件温度（C）运转噪声（dB）运动部件异响（有/无）能量调节装置异常（有/无）安全保护装置异常（有/无）施工（调试）单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A8PVT热泵系统蓄能运行和调试记录工程名称分部（子分部）工程名称验收单位施工总包单位项目经理施工分包单位分包项目经理专业工长（施工员）施工质量检查员调试单位调试负责人pvt热泵系统蓄能运行调试数据记录主机编号调试工况蓄冷口蓄热口测试项目测试数据开机前30min60min停机时（蓄热工况水温升至50C或蓄冷工况水温降至3）备注蓄能水箱水温（）室外环境温度（C）太阳辐射强度（Wm2）风速（ms）热泵主机总耗电功率（kW）水泵总耗电功率（kW）系统总制热量或制冷量（kW）系统COPh或COPi停机后蓄能水箱保温性能测试数据测试项目停机时Ih2h3h4h5h6h7h8h9h备注环境温度（C）水箱水温（°C）水箱热损系数（W（m3K）/施工（调试）单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师：（建设单位项目专业技术负责人）年月日表A-9PVT热泵系统供热（供冷）工况联合运行与调试数据记工程名称分部（子分部）工程名称验收单位施工总包单位项目经理施工分包单位分包项目经理专业工长（施工员）施工质量检查员调试单位调试负责人PVT热泵系统供热工况联合运行与调试数据记录主机编号测试项目测试数据开机前30min60min停机时（太阳辐射强度<200Wm2）备注蓄能水箱水温CC）太阳辐射强度（Wm2）室外环境温度（C）风速（ms）热泵主机总耗电功率（kW）水泵总耗电功率（kW）系统总制热量或制冷量（kW）系统COPh或COPi停机后蓄热水箱继续供热性能测试数据测试项目停机时30min60min供热停止（水温V35C）备注水箱水温（C）PVT热泵系统供冷工况联合运行与调试数据记录测试项目供冷开始时30min60min供冷停止（水温>水）备注水箱水温（C）IO施工（调试）单位检查评定结果项目专业质量检查员：年月日监理工程师：监理（建设）单位验收结论（建设单位项目专业技术负责人）年月日Il
