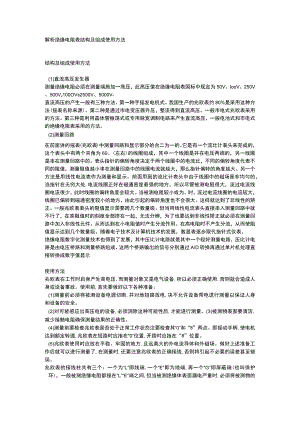

解析绝缘电阻表结构及组成使用方法.docx

解析绝缘电阻表结构及组成使用方法结构及组成使用方法(1)直流高压发生器测量绝缘电阻必须在测量端施加一高压，此高压值在绝缘电阻表国标中规定为50V、IooV、250V、500Vx100OVs2500V、5000V-直流高压的产生一般有三种方法。第一种手摇发电机式。我国生产的兆欧表约80%是采用这种方法(摇表名称来源)。第二种是通过市电变压器升压，整流得到直流高压。一般市电式兆欧表采用的方法。第三种是利用晶体管振荡式或专用脉宽调制电路来产生直流高压，一般电池式和市电式的绝缘电阻表采用的方法。(2)测量回路在前面讲的摇表(兆欧表)中测量回路和显示部分的合二为一的。它是有一个流比计表头来完成的，这个表头中有两个夹角为60。(左右)的线圈组成，其中一个线圈是并在电压两端的，另一线圈是串在测量回路中的。表头指针的偏转角度决定于两个线圈中的电流比，不同的偏转角度代表不同的阻值，测量阻值越小串在测量回路中的线圈电流就越大，那么指针偏转的角度越大。另一个方法是用线性电流表作为测量和显示。前面用到的流比计表头中由于线圈中的磁场是非均匀的，当指针在无穷大处,电流线圈正好在磁通密度最强的地方，所以尽管被测电阻很大，流过电流线圈电流很少，此时线圈的偏转角度会较大。当被测电阻较小或为。时，流过电流线圈的电流较大，线圈已偏转到磁通密度较小的地方，由此引起的偏转角度也不会很大。这样就达到了非线性的矫正。一般兆欧表表头的阻值显示需要跨几个数量级。但当用线性电流表头直接串入测量回路中就不行了，在高阻值时的刻度全部挤在一起，无法分辨，为了也要达到非线性矫正就必须在测量回路中加入非线性元件。从而达到在小电阻值时产生分流作用。在高电阻时不产生分流，从而使阻值显示达到几个数量级。随着电子技术及计算机技术的发展，数显表逐步取代指针式仪表。绝缘电阻数字化测量技术也得到了发展，其中压比计电路就是其中一个较好测量电路，压比计电路是由电压桥路和测量桥路组成。这两个桥路输出的信号分别通过A/D转换再通过单片机处理直接转换成数字值显示使用方法兆欧表在工作时启身产生高电压,而测量对象又是电气设备,所以必须正确使用,否则就会造成人身或设备事故。使用前,首先要做好以下各种准备：(1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量以保证人身和设备的安全。(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。(3)被测物表面要清洁,减少接触电阻确保测量结果的正确性。(4)测量前要检查兆欧表是否处于正常工作状态注要检查其“0”和“8”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在"0”位置,开路时应指在“8”位置。(5)兆欧表使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接线,否则将引起不必要的误差甚至错误。兆欧表的接线柱共有三个：一个为“L”即线端,一个“E”即为地端,再一个"G”即屏蔽端(也叫保护环)，一般被测绝缘电阻都接在“L”“E”端之间,但当被测绝缘体表面漏电严重时,必须将被测物的屏蔽环或不须测量的部分与“G”端相连接。这样漏电流就经由屏蔽端“G"直接流回发电机的负端形成回路,而不在流过兆欧表的测量机构（动圈）。这样就从根本上消除了表面漏电流的影响,特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时,一定要接好屏蔽端钮，因为当空气湿度大或电缆绝缘表面又不干净时,其表面的漏电流将很大,为防止被测物因漏电而对其内部绝缘测量所造成的影响,一般在电缆外表加一个金属屏蔽环与兆欧表的uG"端相连。
