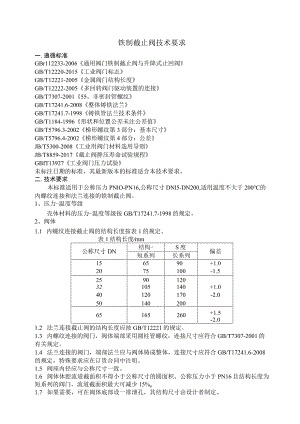

铁制截止阀技术要求一.遵循标准GBr112233-2006通用阀门铁制截止阀与升降式止回阀GB/T12220-2015工业阀门标志GB/T12221-2005金属阀门结构长度GB/T12222-2005多回转阀门驱动装置的连接GB/T7307-200155。非密封管螺纹GB/T17241.6-2008整体铸铁法兰GB/T17241.7-1998铸铁管法兰技术条件GB/T1184-1996形状和位置公差未注公差值GB/T5796.3-2002梯形螺纹第3部分：基本尺寸GB/T5796.4-2002梯形螺纹第4部分：公差JB/T5300-2008工业用阀门材料选用导则JB/T8859-2017截止阀静压寿命试验规程GBfT13927工业阀门压力试验未标注日期的标准，其最新版本的标准适合本技术要求。二.技术要求本标准适用于公称压力PNlO-PN16,公称尺寸DNl5-DN200,适用温度不大于200的内螺纹连接和法兰连接的铁制截止阀。1、压力-温度等级壳体材料的压力-温度等级按GB/T17241.7-1998的规定。2、阀体1.1 内螺纹连接截止阀的结构长度按表1的规定。表1结构长度mm公称尺寸DN结构-S度偏差短系列长系列156590+1.02075100-1.5259012032105140+1.040120170-2.05014020065165260+1.5-2.01.2 法兰连接截止阀的结构长度应按GB/T12221的规定。1.3 内螺纹连接的阀门，阀体端部采用圆柱管螺纹，连接尺寸应符合GB/T7307-2001的有关规定。1.4 法兰连接的阀门，端部法兰应与阀体铸成整体，连接尺寸应符合GB/T17241.6-2008的规定，特殊要求应在订货合同中注明。1.5 阀座内径应与公称尺寸一致。1.6 阀体体腔流道截面积不得小于公称尺寸的圆面积。公称压力小于PN16且结构长度为短系列的阀门，流道截面积最大可减少15%o1.7 如果需要，可在阀体底部设一排泄孔，其结构尺寸由设计者制定。1.8 阀体的最小壁厚按表2的规定。表2阀体的最小壁厚mm公称尺寸DN公称压力PNlOPN16PNlOPN16PN16阀体材料灰铸铁可锻铸铁球墨铸铁155555520666662566666326767740777775078788658888880899100910101251012121501112122001214141.9 端法兰的密封面应相互平行，其平行度应按GB/T1184-1996规定的12级精度。3 .阀盖3.1 阀盖的最小壁厚不得小于表2的规定。3.2 公称尺寸不大于DN65时，阀体与阀盖可采用螺纹连接。公称尺寸大于DN65时应采用法兰连接，密封面为凹凸形式。如有特殊要求需在订货合合中注明。3.3 阀盖与阀体用法兰连接，连接螺栓的数量不得少于4个。3.4 当需要有上密封时，截止阀阀盖上应设有上密封结构。但是允许采用上密封结构的截止阀应在订货合同中注明。4 .阀瓣和阀座4.1 截止阀阀瓣与阀杆连接必须可靠。4.2 阀体与阀瓣密封面可在阀体、阀瓣上直接加工而成，也可镶装密封圈或堆焊其他金属。密封面如采用堆焊，加工后堆焊层厚度不得小于2mm。4.3 阀瓣的开启高度不得小于公称尺寸的四分之一。5 .阀杆与阀杆螺母5.1 阀杆的最小直径按表3的规定。表3阀杆的最小直径mm公称尺寸DNPN10>PN161510201225143218401850206520802410028125321503620040注：阀杆最小直径指螺纹公称直径或阀杆光杆部分直径。5.2 阀杆和阀杆螺母的螺纹为梯形螺纹，其基本尺寸和公差按GB"5796.3和GBfr5796.4的规定。5.3 阀杆和阀杆螺母的有效旋合长度不得小于阀杆直径的1.4倍。5.4 有上密封要求的截止阀，阀杆上应有锥形密封面的凸肩与阀盖形成上密封。6 .填料填料可以是方形、矩形或V形。安装填料时，对有切口的填料允许切成45°,并对切口按120。交叉进行安装。7 .填料压盖填料压盖应采用带孔整体式或分体式，不允许采用开口式，其连接可用T型螺栓，也可用活节螺栓。8 .支架8.1 支架可以与阀盖制成整体，也可以设计成两体，由设计者确定。8.2 对于电、液和气驱动的阀门，支架与驱动装置连接法兰的尺寸应符合GB/T12222的规定。9 .手轮9.1 截止阀的手轮（包括驱动装置的手轮），顺时针旋转为关，逆时针旋转为开，轮缘上要有明显的指示关闭方向的箭头和“关”字，或开、关双向箭头及“开”、"关"两字。9.2 手轮应用螺母固定在阀杆螺母或阀杆上。10 .材料阀门主要零件的材料按JB/T5300的规定选用。11 .壳体强度和密封截止阀壳体强度和密封，应符合GB/T13927的规定。12 .静压寿命截止阀按JB/T8859规定的方法试验后，其静压寿命次数应达到表4的要求。表4截止阀的静压寿命次数公称尺寸DN静压寿命次数/次100>2500>125>200013 .试验方法13.1 截止阀压力试验方法按GB/T13927的规定。13.2 截止阀静压寿命试验按JB/T8859的规定14 .标志截止阀的标志按GB/T12220的规定。三.其他1、其他未尽事宜按照设计要求或国标、行标规定。2、质保期满足招标单位提出的要求，且不低于行业同类产品的质保年限。
