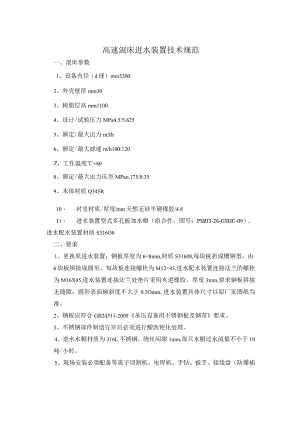

高速混床进水装置技术规范.docx

高速混床进水装置技术规范一、混床参数1、设备内径（d球）mm32002、外壳壁厚mm303、树脂层高mm11004、设计/试验压力MPa4.5/5.6255、额定/最大出力m3h6、额定/最大滤速m/h100/1207、工作温度<608、额定/最大出力压差MPao.175/0.359、本体材质Q345R10、 衬里材质/厚度mm天然无硅半硬橡胶/4.811、 进水装置型式多孔板加水帽（组合件，图号：PSRI3-26-GSHC-09）,进水配水装置材质S316O8二、要求1、更换原进水装置，钢板厚度为6=8mn,材质S31608,每块板折成槽钢型，由6块板拼接成圆形，每块板连接螺栓为M12×45,进水配水装置连接法兰的螺栓为M16X45,进水装置连接法兰处垫片采用夹进橡胶，厚度3mm,要求钢板拼接无缝隙，圆形表面倾斜度不大于0.5Omm,进水装置具体尺寸以原厂家图纸为准。2、钢板应符合GB24511-2009承压设备用不锈钢板及钢带要求。3、不锈钢部件制造完毕后必须进行酸洗钝化处理。4、进水水帽材质为316L不锈钢，绕丝间隙1mm,每只水帽过水流量不小于10吨/小时。5、现场安装必须配备等离子切割机、电焊机、手钻、扳手、接线盘（防爆插头）等工器具。6、顶板安装应牢固，与混床体衔接严密无开缝，错位等缺陷发生。7、投用后应能保证混床最大处理量为900吨/小时。8、混床内部施工时间需严格控制，要求在48小时内完成，（自混床人孔开出算起至人孔封闭完成），故此施工各项准备工作应考虑细致，工作进度计划制定详细,具体施工日期以电厂通知为准。9、中标单位需将原来的进水板进行拆除后，并送至电厂指定仓库。10、施工单位人员入厂后必须遵守电厂安全生产管理规定并承担现场安全责任。
