第3章接续设备.ppt

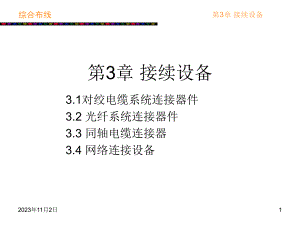

综合布线第3章 接续设备2023年11月2日1第3章 接续设备3.1对绞电缆系统连接器件 3.2 光纤系统连接器件 3.3 同轴电缆连接器3.4 网络连接设备 综合布线第3章 接续设备2023年11月2日2 接续设备是综合布线系统中各种连接器件的统称，意指用于连接电缆线对和光纤的一个器件或一组器件，常称为连接器件（Connecting Hardware）。它不仅包括各种缆线连接器、连接模块、适配器、配线架/箱、跳接设备、端子设备，以及配线管理组件，也包括网络连接设备等。综合布线第3章 接续设备2023年11月2日33.1 对绞电缆系统连接器件 对绞电缆系统连接器件包括配线架、信息模块和跳线等，主要用于端接或直接对绞电缆，使对绞电缆和连接器件组成一个完整的信息传输信道。综合布线第3章 接续设备2023年11月2日43.1.1 对绞电缆连接器 对绞电缆与终端设备或网络连接设备连接时所用的连接器称为信息模块，常见的信息模块主要有两种形式，一种是RJ-45，如图3.1所示；另一种是RJ-11，如图3.2所示。图 3.1 RJ-45普通模块、紧凑式模块、免打模块图 3.2 RJ-11电话模块综合布线第3章 接续设备2023年11月2日51.RJ-45信息模块 RJ-45信息模块插座一般用于工作区对绞电缆的端接，通常与跳线进行有效连接。图 3.3 RJ-45信息模块综合布线第3章 接续设备2023年11月2日6图 3.4 RJ-45屏蔽信息模块结构图综合布线第3章 接续设备2023年11月2日7图 3.6 6类RJ-45信息模块(1)5e类屏蔽与非屏蔽RJ-45信息模块图 3.5 5e类屏蔽与非屏蔽RJ-45模块 综合布线第3章 接续设备2023年11月2日8 2.RJ-45水晶头 RJ-45水晶头俗称RJ-45插头（RJ-45 Modular Plug），用于数据电缆的端接，实现设备、配线架模块间的连接及变更，其结构如图3.7所示。图3.7 RJ-45水晶头结构图综合布线第3章 接续设备2023年11月2日9 RJ-45水晶头通常接在对绞线的两端，形成跳线。图3.8是RJ-45水晶头与对绞线端接后的实物图。图 3.8 RJ-45水晶头与对绞电缆端接后的实物图综合布线第3章 接续设备2023年11月2日10 RJ-45连接器是8针连接器，在图3.9中我们分别标出了RJ-45水晶头和RJ-45信息模块插座每个针的序号。a）RJ-45水晶头的针序号 b）RJ-45插座的推荐颜色及线对分配图 （TIA/EIA 568-A）图3.9 RJ-45水晶头针序号及线对分配综合布线第3章 接续设备2023年11月2日11引针号12345678ANSI/TIA/EIA 568-A 白/绿 绿 白/橙 蓝 白/蓝 橙 白/棕 棕 ANSI/TIA/EIA 568-B 白/橙 橙 白/绿 蓝 白/蓝 绿 白/棕 棕 表 3.1 线序标准综合布线第3章 接续设备2023年11月2日123.1.2 对绞电缆配线架 配线架是对缆线进行端接和连接的装置，在配线架上可进行互连或交接操作。图 3.10 5e类增强型/6类快接式配线架 综合布线第3章 接续设备2023年11月2日13 1.110型配线架 110系列配线架是由高分子合成阻燃材料压模而成的塑料件，其上装有若干齿形条，每行最多可端接25对线。110型配线架有25对、50对、100对、300对多种规格。例如，在25对的110配线架基座上安装时，应选择5个4对连接块和1个5对连接块，从左到右完成白区、红区、黑区、黄区和紫区的安装，如图3.11所示。图 3.11 25对的110配线架综合布线第3章 接续设备2023年11月2日14图 3.12 机架型110A配线架图 3.13 110P型配线架组件综合布线第3章 接续设备2023年11月2日15 2.模块式快速配线架 模块式快速配线架又称为机柜式配线架，是一种48.26cm(19in)的模块式嵌座配线架。它通过背部的卡线连接水平或垂直干线，并通过前面的RJ-45水晶头将工作区终端连接到网络设备。如图3.14所示是一个模块式配线架的外形图。图 3.14 模块式快速配线架综合布线第3章 接续设备2023年11月2日16 3新型110配线架（1）110 VisiPatch配线架（2）模块化可翻转配线架图 3.15 Patch Max 110GS3配线架综合布线第3章 接续设备2023年11月2日173.1.3 跳接设备 1110型交连硬件系统 在缆线跳接设备中有多种方法可实现跳接目的，目前110型交连主要有110A和110P两种交连硬件系统及其交连方式。（1）110A型交连硬件系统 （2）110P型交连硬件系统综合布线第3章 接续设备2023年11月2日18 2.110C连接块 3.110型接插线 4.缆线管理器 5电源配接线 6测试线图 3.19 缆线管理器综合布线第3章 接续设备2023年11月2日193.1.4 端子设备 端子设备主要包括各种类型的信息插座、缆线接头和插头；除了模块化插座之外，还有与之配套使用的多功能适配器(板)、面板与表面安装盒，以及多功能适配器等。综合布线第3章 接续设备2023年11月2日20图 3.20 信息插座盒图 3.21 符合国标86型结构的各类面板综合布线第3章 接续设备2023年11月2日213.2 光纤系统连接器件综合布线第3章 接续设备2023年11月2日223.2.1光纤连接器 光纤活动连接器是连接两根光纤或光缆使其成为光通路可以重复装拆的活接头。它能把光纤的两个端面精密对接起来，常用于光源到光纤、光纤到光纤以及光纤与探测器之间的连接。综合布线第3章 接续设备2023年11月2日23 1光纤连接器的基本结构 目前，大多数光纤连接器（Fiber Optic Connector）由3个部分组成，即两个光纤插头和一个耦合管，如图3.24所示。图 3.24 光纤连接器的基本结构综合布线第3章 接续设备2023年11月2日24 2光纤连接器的性能 （1）光学性能 插入损耗（Insertion Loss）即连接损耗，是指因光纤连接器的接入而引起的链路有效光功率的损耗。插入损耗越小越好，一般要求应不大于0.5dB。回波损耗（Return Loss，Reflection Loss）是指连接器对链路光功率反射的抑制能力，其典型值应不小于20dB。（2）机械性能 互换性、重复性及插拔次数。抗拉强度。工作温度。综合布线第3章 接续设备2023年11月2日25 （3）影响光纤连接器性能的主要因素 纤芯（或模场）尺寸失配 数值孔径失配 折射率分布失配 图 3.25 纤芯尺寸失配 图 3.26 数值孔径失配 图 3.27 折射率分布失配 综合布线第3章 接续设备2023年11月2日26 端面间隙过大 轴线倾角过大 横向偏移或同心度 菲涅尔反射 图 3.28 端面间隙过大 图 3.29 轴线倾角过大 图 3.30 横向偏移综合布线第3章 接续设备2023年11月2日27 （4）改善光纤连接器性能的措施 由于光纤通信技术应用领域不断扩大，对光纤连接器提出的要求也越来越多，其技术也在不断进行改进，目的是努力降低插入损耗，尽可能提高回波损耗，并改善连接器的机械耐力（重复插拔性能）和温度性能。目前改进工作主要从以下两个方面入手：改进制作材料。改进插针体对接端端面的对接方式和端面的 加工工艺。综合布线第3章 接续设备2023年11月2日28 3常用光纤连接器（1）FC型光纤连接器 图3.31 FC型光纤连接器结构 图 3.32 FC/PC适配器综合布线第3章 接续设备2023年11月2日29（2）SC型光纤连接器图 3.33 SC型光纤连接器（a）SC型光纤连接器、SC型适配器及SC/PC适配器（b）双芯SC型光纤连接器连接示意 综合布线第3章 接续设备2023年11月2日30（3）ST型光纤连接器图3.34 ST型连接器、ST型适配器及ST/PC适配器（a）ST型连接器、ST型适配器（b）ST/PC适配器（c）双芯ST型光纤连接器连接示意 综合布线第3章 接续设备2023年11月2日31 4新一代光纤连接器 第一类是在插头直径为2.5mm连接器的基础上加以改进，如NTT公司的简化SC连接器、Panduit公司的双联插头的FJ型连接器、Seicor公司的单插头但含有二芯和四芯光纤的SC/DC和SC/QC连接器等。第二类是围绕光纤带而设计的多芯光纤连接器，即MT型的系列光纤连接器。该类连接器采用的也是插拔式锁紧结构。图 3.35 MT-RJ型光纤连接器综合布线第3章 接续设备2023年11月2日32 第三类是插头直径为l.25mm的小型连接器。如美国贝尔研究室开发出来的LC型连接器，日本NTT公司的MU型连接器，瑞士Diamond公司的E-2000型连接器等。如图3.36所示是朗讯公司（Lucent）开发的一种LC型光纤连接器，其标准号为FOCIS10。图 3.36 LC型光纤连接器综合布线第3章 接续设备2023年11月2日33 第四类是无套管的光纤连接器，如NTT公司的FPC、PLC连接器等。目前，许多公司如3M 公司推出了SC、ST单、多模快接式连接器，如图3.37所示，能使光纤网络连接更加快捷简便。（a）SC多模快接式连接器（b）ST多模快接式连接器 图3.37 快接式连接器 综合布线第3章 接续设备2023年11月2日34 5光纤连接器的表示 在实际中，光纤连接器多采用如图3.38所示的方式，指定光纤的模式类型（单模还是多模）、接头的型号、连接器所连光纤的长度，以及光纤外径。例如OFCSFC/PC3010表示单模光纤活动连接器、FC/PC型接头、光纤外直径3mm、长度10m。OFC-光 纤 长 度 /m光 纤 外 径：09表 示 0.9 mm,20表 示 2.0 mm,30表 示 3.0 mm接 头 型 号：FC/FC、FC/PC、FC/UPC、FC/APC、ST/PC、ST/UPC、SC/PC、SC/UPC、SC/APC光 纤 的 模 式 类 型：多 模 或 单 模图3.38 光纤连接器的表示综合布线第3章 接续设备2023年11月2日353.2.2 光信号转换器件 1.光开关 光开关是一种具有一个或多个可选择的传输端口对光传输线路或集成光路中的光信号进行相互转换或逻辑操作的器件，可以实现主/备光路切换，光纤、光器件的测试等。根据光开关的工作原理，可分为机械式和非机械式两大类。综合布线第3章 接续设备2023年11月2日36 2.光纤耦合器 光纤耦合器(Coupler)是一类能使传输中的光信号在特殊结构的耦合区发生耦合，并进行再分配的器件，又称为分支器(Splitter)。如图3.39所示，就是一种常见单模光纤分支器。图 3.39单模光纤分支器综合布线第3章 接续设备2023年11月2日373.2.3 光纤配线架 光纤配线架（Fiber Panel）是光纤传输系统中一个重要的配套接续设备。它采用模块化设计，允许灵活地把一条线路直接连到一个设备线路或利用短的互连光缆把两条线路交连起来。综合布线第3章 接续设备2023年11月2日38 1光纤配线架的基本功能光纤配线架的基本功能 光纤固定光纤固定 光纤熔接光纤熔接 光纤配接光纤配接 光纤存储光纤存储 综合布线第3章 接续设备2023年11月2日39 2光纤配线架的结构类型 （1）机柜式光纤配线架 机柜式光纤配线架采用封闭式结构，纤芯容量比较固定，外形也较为美观，如图3.40（a）所示。图3.40 机柜式光纤配线架综合布线第3章 接续设备2023年11月2日40 机架式光纤配线架一般采用模块化设计，如图3.41（a）、（b）所示，是一种简易型机架式(24口、ST、SC、FC可选)光纤配线架。用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上。图 3.41（a）机架式光纤配线架 图 3.41（b）ST光纤配线架 综合布线第3章 接续设备2023年11月2日41 壁挂式光纤配线架一般为箱体结
