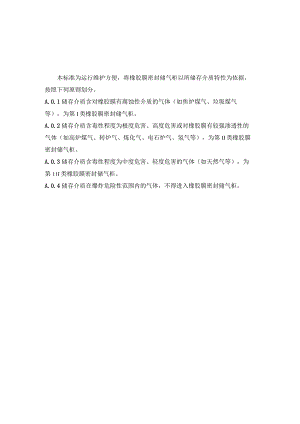

本标准为运行维护方便，将橡胶膜密封储气柜以所储存介质特性为依据，按照下列原则划分。A.0.1储存介质含对橡胶膜有腐蚀性介质的气体（如焦炉煤气、垃圾煤气等），为第I类橡胶膜密封储气柜。A.0.2储存介质含毒性程度为极度危害、高度危害或对橡胶膜有较强渗透性的气体（如高炉煤气、转炉气、炼化气、电石炉气、氢气等），为第II类橡胶膜密封储气柜。A.0.3储存介质含毒性程度为中度危害、轻度危害的气体（如天然气等），为第11I类橡胶膜密封储气柜。A.0.4储存介质在爆炸危险性范围内的气体，不得进入橡胶膜密封储气柜。橡胶膜密封储气柜按结构型式划分为单段式及两段式。为便于运行维护，本标准将橡胶膜密封储气柜的组成重新进行了划分。B.0.1单段橡胶膜密封储气柜组成1柜体系统（侧板、立柱、柜底板、防风桶架（环形走道）、柜顶系统）。2活塞系统（活塞架、活塞底板）。3密封系统（橡胶膜、波形板、密封型钢及连接件）。4附属设备（调平装置、放散装置、测高装置、检修装置（密封门、柜壁人孔、活塞人孔）。5配套设施（冷水排放及加热系统、通风系统、防雷防静电系统、照明系统、监控系统）。OOOOOq0B.0.2双段橡胶膜密封储气柜组成1柜体系统（侧板、立柱、柜底板、防风桶架（环形走道）、柜顶系统）。2活塞系统（活塞架、活塞底板、T围栏）。3密封系统（橡胶膜、波形板、密封型钢及连接件）。4附属设备（调平装置、放散装置、机械测高装置、检修装置）。5配套设施（冷水排放及加热系统、通风系统、防雷防静电系统、照明系统、监控系统）。附录C橡胶膜密封储柜常用维修方案（资料性附录）C. 0.1柜体系统与活塞系统的部分构件常用修理，可参见表C.0.1执行。表C.0.1柜体系统与活塞系统常用维修方案序号检修部位检修内容施工方法备注1底板（上面）变形、凹陷、鼓包、渗漏、防腐失效1、发现有漏气点，立即堵漏，再用玻璃钢加固。2、防腐蚀失效达到表1,采用喷砂除锈，达到Sa2.5级;刮腻子找平;刷二遍底涂;喷二遍中涂；喷二遍面涂。3、防腐蚀失效超出表1,方法1：玻璃钢加固，采用喷砂除锈，达到Sa2.5级，刮腻子找平；刷二遍底涂，衬二层玻璃钢，喷二遍面涂；方法2：更换钢板，按照原设计图纸，将原钢板表面清除干净，凸起部位整理平，然后铺设新钢板，按照焊接工艺方案施工，焊缝抽真空检查。2活塞板变形、凹陷、鼓包、渗漏、防腐失效1、发现有漏气点，立即堵漏，再用玻璃钢加固。2、防腐蚀失效达到表1,采用喷砂除锈，达到SaZ5级;刮腻子找平;刷二遍底涂；喷二遍中涂；喷二遍面涂。3、防腐蚀失效超出表1,方法1：玻璃钢加固，采用喷砂除锈，达到SaZ5级，刮腻子找平；刷二遍底涂，衬二层玻璃钢，喷二遍面涂。方法2：更换钢板，按照原设计图纸，将原中心钢板拆除，然后铺设新钢板，按照焊接工艺方案施工，焊缝抽真空检查。3与气体接触壁板变形、凹陷、鼓包、渗漏、防腐失效1、发现有漏气点，立即堵漏，再用玻璃钢加固。2、防腐蚀失效达到表1,采用喷砂除锈，达到SaZ5级:刮腻子找平；刷二遍底涂；喷二遍中涂；喷二遍面涂。3、防腐蚀失效超出表1,方法1：玻璃钢加固，采用喷砂除锈，达到Sa2.5级，刮腻子找平；刷二遍底涂，衬二层玻璃钢，喷二遍面涂；方法2：更换钢板，按照原设计图纸，隔一方将原钢板拆除，更换新钢板，依次更换，按照焊接工艺方案施工，焊缝做燥油渗透检查。4柜顶外面防腐蚀失效1、防腐蚀失效达到表L采用喷砂除锈，达到Sa2.5级;刮腻子找平;刷二遍底涂;喷二遍中涂；喷二遍面涂。3、防腐蚀失效超出表L采用喷砂除锈，达至Ba2.5级，刮腻子找平；刷二遍底涂，衬二层玻璃钢，喷二遍面涂。5活塞顶桁架构件扭曲将扭曲部位型钢拆除，按照原设计图纸更换新的型钢。6焊缝焊缝裂纹用动力工具打磨原焊缝，达到相关标准，然后按照原设计图纸要求补焊。C.0.2密封系统常用修理方案详见表C.0.2。表C.0.2密封系统常用修理方案序号检修部位检修内容施工方法备注1连接橡胶膜部位活塞、T形挡板等构件的对漏气部位进行检查，如腻子胶缺失或失效，拆卸密封连接件，重新铺设腻子胶后，密封面紧固螺栓。2橡胶膜扭曲、皱折、泄漏、破损对破损处进行打磨，均匀涂抹强力胶后，将沾补材料按压稳固，静置12小时。如因橡胶膜老化出现大面积的裂纹、破损，则需更换新橡胶膜。3连接件T形挡板、构件的腐蚀1、防腐蚀失效达到表1,采用喷砂除锈，达到Sa2.5级；刮腻子找平；刷二遍底涂；喷二遍中涂；喷二遍面涂。3、防腐蚀失效超出表L应更换T形挡板、构件。C.0.3附属设备与配套设施常用修理方案可详见表C.0.3o表CO3附属设备与配套设施常用修理方案序号检修部位检修内容施工方法备注1阀门有效或失效对有效阀门进行保养，对失效阀门更换2手动卷扬机有效或失效对有效卷扬机进行保养，转动灵活；对失效卷扬机更换。3机械表有效或失效对有效机械表进行拆卸、检查，传动部位保养;对失效部件更换,对失效表盘进行打磨、刷漆、标识。4钢丝绳钢丝绳磨损及断丝有效钢丝绳打油保养，磨损及断丝钢丝绳更换5柜顶滑轮轮槽沟磨损和轴承转动对有效转动轮进行拆卸、检查，传动部位保养；对失效的转动轮进行拆卸、检查，根据检查结果，更换失效的轴或轴承，如轮毂磨损严重，则需整体更换。6导向滑轮导向装置是否灵活对灵活导向装置保养；不灵活导向装置修理，无法修理，应更换。附录D橡胶膜密封储气柜常用防腐方案（资料性附录）D. 0.1所有的钢结构件必须环保喷砂除锈。除锈后的钢材表面至少达到涂装前钢材表面锈蚀等级和除锈等级GB8923中的Sa2.5级要求。D.0.2除锈检查合格后，涂料施工应满足工业设备及管道防腐蚀工程施工规范GB507271、工业设备及管道防腐蚀工程验收规范GB50726的哟求。D.0.3涂漆的种类和涂层道数、干膜厚度等涂刷质量应按设计要求进行，在设计未规定时，可参照下表执行。表面色按业主方提供的涂漆及表面色工程统一规定要求。表D.1一般腐蚀条件防腐方案序号部位油漆品种道数干膜厚度1与煤气接触部位环氧铁红底漆二道三90Hnl环氧沥青中间漆二道150m环氧沥青面漆二道=100m2不与煤气接触部位环氧铁红底漆二道=90m环氯云铁中间漆一道工60Hnl氯磺化聚乙烯橡胶面漆（双组份）二道=60m表D.2重腐蚀条件防腐方案序号部位油漆品种道数干膜厚度1与煤气接触部位环氧铁红底漆二道=90m环氧沥青中间漆二道=150m环氧沥青面漆二道=100m2不与煤气接触部位环氧铁红底漆二道90m环氧云铁中间漆一道芸60Hnl氯磺化聚乙烯橡胶面漆（双组份）二道工60Hnl
