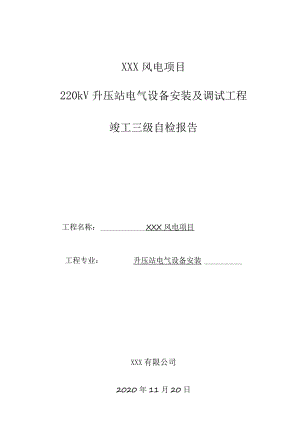

XXX风电项目220kV升压站电气设备安装及调试工程竣工三级自检报告工程名称：XXX风电项目工程专业：升压站电气设备安装XXX有限公司2020年11月20日220kV升压站电气设备安装及调试工程三级自检报告工程名称XXX风电项目建设单位XXX新能源有限公司设计单位XXX电力勘测设计院有限公司总承包单位XXX工程咨询院有限公司监理单位XXX管理有限公司施工单位XXX有限公司工程概况220kV升压站电气设备安装及调试工程是本项目中的重点部分，直接关系到该该风电项目能否并网发电的关键。本工程于2020年08月14日开工，至2020年11月20日完工。本风电场22OkV升压变电站主变压器采用双绕组有载调压升压变压器，电压变比为230±8X1.25%37kV,YN,yn+d,Ud=12.5%,容量为IOoMVA。35kV配电装置选用三相交流50Hz的户内成套装置KYN-40.5铠装移开式设备，采用加强绝缘型结构，一次元件主要包括断路器、操动机构、电流互感器、避雷器等。运行灵活、供电可靠，维护方便。35kV无功补偿采用动态无功补偿装置o升压站暂定装设1组补偿容量为士1800OkVar的SVG及1组补偿容量为+1200OkVar补偿电容器组,成套装置满足每段35kV母线侧无功补偿容量从TOOOkvar到+3000OkVar可连续调节的要求，响应时间小于30mso自检情况为保证安装工程的质量，根据工程的实际情况，我公司成立三级自检小组，于2019年9月20日由现场施工项目部牵头组织安装班组、试验班组、项目部管理人员、公司质检部门、公司领导组成三级自检小组，对22OkV升压站电气设备安装及调试工程进行全面细致的自检验收。公司副经理XXX、项目总工XXX带领一次安装人员进行一次设备的安装质量检查；公司副总工XXX、项目经理XXX带领二次安装人员及试验调试人员对二次部分进行安装质量检查。通过检查，及时对部分未满足规范要求的安装缺陷进进行了处理。2020年11月18日，自检小组再次对220KV升压站安装及调试工程进行复检，复检后得出本工程主要项目均自检合格的结论。自检评价:施工班组级自检试验调试班组自检项目部自检公司级抽检主变压器系统设备安装单位工程；主控及直流设备安装单位工程；35kV配电装置安装单位工程；22OkV屋外配电装置电气安装单位工程；站用低压配电装置安装单位工程；无功补偿装置安装单位工程；全站电缆施工安装单位工程；全站接地装置安装单位工程；全站电气照明装置安装单位工程；水工设备安装单位工程。经检查以上单位工程所属各分部、分项工程均已验评合格。施工负责人：日期：自检评价:主变压器系统设备安装单位工程；主控及直流设备安装单位工程；35kV配电装置安装单位工程；22OkV屋外配电装置电气安装单位工程；站用低压配电装置安装单位工程；无功补偿装置安装单位工程；全站电缆施工安装单位工程；全站接地装置安装单位工程；全站电气照明装置安装单位工程；水工设备安装单位工程。经检查以上单位工程所属各分部、分项工程均已验评合格。经试验调试及检查以上单位工程所属各分部、分项工程均已验评合格。试验负责人：日期：自检评价:主变压器系统设备安装单位工程；主控及直流设备安装单位工程；35kV配电装置安装单位工程；220kV屋外配电装置电气安装单位工程；站用低压配电装置安装单位工程；无功补偿装置安装单位工程；全站电缆施工安装单位工程；全站接地装置安装单位工程；全站电气照明装置安装单位工程；水工设备安装单位工程。经检查以上单位工程所属各分部、分项工程均已验评合格。经试验调试及检查以上单位工程所属各分部、分项工程的质量控制资料及安全功能检测记录基本齐全；实体（观感）质量良好。项目负责人：日期：抽检评价:抽检了本工程十个单位工程，所属各分部、分项工程的质量控制资料及安全功能检测记录，资料基本齐全，工程实体（观感）质量良好。已具备申请竣工验收条件。公司级负责人：B期：备注：1、班组级自检100%2、项目部抽检50%3、公司级抽检20%22OkV升压站电气安装工程三级自检验收表主变压器系统设备安装验收表验收1部位：主变压镭编号：01序号验收项目验收内容主要判据结论1.质量控制资料及安全功能检测记录变压器运输冲击检查记录齐全、完整、准确合格2.变压器绝缘油试验检查记录齐全、完整、准确合格3.变压器气体继电器检验记录齐全、完整、准确合格4.变压器器身检查签证记录齐全、完整、准确合格5.变压器冷却器密封试验签证记录齐全、完整、准确合格6.变压器真空注油及密封试验签证记录齐全、完整、准确合格7.导线液压施工检查记录齐全、完整、准确合格8.主变本体交接试验记录齐全、完整、准确合格9.安装验收评定记录齐全、完整、准确合格10.主变保护装置试验报告齐全、完整、准确合格11.温度表检测报告齐全、完整、准确合格12.主变保护、测控、仪表功能检查功能使用、显示正常合格13.实体（观感）质量验收变压器油位正常合格14.变压器储油柜胶囊或隔膜气密性、金属波纹储油柜气密性。无泄漏合格15.变压器安全气道隔膜与法兰连接严密、不与大气相通合格16.变压器安全气道阀盖与弹簧无变动合格17.变压器气体继电器连通管升高坡度便于气体排向气体继电器合格18.变压器压力释放阀检查严密、不与大气相通合格19.变压器冷却器支座及拉杆法兰面平行、密封垫居中不偏心受压合格20.变压器净油器滤网完好合格21.整体密封无渗油合格22.本体接地牢固、导通良好合格23.中性点隔离刀闸外观检查清洁、无裂纹合格24.中性点电流互感器外观检查完整、无裂纹合格25.中性点避雷器外观检查瓷件光洁，完整、无裂纹合格26.引下线及中性点软母线外观检查无断股、松散及损伤、变形合格27.控制柜及端子箱密封检查良好、防水、防潮、防尘合格28.高低压套管外观检查瓷件无损伤、裂纹合格29.有载调压开关外观检查牢固、防水良好合格30.有载调压机构检查牢固、操作正常合格31.本体端子箱外观检查牢固、防水良好合格32.二次回路导线绝缘层完好，配线连接牢固；电缆外观无损伤：接地可靠合格验收缺陷整改处理情况,序号缺陷项目名称消缺整改时间整改完成情况1主变本体需进行清洁卫生打扫2高压侧套管未刷相色漆3主变本体部分油漆被刮掉需补漆4以下空白收体论验总结班组级：（签名）日期：年月日项目部级：（签名）日期：年月日公司级：（签名）日期：年月日22OkV升压站电气安装工程三级自检验收表保护、控制及直流装置安装验收表验收部位：保护、控制及直流设备编号：03序号验收项目验收内容主要判据结论1质量控制资料及安全功能检测记录屏柜基础检查记录齐全、完整、准确合格2屏柜安装验收评定记录齐全、完整、准确合格3设备开箱检查记录齐全、完整、准确合格4实体（观感）质量干式变压器引出线相间及对地距离符合实际要求合格合格柜体、基础接地检查5装置、仪表、柜内元件检查清洁，无机械损伤，无裂纹合格6出线端子检查与导线连接紧固端子不受外力合格7基础及本体接地分别接地，且应有2点可靠连接接地网合格8屏柜就位盘体固定牢固，盘间接缝V2mm合格9盘柜接地盘柜与基础连接牢固，导体良好合格10柜上的电气部件检查载流体相间及时地距离和表面漏电距离符合GB7251-2005规定合格11总体检查带电体间及带电体与其他物体间距离符合GB50149-2010规定合格12二次回路接线检查导线绝缘层良好，无中间接头,布线整齐美观合格验收缺陷整改处理情况：序号缺陷项目名称消缺整改时间整改完成情况1少量电缆未挂电缆牌2直流屏需进行清洁卫生打扫3以下空白收体论验总结班组级：（签名）日期：年月日项目部级：（签名）日期：年月日公司级：（签名）日期：年月日35kV配电装置设备安装验收表验收部位：35kV高压配电装置编号：04序号验收项目验收内容主要判据结论1质量控制资料及安全功能检测记录安装验收评定记录齐全、完整、准确合格2交接试验报告齐全、完整、准确合格3基础检查记录齐全、完整、准确合格4实体（观感）质量验收配电柜安装间隔布置符合设计规定合格5柜体接地底架与基础间接触牢固，导通良好合格6开关柜电气部件检查动触头与静触头的接触精密，可靠合格7硬母线安装色相及油漆齐全，正确，连接紧固合格8断路器检查动作灵活，复位准确、迅速，扣合可靠合格9二次回路检查导线绝缘层良好，无中间接头，布线整齐美观合格10导线芯线外观无损伤合格11二次回路连接件铜质制品合格12隔离开关检查操作灵活，无卡涩合格13避雷器密封良好；螺栓连接齐全、紧固；接地有2点与地网可靠连接合格14互感器铭牌标志完整、清晰、接地牢固、导通良好合格验收缺陷整改处理情况：序号缺陷项目名称消缺整改时间整改完成情况135kV开关柜后柜需进行清洁卫生打扫2以下空白收体论验总结班组级：（签名）日期：年月日项目部级：（签名）日期：年月日公司级：（签名）日期：年月日22OkV升压站电气安装工程三级自检验收表22OkV配电装置电气设备安装验收表验收1部位：22OkV配电装置（密封组合电气）编号：05序号验收项目验收内容主要判据结论1质量控制22OkV密封组合电器安装验收评定记录齐全、完整、准确合格2SF6气体试验检测报告齐全、完整、准确合格3功能检测记录电气交接试验报告齐全、完整、准确合格4设备基础检查记录齐全、完整、准确合格5SF6气体密度继电器检验报告齐全、完整、准确合格导线液压施工检查记录齐全、完整、准确合格6实体（观感）质量验收SF6气体抽样检验符合IEC376规定合格7封闭式组合电器操作机构检查操作机构动作准确、可靠，分合闸指示正确合格8法兰连接检查密封槽及法兰面光洁，无裂纹合格9SF6含水量符合制造厂家规定合格10接地线安装检查连接螺栓紧固，各元件法兰连接处跨接可靠，导通良好
