塔吊基础施工方案.docx

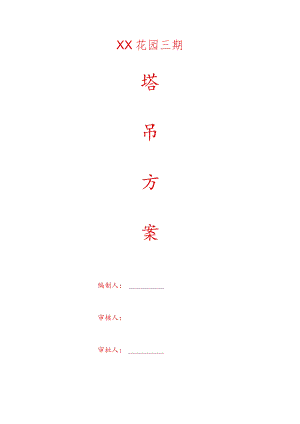

XX花园三期塔吊方案编制人：审核人：审批人：1、平面布置32、塔吊选型33、初定塔吊基础方案34、计算书34、1基础承载力验算34、1、1荷载计算：34、1、2工程地质情况及力学特征44.2承台配筋65、施工要求75、L塔吊基础施工工艺流程75、2.施工要点75、2、1基础石方开挖：75、2、2砖胎膜：75、2、3钢筋加工、绑扎：7氏24防雷接地及地脚螺栓：75、2、5混凝土浇筑养护：76、设计依据7附图一：8#楼塔吊示意图、附图二：9#楼塔吊示意图、附图三：8#、9#楼塔吊平面图、附图四：8#楼基础图、附图五：9#楼基础图、附图六：8#楼塔吊与四周柱梁关系图、附图七：9#楼塔吊与四周柱梁关系图1、 平面布置按照XX花园（三期）施工组织设计所述，本工程设置2台塔式起重机，塔吊布置在拟建建筑物的8#楼A单元及B单元及9#楼之间，具体位置见塔吊平面图。2、 塔吊选型根据工程规模，塔吊选用QTZ63G型塔吊，工作半径为50M,最大起重重量为5T,选用1.6M标准节。3、 初定塔吊基础方案根据XX花园（三期）工程地质勘察报告所述的工程地质情况，塔吊基础所处位置土石方较好，可以直接承受塔吊及基础产生的荷载，本工程拟直接在地基持力层设置塔吊承台，承台混凝土标号为C35,根据塔吊使用说明书承台基础为4000X4000×1800o4、 计算书4、1基础承载力验算4、1、1荷载计算：1、地基承受荷载标准值塔吊吊钩高度H及塔身自重8#楼建筑总高度65m、9#楼建筑总高度78.9m,取最大值为78.9m,塔吊承台面标高约为-8.75m,基础高1800,塔吊标准节为2m,需标准节为1+40+1,按照塔吊使用说明书工作状态时：塔吊自重承台自重为：1.8×4×4×2.5=72t活荷载：为最大起吊重量5t2、地基承受荷载设计值Rmax=(45+72)×1.2+5×1.4=147.4t=147.4KN4、1、2工程地质情况及力学特征O g2)3060I 15 历 I4000根据工程地质报告9#楼塔吊位于勘探点ZK109123边，塔吊基础埋深1.8m,此处全为石灰岩。根据上述地质情况，塔吊基础可以直接落在石灰岩层上，石灰岩作为塔吊的持力层。根据建筑机械使用安全操作技术规程(JGJ33-2001)要求，承台混凝土强度等级为C35,按塔基说明书及现场实际情况选定承台尺寸为4000×4000×1800,塔吊基础面标高为-8.75Onl(基础平面图)技术说明1、郴仅供M,钢M连接成要体，确螺应与主钢角连接.2、海发士叠度等级)C303,须挖至硬岩层，深度大于180Omm,并做一层100mm的站层.4.基我表硕校平，平面度.5,地财力200kpoQTZ63G僧式)基础图塔吊基础持力层均为中风化石灰岩，承载力为3000KPa0基础地面压力设计值P=RmaxA=1474（4×4）=92.125KNm2基底承载力设计值f=l.lfk=l.l×3000=3300KNm2P=92.125KNm2f=3300KNm2故基底承载力满足要求。（承台以下所有石层均满足承载力要求）。塔吊基础稳定性验算取塔吊一次性提升最大吊钩高度（没有附着）为36m,此时根据说明书的最大力矩为830KN.m（取工作状态与非工作状态中较大值）,塔基自重为45t（取工作状态与非工作状态中较小值）。简化受力模型：此时塔吊自重为45×10=450KN（取工作状态与非工作状态中较小值），承台自重72X10=720KN简化受力模型如下：450KN830KN.m-5.750（底板面标高）720KN卬OO视塔基绕。点转动，比较力矩：830KN.m<（450+720）×2=2340KN.m则抗倾覆力矩远大于Mmax=830KN.m,稳定性满足要求。4.2承台配筋塔吊承台配筋可按厂家提供的配筋图进行（见附图塔吊基础方案图），主筋为016250,双向布置，水平筋分四层；主筋上下拉筋O12250.承台基础混凝土采用C35.5、施工要求5、：L塔吊基础施工工艺流程放线f基础土方开挖f验槽一垫层一砖胎膜一基础钢筋绑扎一防雷接地f地脚螺栓f浇筑混凝土一养护一基础验收。5、2.施工要点5、2、1基础石方开挖：采用机械开挖（放坡系数按1：0.50）及人工爆破清石，开挖至设计标高上500后，用人工修坡修底并进行基底夯实，浇筑100厚C15混凝土垫层封底。5、2、2砖胎膜：采用M5水泥砂浆砌筑240厚的砖胎膜，露出场平标高承台，四周使用模板及钢管进行加固，加固方法同本工程基础模板加固方法。5、2、3钢筋加工、绑扎：钢筋在钢筋车间加工好后人工搬运至作业面，架设马凳钢筋，从下至上进行主筋、拉筋、箍筋绑扎。5、2、4防雷接地及地脚螺栓：钢筋绑扎施工完毕后。用钢管搭设标准节的支撑架，安装地脚螺栓并调平，防雷接地采用012的钢筋与地脚螺栓及基础主筋焊接。5、2、5混凝土浇筑养护：钢筋隐蔽验收后，浇筑C35商品混凝土。混凝土初凝后沿周边使用麻袋覆盖浇水养护7天。6、设计依据本塔吊基础方案主要依据下列文件编制：XX花园（三期）岩土工程勘察报告XX花园（三期）施工图纸建筑地基基础设计规范(GB50007-2002)租赁公司提供的QTZ63(S5012)塔式起重机安装使用说明书建筑机械使用安全操作技术规程(JGJ33-2001)、OOOC、OMC、Mor、OOOC、OOW、OooC、OOOC、OOOC、OOOC、OooC、OOOC、OOoC、OOoC、WoC、OOOC、OooC、曼OOOf、OOoC、OoOC、昼、思国W*×w0o*w¾0Ow%¾承承ZgCH!r:xzL*v!</.;.;If后,F。"芽":C钢丝纭暂成旬晚魁峨N双钢鞋功钢丝绯哦为鲜擀域NI字钢悬拗、实旬丝域域/旬馨特续双钢管自力/钢管然暂或4工字包急挑外奖,006W、C9、OC、OOK、OOK、OooC、OMC、OoK、MOT、OooC、OOOC、OOoC、OWC、OOoC、OCOC、OOOC、OOoC、0C'OOOC、OOOf、OooC、OOOC、OOoC、OWC'OOOC、OOOC、OOoC、OooC、OM§普T18，氯WW飞?WW露下*WW普飞oo承F飞wgnroronroromroromanBcaps-Q0->IDX11>8CQ13O3JI:”：*:：附图三：8#、9#楼塔吊平面图附图四：8#楼基础图附图五：9#楼基础图300018004800390059(8-118-118-15-818-21附图七：9#楼塔吊与四周柱梁关系图
