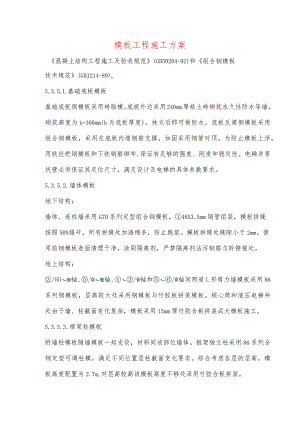

模板工程施工方案.docx

模板工程施工方案混凝土结构工程施工及验收规范(GB50204-92)和组合钢模板技术规范(GBJ214-89)o5.3.5.L基础底板模板基础底板侧模板采用砖胎模。底板外边采用240mm厚粘土砖砌筑永久性防水导墙，砌筑高度为b+300mm(b为底板厚度)，抹灰后即可做防水。底板反梁侧模板采用组合钢模板，采用在底板内埋钢筋支撑，加固采用钢管对顶。为防止模板上浮，用铁丝把钢模板和下铁钢筋绑牢,保证有足够的强度、刚度和稳定性。电梯井等坑壁必须保证其定位尺寸，满足设计及电梯的具体参数要求。5.3.5.2.墙体模板地下结构：墙体、连柱墙采用G70系列定型组合钢模板，48X3.5mm钢管组装，模板拼缝按照50%错开，所有拼缝处加海绵条，防止跑浆。模板拼缝处缝隙小于2mm。使用前钢模板表面清理干净，涂刷隔离剂，严禁隔离剂沾污钢筋与聆接槎处。地上结构：/®轴、/®轴、/轴和/轴间两道L形剪力墙模板采用86系列钢模板，层高较大处采用钢模板与竹胶板拼装模板。核心筒和液压电梯井处由于墙、柱截面变化复杂，模板采用15mm厚竹胶合板拼装成大模板施工。5.3.5.3.框架柱模板附墙柱模板随墙模板一起支设，材料同该部位墙体。框架独立柱采用86系列全钢定型可调柱模，满足不同位置层柱截面变化要求。综合考虑各层的层高，模板高度配置为2.7m,对层高较高该模板高度不够处采用竹胶合板拼装。5.3.5.4.梁、板模板梁、板支撑采用满堂红碗扣式支撑体系，主次龙骨采用IOoX100nIm方木，次龙骨采用100X50三方木。顶板选用12m厚覆膜竹胶板，框架梁底及梁侧模采用18mm厚多层镜面板拼制。跨度24m时按照2/1000起拱。竹胶板模板直接拼健，拼缝处用密封胶条粘贴，保证拼缝严密，板面平整、标高准确，和墙体交接处加海绵条，防止漏浆。为了满足施工进度计划要求，模板、方木、碗扣架及支托配备三层用量。5.3.5.5.模板施工注意以下问题序号材料名称型号单位数量备注1可调节钢柱模900×900-600×600mm×2.7m套13独立柱2大钢模86系列m2400L形墙连柱3竹胶合板1220×2440×12mm张2000顶板、楼梯4竹胶合板1220×2440×15mm张500地上电梯井墙5多层板1220×2440×18mm张2000梁6方木100×100×4000mm3m500竹木板主龙骨7方木50×100×4000mm3m200竹模板次龙骨8小钢模G70系列m25500地下墙体、地梁9钢管48×3.5mm吨50外脚手架10U托个9000模板支撑11碗扣架承插式吨200内脚手架12大模板螺栓30,30×6套600大钢模、墙模用13阻燃草帘被1.5×2mm23000冬施保温墙体及柱弹出墙体边线和50Onnn引线做为支模板控制线，大模板按墙体边线就位。外墙模板严格按内侧50Cln线就位。楼梯间大模板采用企搭接，搭接处保证紧密，无错台。穿墙螺栓两端用胶皮套从内侧套紧，保证不漏浆。阴阳角模板与大模板接缝处应重点检查，保证控制在2mm内，防止出现错台、漏浆。顶板模板阴角处用方木顶撑，并用钢管架和钩头螺栓紧固在混凝土墙上，四周用海绵条粘接严密，保证阴角成型后不漏浆，在一条直线上。模板清理彻底干净，脱模剂涂刷均匀，无毛丝、渣子；板面接缝处平整，健宽小于2mm,用磨光机磨平。
