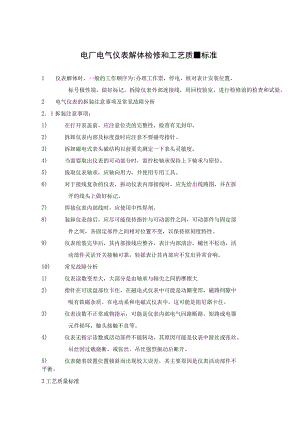

电厂电气仪表解体检修和工艺质量标准.docx

电厂电气仪表解体检修和工艺质标准1 仪表解体时，一般的工作顺序为:办理工作票，停电，核对表计安装位置，标号极性端，做好标记，拆除仪表外部连接线，用回校验室，进行检修前的检查和试验。2 电气仪表的拆装注意事项及常见故障分析2. 1拆装注意事项：1) 在打开表盖前，应注意位壳的完整性，检查有无封印。2) 拆卸仪表内部及标度盘时应注意不要碰弯指针。3) 拆卸磁电式表头磁结构以前要先测定一下表头灵敏度。4) 当需要取出仪表的可动部分时，需拧松轴承保持上下轴承与原位。5) 拔取仪表轴承，应轴向用力，并使用专用工具。6) 对于接线复杂的仪表，拆动仪表内部接线时，应先给出线路图，并在拆开的线头上做好标记。7) 焊接仪表内部线时，应使用中性焊剂。8) 装卸仪表前后，应尽可能保持指针与可动部件之间，可动部件与固定部件之间，各固定部件之间相对位置不变，以保持原刻度特性。9) 仪表组装完毕后，其内部接线应整齐，表计内部清洁，螺丝不松动，活动部件灵活开关接触可靠，轻摇表计其内部应不发出异常音响。10) 常见故障分析1) 仪表读数变差大，大部分是由轴承与轴尖之间的摩擦大2) 指针在可读盘部位卡住，在磁电式仪表中可能是动圈变形，磁路间隙中吸有铁磁杂质。在电动系和电磁式仪表中，这可能是阻尼器卡住。3) 仪表读数不正常或物指示，可能是仪表内部电气回路断路、短路或电器元件损坏，触头接触不良等。4) 仪表无指示读数或活动部件不能转动，其原因可能是仪表中游丝或张丝、吊丝因过载烧断，或张丝、吊丝强烈振动后断开。5) 仪表随着放置位置倾斜而出现较大误差，其主要原因是仪表活动部件不平衡。3工艺质量标准3.1 仪表的基本误差应在附表三规定的条件下进行检定附表三影响量标准条件检定用允许偏差另有标志者除外等级指数等于或小于0.3等级指数等于或大于0.5环境温度23°±1±2湿度相对湿度（40-60）%交流被测量的频率45-65标准值的±2%位置固定式仪表，安装面垂直±1°辅助电源电压标准值的±5%频率标称值的±2%功率因素cos=l或额定cos±0.01（0.01滞后或超前）3.2 用标准表进行调校3.3 检定的一般规定3.3.1根据被检表的功能、准确度、量限及频率应分别检定其基本误差。3.3.2对等级指数小于和等于0.5级的标准表，对每个将定点读数两次，其余仪表可读数一次。3.3.3凡公用一个标度尺的仪表，可以只对其中某个量限（称全检量限）的有效范围内数字的分度线进行检定，而对其余量限（称非全检量限）只检定上量限和可以判定为最大误差的带数字分度线。3.3.4检定带有外附专用分流器及附加电阻的仪表可按多量限仪表的检定方法检定。3.3.5检定带“定值分流器”和“定值附加电阻“得仪表，应将仪表和附件分别检定，仪表不应超过允许误差。3.3.6交流仪表的非全检量限，应将定额定频率上限和可以判定最大误差的分度线。对带有互感器的交流表还要检定额定频率范围的下限。3.3.7读数时应避免视差。带有刀型指针的仪表，应使视线经指示器尖端与仪表标度盘垂直。带有镜面标度尺的仪表，应使视线经指示器尖端与镜面反射线重合。3.3.8规定用定值导线或具有一定电阻的专用导线进行检定的仪表，应采用定值导线或与标明的电阻值相等的专用导线一起进行检定。3.3.9仪表置于检定环境条件中，应有足够的时间(通常为)以消除温度提督，除制造厂规定不允许预热。3.3.10对于电阻表在读书前，用机械零位调节器和电气零位调节器将指示器调在零分度线上。3.3.11在保证准确度条件下，也允许使用本规程未定的检定方法，但需经上级计量部门批准。3.3.12标准标及配用的互感器应符合附表四的要求。附表四被检表的等级指数标准表的等级指数标准表的标尺长度(mm)与标准表配用的互感器的级别0.50.13000.021.0(1.5)0.222000.052.0(2.5)0.521300.15.00.521300.2
