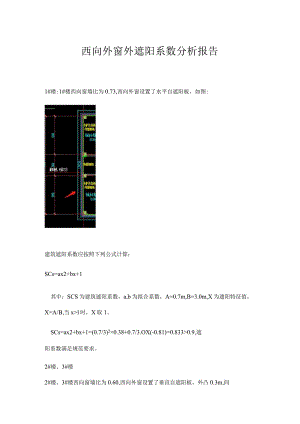

西向外窗外遮阳系数分析报告.docx
西向外窗外遮阳系数分析报告1#楼:1#楼西向窗墙比为0.73,西向外窗设置了水平自遮阳板，如图:建筑遮阳系数应按照下列公式计算：SCs=ax2+bx+1其中：SCS为建筑遮阳系数，a,b为拟合系数，A=0.7m,B=3.0m,X为遮阳特征值，X=A/B,当x>l时，X取1。SCs=ax2+bx+1=(0.7/3)2×0.38+0.7/3.OX(-0.81)=0.833>0.9,遮阳系数满足规范要求。2#楼、3#楼2#楼、3#楼西向窗墙比为0.60,西向外窗设置了垂直自遮阳板，外凸0.3m,间距1.2m如图：建筑遮阳系数应按照下列公式计算:SCs=ax2+bx+1其中：SCS为建筑遮阳系数，a,b为拟合系数，A=0.3m,B=l.2m,X为遮阳特征值，X=A/B,当x>l时，X取1。SCs=ax2+bx+1=(0.3/1.2)2×0.24+0.3/1.2×(-0.53)=0.883>0.9,遮阳系数满足规范要求。6#楼：6#楼西向窗墙比为0.56,西向外窗设置了垂直自遮阳板，外凸0.3m,间距1.2m如图:建筑遮阳系数应按照下列公式计算：SCs=ax2+bx+1其中：SCS为建筑遮阳系数，a,b为拟合系数，A=O.3m,B=l.2m,X为遮阳特征值，X=A/B,当x>l时，X取1。SCs=ax2+bx+1=(0.3/1.2)2×0.24+0.3/1.2×(-0.53)=0.883>0.9,遮阳系数满足规范要求。7#楼：7#楼西向窗墙比为。65,西向外窗设置了垂直自遮阳板，外凸0.3m,间距1.2m如图：建筑遮阳系数应按照下列公式计算:SCs=ax2+bx+1其中：SCS为建筑遮阳系数，a,b为拟合系数，=0.3m,B=l.2m,X为遮阳特征值，X=A/B,当x>l时，X取1。SCs=ax2+bx÷1=(0.3/1.2)2X0.24+0.3/1.2×(-0.53)=0.883>0.9,遮阳系数满足规范要求。8#楼:8#楼西向窗墙比为0.69,部分西向外窗采用了中空玻璃内置百叶，属于活动外遮阳，满足规范要求，如图:部分西向外窗设置了水平自遮阳板，如图:建筑遮阳系数应按照下列公式计算：SCs=ax2+bx+1其中：SCS为建筑遮阳系数，a,b为拟合系数，A=LOm,B=4.4m,X为遮阳特征值，X=A/B,当x>l时，X取1。SCs=ax2+bx+1=(1.0/4.4)2×0.38+1.0/4.4×(-0.81)=0.836>0.9,遮阳系数满足规范要求。
