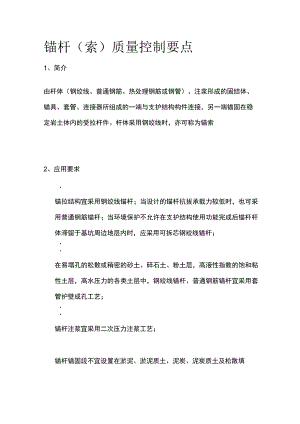

锚杆（索）质量控制要点.docx

锚杆（索）质量控制要点1、简介由杆体（钢绞线、普通钢筋、热处理钢筋或钢管）、注浆形成的固结体、锚具、套管、连接器所组成的一端与支护结构构件连接，另一端锚固在稳定岩土体内的受拉杆件。杆体采用钢绞线时，亦可称为锚索2、应用要求锚拉结构宜采用钢绞线锚杆；当设计的锚杆抗拔承载力较低时，也可采用普通钢筋锚杆；当环境保护不允许在支护结构使用功能完成后锚杆杆体滞留于基坑周边地层内时，应采用可拆芯钢绞线锚杆；在易塌孔的松散或稍密的砂土、碎石土、粉土层，高液性指数的饱和粘性土层，高水压力的各类土层中，钢绞线锚杆、普通钢筋锚杆宜采用套管护壁成孔工艺；锚杆注浆宜采用二次压力注浆工艺；锚杆锚固段不宜设置在淤泥、淤泥质土、泥炭、泥炭质土及松散填土层内；3、受力锚杆杆体的受拉承载力应符合下式规定：NfpyAp;N-锚杆轴向拉力设计值(kN);fpy一预应力钢筋抗拉强度设计值(kPa);当锚杆杆体采用普通钢筋时,取普通钢筋强度设计值(fy);AP一预应力钢筋的截面面积(m2)。4、布置要求锚杆的水平间距不宜小于L5m;多层锚杆，其竖向间距不宜小于2.0m;当锚杆的间距小于1.5m时，应根据群锚效应对锚杆抗拔承载力进行折减或相邻锚杆应取不同的倾角；锚杆倾角宜取15。25。，且不应大于45。，不应小于10°锚杆的锚固段宜设置在土的粘结强度高的土层内。5、构造要求锚杆自由段的长度不应小于5m,且穿过潜在滑动面进入稳定土层的长度不应小于L5m;钢绞线、钢筋杆体在自由段应设置隔离套管；应沿锚杆杆体全长设置定位支架；定位支架应能使相邻定位支架中点处锚杆杆体的注浆固结体保护层厚度不小于IOmm,定位支架的间距宜根据锚杆杆体的组装刚度确定，对自由段直取L5m2.0m;对锚固段宜取LOm1.5m;定位支架应能使各根钢绞线相互分离;锚杆注浆应采用水泥浆或水泥砂浆，注浆固结体强度不宜低于20MPao6、控制要点注浆液采用水泥浆时，水灰比宜取0.50-0.55;采用水泥砂浆时,水灰比直取0.400.45,灰砂比宜取0.51.0,拌和用砂宜选用中粗砂；注浆管端部至孔底的距离不宜大于200mm;注浆及拔管过程中，注浆管口应始终埋入注浆液面内，应在水泥浆液从孔口溢出后停止注浆；注浆后，当浆液液面下降时，应进行孔口补浆；采用二次压力注浆工艺时,二次压力注浆宜采用水灰比0.50-0.55的水泥浆；二次注浆管应牢固绑扎在杆体上，注浆管的出浆口应采取逆止措施二次压力注浆时终止注浆的压力不应小于L5MPa;采用分段二次劈裂注浆工艺时，注浆宜在固结体强度达到5MPa后进行，注浆管的出浆孔宜沿锚固段全长设置，注浆顺序应由内向外分段依次进行；基坑采用截水帷幕时，地下水位以下的锚杆注浆应采取孔口封堵措施；寒冷地区在冬期施工时，应对注浆液采取保温措施，浆液温度应保持在5以上;钻孔深度宜大于设计深度05m;钻孔孔位的允许偏差应为50mm;钻孔倾角的允许偏差应为3°杆体长度应大于设计长度；自由段的套管长度允许偏差应为±50mm7、张拉与锁定当锚杆固结体的强度达到设计强度的75%且不小于15MPa后，方可进行锚杆的张拉锁定；拉力型钢绞线锚杆宜采用钢绞线束整体张拉锁定的方法；锚杆锁定前，应按表4.8.8的张拉值进行锚杆预张拉；锚杆张拉应平缓加载,加载速率不宜大于0.1Nkmi"此处，Nk为锚杆轴向拉力标准值；在张拉值下的锚杆位移和压力表压力应保持稳定当锚头位移不稳定时，应判定此根锚杆不合格；锁定时的锚杆拉力应考虑锁定过程的预应力损失量；预应力损失量宜通过对锁定前、后锚杆拉力的测试确定；缺少测试数据时，锁定时的锚杆拉力可取锁定值的Ll倍L15倍；锚杆锁定尚应考虑相邻锚杆张拉锁定引起的预应力损失，当锚杆预应力损失严重时，应进行再次锁定；锚杆出现锚头松弛、脱落、锚具失效等情况时，应及时进行修复并对其进行再次锁定；当锚杆需要再次张拉锁定时，锚具外杆体的长度和完好程度应满足张拉要求。
