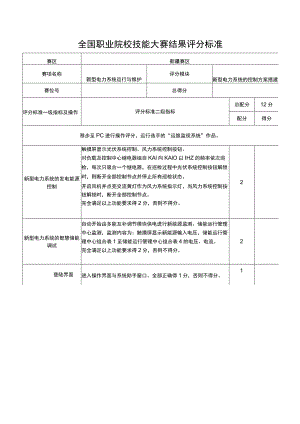

ZZ004 新型电力系统运行与维护（正式赛卷）M-2-2-1新型电力系统的控制方案搭建评分标准（12分）-2023年全国职业院校技能大赛赛项正式赛卷.docx

全国职业院校技能大赛结果评分标准赛区新疆赛区赛项名称新型电力系统运行与维护评分模块新型电力系统的控制方案搭建赛位号总得分评分标准一级指标及操作评分标准二级指标总配分12分配分得分移步至PC进行操作评分，运行选手的“运维监视系统”作品。新型电力系统的发电能源控制触摸屏显示光伏系统控制、风力系统控制按钮。对负载及控制中心继电器组自KAl向KAlO以IHZ的频率依次巡检，每次只吸合一个继电器，在巡检过程中光伏系统控制按钮解锁时，则断开全部控制节点并停止所有巡检状态。开启风机并点亮交流黄灯作为风力系统指示灯，当风力系统控制按钮解锁时，断开全部控制节点。完全满足以上功能要求得2分，否则不得分。2新型电力系统的智慧储能调试自动开始由多能互补调节模块供电进行新能源监测、储能运行管理中心监测，监测内容为：触摸屏显示新能源输入电压，储能运行管理中心组合表1至储能运行管理中心组合表4的电压、电流。完全满足以上功能要求得2分，否则不得分。2登陆界面进入操作界面与系统助手窗口。全部正确得1分，否则不得分。1新型电力系统的电力管，联操作界面调(1)开关控件键盘显示包括：状态显示区块、标识指示等部件；功能包括：多能互补调节模块供电按钮、储能模块供电按钮、单个控制节点按钮。(2)左键单击多能互补调节模块供电按钮：按钮显示右图，新型电力系统由多能互补调节模块供电，以0.5HZ的频率依次循环运行交流红灯、交流黄灯、交流蓝灯、交流绿灯、交流白灯，再次左键单击多能互补调节模块供电按钮：按钮显示左图，断开全部控制节点(3)左键单击储能模块供电按钮：按钮显示右图，新型电力系统由储能模块供电，开启交流风扇，再次左键单击储能模块供电按钮：按钮显示左图，断开全部控制2节点:(4)左键单击单个控制节点按钮：按钮显示右图，可控制新型电力系统中所有单个的控制节点。再次左键单击单个控制节点按钮：按钮显示左图，断开该控制节点未满足一项扣0.5分，累计扣分不超2分。O系统助手窗口(1)显示当前组态软件运行的时间，日期格式为XX天，时间格式为XX秒。(2)左键单击按钮切换至下一界面，右键单击按钮切回至原先界面，若未进行界面切换，则右键单击不会做侨噂睨tri”与T按钮开始以秒为单位开始计时，计时内容在可关闭的弹窗中显示，再次按下键盘“Ctrl”与T按钮计时停止。未满足一项扣05分，累计扣分不超15分。1.5报表轮询监控界面对负载及控制中心的4个电表的数据进行监控，并使4个电表的数据在专家报表进行轮询显示，每个电表的数据显示5秒，5秒后显示下一个电表的所有数据，20秒为一个周期，每个周期新增一条数据，每隔3个周期启动自检：关闭所有负载并使蜂鸣器运行5秒后再重新运行自检前功能完全满足以上功能要求得2分，否则不得分。2负载运行幺监控界面E实时比较负载运行次数并显示在图表中，按照负载运行:数从大到小依次在柱状图中从左往右排列，次数上限3定义，柱状图颜色自定义。功能正确得1分，否则不得分。1系统助手卜窗口(2)点击图标，要求退出当前账号登陆、开启交流红灯2H2烁、组态满屏2Hz红色闪烁，左键单击后五秒关闭以上所有功能。完全满足以上功能得05分。0.5注：总分按竞赛规程规定如为加权合计数的，标注每部分的权重。评分裁判签名：日期：
