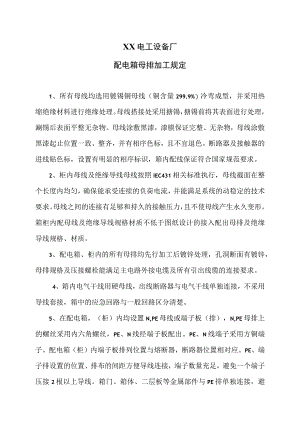

XX电工设备厂配电箱母排加工规定（2023年）.docx

XX电工设备厂配电箱母排加工规定1、所有母线均选用镀锡铜母线（铜含量299.9%）冷弯成型，并采用热缩绝缘材料进行绝缘处理。母线搭接处采用搪锡，搪锡前将其表面进行处理，涮锡后表面平整无杂物。母线涂敷黑漆，漆膜保证完整、无杂物，母线涂敷黑漆起止位置一致、整齐，并有相序色标，且不宜退色。断路器及接触器的进线贴色标，设置有明显的相序标识，箱内配线保证符合国家规范要求。2、柜内母线及绝缘导线母线按照IEC431相关标准执行，母线截面在整个长度内均匀，确保能承受连续的负荷电流，并能满足系统的动稳定的技术要求。母线之间的连接有足够和持久的接触压力，且不使母线产生永久变形。箱柜内配母线及绝缘导线规格材质不低于图纸设计的接入配出母排及绝缘导线规格、材质。3、配电箱、柜内的所有母排均先行加工后镀锌处理，孔洞断面有镀锌，母排规格及压接螺栓能满足主电路外接电缆及所有引出线缆的连接要求。4、箱内电气干线用硬母线，出线断路器与电气干线单独连接，不采用导线套接，箱中的应急回路与一般回路区分清楚。5、在配电箱，（柜）内均设置N,PE母线或端子板（排），N,PE母排上的螺丝采用内六角螺丝，PE、N线经端子板配出。PE、N线端子采用方铜端子。配电箱（柜）内端子板排列位置与熔断器，断路器位置相对应。PE、端子排设置的位置、排布的间距方便导线连接，端子数量充足，避免一个端子压接2根以上导线。箱门、箱体、二层板等金属部件与PE排单独连接，避免串联。
