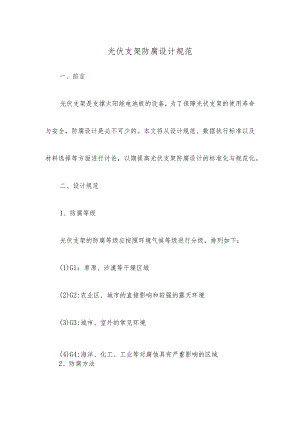

光伏支架防腐设计规范.docx

光伏支架防腐设计规范一、前言光伏支架是支撑太阳能电池板的设备，为了保障光伏支架的使用寿命与安全，防腐设计是必不可少的。本文将从设计规范、数据执行标准以及材料选择等方面进行讨论，以期提高光伏支架防腐设计的标准化与规范化。二、设计规范1、防腐等级光伏支架的防腐等级应按照环境气候等级进行分级，排列如下：(1)G1：草原、沙漠等干燥区域(2)G2:农业区、城市的直接影响和较强的露天环境(3)G3:城市、室外的常见环境(4)G4:海洋、化工、工业等对腐蚀具有严重影响的区域2、防腐方法(1)热浸锌法:对于Gl级环境，建议使用该种防腐方法，锌层厚度不小于100um0(2)电镀锌法:对于G2级环境，建议使用该种防腐方法，锌层厚度不小于75um0(3)喷涂法:对于G3级环境，建议使用该种防腐方法，喷涂层厚度不小于100umo(4)有机涂料法:对于G4级环境，建议使用该种防腐方法，具体涂层厚度需要根据具体情况而定。3、材料选择支架材料应选择抗腐蚀性能好、机械强度高的材料，常用的材料如下:钢材：常见的有Q235、Q355等。(2)铝材：有6061、6082等。(3)不锈钢：如304、316等。4、尺寸设计根据实际需要，光伏支架的尺寸需要根据承载力、应力等强度参数进行计算，确保结构稳定、安全可靠。三、数据执行标准1、环境气候等级表环境气候等级表等级环境温度/C相对湿度/%紫外线照射时间/h塞等级Gl<25<80>51G225-3580-85280四、结语光伏支架是光伏电站中非常重要的设备，防腐设计是光伏支架不能忽视的一环。本文介绍了光伏支架防腐设计的规范，数据执行标准以及材料选择等方面。通过本文的介绍可以让光伏支架防腐设计更加规范化，提高其安全稳定性，延长其使用寿命。
