锂离子电池存储使用安全规范内容.docx

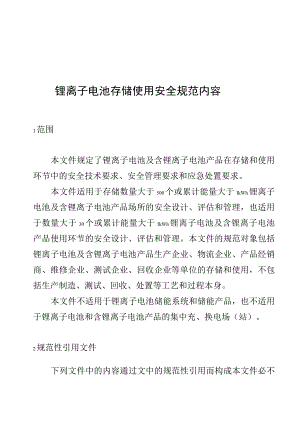

锂离子电池存储使用安全规范内容1范围本文件规定了锂离子电池及含锂离子电池产品在存储和使用环节中的安全技术要求、安全管理要求和应急处置要求。本文件适用于存储数量大于500个或累计能量大于IkWh锂离子电池及含锂离子电池产品场所的安全设计、评估和管理，也适用于数量大于30个或累计能量大于IkWh锂离子电池及含锂离子电池产品使用环节的安全设计、评估和管理。本文件的规范对象包括锂离子电池及含锂离子电池产品生产企业、物流企业、产品经销商、维修企业、测试企业、回收企业等单位的存储和使用，不包括生产制造、测试、回收、处置等工艺和过程本身。本文件不适用于锂离子电池储能系统和储能产品，也不适用于锂离子电池和含锂离子电池产品的集中充、换电场（站）。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T29639生产经营单位生产安全事故应急预案编制导则GB/T32146.2检验检测实验室设计与建设技术要求第2部分：电气实验室GB50016建筑设计防火规范GB50057建筑物防雷设计规范GB50058爆炸危险环境电力装置设计规范GB50084自动喷水灭火系统设计规范GB50116火灾自动报警系统设计规范GB50140建筑灭火器配置设计规范GB50395视频安防监控系统工程设计规范GB50974消防给水及消火栓系统技术规范GB51157物流建筑设计规范GB51377锂离子电池工厂设计标准GB55037建筑防火通用规范AQ/T9007生产安全事故应急演练基本规范SJ/T11798锂离子电池和电池组生产安全要求T/CIAPS0002锂离子电池企业安全生产规范XF1131仓储场所消防安全管理通则3术语和定义下列术语和定义适用于本文件。?1锂离子电池IithiUm-ionbattery锂离子在正、负极之间反复进行脱出和嵌入的二次电池。锂离子电芯lithium-ionbatteryceII含有锂离子的能够实现化学能和电能相互转化的基本单元装置，包括电极、隔膜、电解质、外壳和端子，并被设计成可充电结构。锂离子电池模组IithiUm-ionbatterymoduIe将一个以上锂离子电池单体按照串联、并联或串并联方式组合，且仅有一对正负极输出端子，并作为电源使用的组合体。锂离子电池包IithiUm-ionbatterypack通常包括锂离子电池电池包、电池管理电池包（不包含BCU）,电池箱及相应附件，具有从外部获得电能并可对外输出电能的单元。锂离子电池包lithium-ionbatterypack通常包括锂离子电池电池包、电池管理电池包（不包含BCU）,电池箱及相应附件，具有从外部获得电能并可对外输出电能的单元。含锂离子电池产品Lithium-ionBatteryProducts以锂离子电池为主要功能部件的产品。11荷电状态stateofcharge当前锂离子电池中按照规定放电条件可以释放的容量占可用容量的百分比，简称SOC。X自故障电池failureIithium-ionbattery单体电池电压大于3V,存在胀气、短路、破损、过充电安全缺陷的电池，包括经泡水处理后单体电池电压仍大于3V的电池。4分类41锂离子电池、含锂离子电池产品的火灾危险性，应根据其不同的状态、性质进行分类，如下表1所示。表1锂离子电池及锂离子电池产品的火灾危险性分类产品类型分类火灾危险性类别A锂离子电池l1 .经出厂测试合格的锂离子电池2 .因外包装、外观、尺寸等非安全性能因素异常的锂离子电池参考丙类A2L经物理放电、泡水放电等措施后，单体电压V3.OV的锂离子电池参考丙类A锂离子电池A3L安全异常（碰撞、挤压、意外泡水、穿刺、锈蚀、结构松动、漏液、内阻异常等）的带电锂离子电池，包括生产线发现的安全异常锂离子电池、有意设计制造参考甲乙类的用于工程研究的安全缺陷样品、客户退货的安全异常锂离子电池、事故后损伤的安全异常锂离子电池等。2.经过破坏性安全测试（碰撞、挤压、穿刺、火烧等）的带电锂离子电池B含锂离子电池产品Bl经出厂检验合格的产品参考丙类B2其他部件不合格但不会导致安全异常的产品参考丙类B31.因所含锂离子电池不合格或所含锂离子电池在生命周期内被判定为A3类的产品其他部件不合格且可能导致锂离子电池出现安全异常的产品参考甲乙类注九火灾危险性类别中“甲乙类”、“丙类”的表述，引自GB50016建筑设计防火规范。注2：“A3类锂离子电池”简称为“A3类电池”，“B3类含锂离子电池产品”简称为“B3类产品”“锂离子电池、含锂离子电池产品的存储场所，根据其不同的需求和业务形态，可进行分类，如下表2所示。表2存储场所分类序号类别存储性质描述1A1/A2类B1/B2类库房存储专用仓库存储室外集装箱存储符合要求的集装箱存放安全柜存储周转性存放：周转和物流出货的临时存放2A3/B3类库房存储专用仓库短期存储安全柜存储使用专用装置的室内短期存储5技术要求SI一般要求5.1.1 锂离子电池和含锂离子电池产品的仓库选址、建设、消防、防雷、安全设施,应符合GB55037、GB50016GB51377GB50057、SJ/T11798、T/CIAPS0002的要求。5.1.2 库房平面布置5.1.2.1不应在住宅建筑及综合体建筑的住宅部分内设置专门存储锂离子电池或含锂离子电池产品的库房。5.1.2.2不应在地下或半地下场所设置锂离子电池的库房。5.1.2.3设置锂离子电池库房的仓库楼层，每层应设置不少于1个处置电池冒烟起火的专用区域。专用区域应设置在喷淋和消火栓覆盖且周边无可燃物的室内开阔区域或室外。5.1.3 电池库房的面积5.1.3.1 专门用于存放A3类电池或B3类产品的库房面积不应大于60m2o5.1.3.2 Al类和A2类锂离子电池库房的面积，应符合表3的要求。表3锂离子电池库房的面积要求库房类型设置喷淋的单个锂离子电池库房的最大允许建筑面积(m2)管理要求单层建筑多层建筑高层建筑库房内防火分隔堆垛间距货架高度货架内置喷头平库300024001000有/(无货30002400500无6m/架)15001200250无2m/货架库房30001200/>3m有30001200500/3m有库房类型设置喷淋的单个锂离子电池库房的最大允许建筑面积(m2)管理要求1500600250/无注，2m间距：依据XFIl31-2014仓储场所消防安全管理通则中6.7条库房内储存物品应分类、分堆、限额存放。每个堆垛的面积不应大于150m2o库房内主通道的宽度不应小于2m。注2：6m间距：依据GB51157-2016物流建筑设计规范中15.3.5中对消防通道宽度的要求，另一方面，考虑到锂电池火焰喷射长度较长，且存在电芯飞出堆垛的可能。5.1.4 平库堆垛5.4堆放锂离子电池的平库，堆垛高度不宜超过L5m,堆垛间通道不应小于2m,堆垛排列方式宜满足下列要求：a)当堆垛之间未设置防火隔板或隔墙时：长边靠墙，托盘横向摆放不超过3排；长边不靠墙，托盘横向摆放不超过6排。b)当堆垛之间设置超过堆垛高度30cm防火隔板或隔墙时:隔板或隔墙区域内，托盘横向摆放不超过3排。5.14.2含锂离子电池产品库房内的堆垛摆放，应满足XF1131的要求。5.1.5货架仓库5.1.51存放锂离子电池的货架应满足以下要求：a）货架的货位应采用防火隔板形成五面围挡，防火隔板的耐火时间应不小于O.50h；b）货架的每个货位应设置火灾探测器，报警信号接到24h有人值守的房间；O3m以上的货架，应在每个库位设置自动喷淋喷头；d）货架之间的工作通道应能满足紧急转运的要求，不应放置其它物品。“6锂离子电池仓库宜设置水基型灭火器，并应符合GB50140的要求。5.1.7 锂离子电池及含锂离子电池产品的仓库应设置视频监控系统，对仓库进行无死角的覆盖，并应符合GB50395的要求。5.1.8 锂离子电池及含锂离子电池产品的存储区域，宜通过智能感知、识别和报警等手段，提升安全技术水平。S，A3类电池和B3类产品的存储5.2.1 A3类电池或B3类产品,应第一时间采取措施降低风险，并尽快交给有资质的单位处理或销毁。不能立即降低风险的,应存放在专用存储装置或专用的库房内。5.2.2 专门存放A3类电池和B3类产品的库房应满足5.1节中的相关要求。5.2.3 库房中设置货架的，货架高度不应超过3m,长度不应超过15m,且应采用耐火极限不小于1.5h的防火隔板隔成较小单位，每个单元设置火灾探测器和自动灭火喷头。5.2.4 少量A3类电池和B3类产品（故障电池），可放置在通风良好且周边无可燃物的防爆柜或铁皮柜中。5.2.5 A3类电池和B3类产品专用库房，应设置常开的通风风机，或与可燃气体探测器联动不小于12次/h的事故风机，事故强制排风机的电源必须独立设置，排风机的开关柜应设置在库房外。5.2.6 A3类电池和B3类产品专用库房，照明宜采用冷光源，并应对灯具的发热部件采取隔热等防火措施，不应使用卤鸨灯等高温照明灯具，配电箱及开关应设置在仓库外。仓库内应设置防爆电器设施，并应符合现行国家标准GB50058的要求。51室外集装箱存储5.3.1在室外存放锂离子电池，宜选用集装箱或类集装箱装置（以下简称集装箱），并应满足如下要求：a）步入式集装箱两端应设置净宽度不小于0.9m向外开启的应急门；b）集装箱内应有火灾自动报警系统，报警信号应接入24h有人值班的场所；0集装箱应有不低于12次/h的事故通风换气能力，使用防爆型机械通风装置；d）集装箱应设置自动灭火系统，宜使用喷淋，也可采用气体灭火系统；e）集装箱周边应设置消火栓，间距不应大于60m,同时使用的消防水枪数量不少于4支，消火栓用水量不应小于20Ls,并应符合GB50974的要求；f）集装箱应配备避雷装置，防雷接地应符合GB50057的要求。一室内安全柜存储5.4.1 在锂离子电池使用单位的生产车间、办公室等工业场所,锂离子电池应存放在专用存储装置（如安全柜、铁皮柜等）内。5.4.2 商业场所，锂离子电池的数量超过500个，或总标称能量超过IkWh,应存放在专用存储装置（如安全柜、铁皮柜等）内。5.4.3 专用存储装置应满足以下要求：a）采用不低于Bl级材料与人员活动区域进行分隔；b）距周边可燃物应保持Im的间距，周边应设置有消火栓;0铁皮柜、安全柜上的通气孔应保持打开状态，通气孔不应朝向有人活动区域和走道方向；d）储存锂离子电池装置的房间应设置火灾报警系统、自动灭火系统和排烟系统。56测试环节的存储5.5.1测试实验室一般要求5.5.1.1锂离子电池测试实验室的样品存储，应规划样品接受区、来样检查区、来样仓库、样品预处理区域、测试区域、测试后样品存放区域和处理区域，应满足GB55037、GB/T32146.2的要求。5.5,1.2来样仓库、样
