双闭环直流电动机调速系统设计及MATLAB仿真.docx

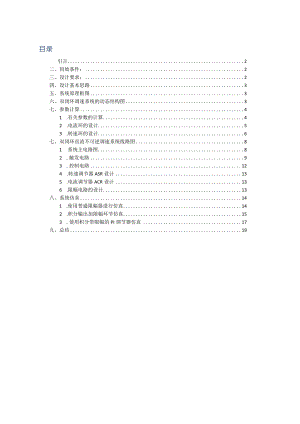

目录引言2二、初始条件：2三、设计要求：2四、设计基本思路3五、系统原理框图3六、双闭环调速系统的动态结构图3七、参数计算41 .有关参数的计算42 .电流环的设计53 .转速环的设计6七、双闭环直流不可逆调速系统线路图81 系统主电路图82 .触发电路93 .控制电路124 .转速调节器ASR设计135 .电流调节器ACR设计136 .限幅电路的设计13八、系统仿真141 .使用普通限幅器进行仿真142 .积分输出加限幅环节仿真153 .使用积分带限幅的PI调节器仿真17九、总结19一、设计目的1 .联系实际，对晶闸管电动机直流调速系统进行综合性设计，加深对所学自动控制系统课程的认识和理解，并掌握分析系统的方法。2 .熟悉自动控制系统中元部件及系统参数的计算方法。3 .培养灵活运用所学自动控制理论分析和解决实际系统中出现的各种问题的能力。4 .设计出符合要求的转速、电流双闭环直流调速系统，并通过设计正确掌握工程设计的方法。5 .掌握应用计算机对系统进行仿真的方法。二、初始条件：1 .技术数据(1) 直流电机铭牌参数：Pn=90KW,Un=440V,In=220A,nN=1500r/min,电枢电阻Ra=O.088Q,允许过载倍数人=1.5；(2) 晶闸管整流触发装置：Rrec=0.032,Ks=45-48o(3) 系统主电路总电阻：R=0.12(4) 电磁时间常数：Tl=0.012s(5) 机电时间常数：Tm=0.1s(6) 电流反馈滤波时间常数：Toi=0.0025s,转速率波时间常数：Ton=0.014s.(7) 额定转速时的给定电压：Unm=IOV(8) 调节器饱和输出电压：IOV2 .技术指标(1) 该调速系统能进行平滑的速度调节，负载电机不可逆运行，具有较宽的调速范围(D210),系统在工作范围内能稳定工作错误!未指定书签。；(2) 系统静特性良好，无静差(静差率sW2)；(3) 动态性能指标：转速超调量n<8%,电流超调量i<5%,动态速降n8-10%,调速系统的过渡过程时间(调节时间)tsls;(4) 调速系统中设置有过电压、过电流等保护，并且有制动措施。三、设计要求:(1)根据题目的技术要求，分析论证并确定主电路的结构型式和闭环调速系统的组成，画出系统组成的原理框图；(2)调速系统主电路元部件的确定及其参数计算。(3)动态设计计算：根据技术要求，用Mrmin准则设计转速环，确定ASR调节器与ACR调节器的结构型式及进行参数计算，使调速系统工作稳定，并满足动态性能指标的要求；(4)绘制V-M双闭环直流不可逆调速系统线路图(主电路、触发电路、控制电路)；(5)对所设计出的双闭环直流电动机调速系统仿真实验，并给出仿真结果图；（6）整理设计数据资料，课程设计总结，对本课程设计提出新设想和新建议。四、设计基本思路转速、电流双闭环调速系统属于多环控制系统。目前都采用由内向外，一环包围一环的系统结构。每一闭环都设有本环的调节器，构成一个完整的闭环系统。设计多环系统的一般方法是，由内环向外环一环一环地进行设计。对双闭环调速系统而言，先从内环（电流环）开始，根据电流控制要求，确定把电流环校正为哪种典型系统，按照调节对象选择调节器及其参数。设计完电流环后，就把电流环等效成一个小惯性环节，作为转速环的一个组成部分，然后用同样的方法进行转速环的设计。然后通过MATLAB进行动态分析，根据分析情况更改实现方案，对参数进行调整等。五、系统原理框图在转速、电流双闭环调速系统中，既要控制转速，实现转速无静差调节，又要控制电流使系统在充分利用电动机过载能力的条件下获得最佳过渡过程，其关键是处理好转速控制与电流控制之间的关系，就是将二者分开，用转速调节器ASR调节转速，用电流调节器ACR调节电流。ASR与ACR之间实现串级连接，即以ASR的输出电压Ui作为电流调节器的电流给定信号，再用ACR的输出电压UC作为晶闸管触发电路的移相控制电压。从闭环反馈的结构看，转速环在外面为外环，电流环在里面为内环。为了获得良好的静、动态性能，转速和电流两个调节器一般都采用具有输入、输出限幅电路的Pl调节器，且转速与电流都采用负反馈闭环。系统原理图如下：六、双闭环调速系统的动态结构图目前，V-M调速系统多为带电流内环的转速控制系统。设计时需增加电流、转速反馈滤波五节，以抑制反馈信号中的交流分量，同时在转速、电流给定信号通道中加入两个给定滤波器，其时间常数与相应反馈滤波环节的时间常数相等以平衡反馈滤波环节给定转速、电流反馈信号带来的延滞。相应的动态结构图如下所示，图中，ASR和ACR为结构和参数待定的转速和电流调节器。电流内环七、参数计算1.有关参数的计算a.电动机的机电常数440-220×0.0881500= 0.2804V<,minb.三相桥式晶闸管整流装置的滞后时间= 0.0017 52 × 6 × 50c.电流反馈系数为夕因为允许过载倍数入=1.5,故最大允许电流/M = I.5d101.5×220= O.O3O3Vd.转速反馈系数。=%=_12_=0.0067Vr",minnN1500e.电流给定和反馈滤波时间常数Toi=0.0025sf.转速给定和反馈滤波时间常数7；=0.014s2 .电流环的设计a.电流环小时间常数Txi=Toi+Tx=0.0025+0.0017=0.0042Sb.电流调节器结构的选择，根据设计要求，露5%,且T1 _ 0.0127 0.0042 2.9 <10因此可按典I系统设计，且选用Pl调节器，其传递函数为WACR(三)=Kj空里EiSC.确定电流调节器参数ACR超前时间常数：盯=工=0.012s电流环开环放大系数K/：要求45%时，应按二阶“最佳”系统设计，取 2× 0.0042= 119.05SI从而，ACR的比例系数为d.= 1I9.O5×0.012x0.120.0303×45= 0.126校验近似条件电流环截止频率:ci = K1 = 119.05$-品闸管装置传递函数近似条件1 _13t73×O.(M)17=196.1ST > %.满足近似条件。小时间常数近似条件满足近似条件。忽略反电势对电流环影响的条件<4满足近似条件。e.计算调节器电阻和电容按所用运算放大器=20m,则Ri=K圈=0.126X20=2.52ZQ由i=RiCi有2L=0.012xl06=4.76",Ri2.52×IO3COi =AToi _ 4x0.0025RO 20 ×103= 0.5F3 .转速环的设计a.转速环小时间常数TZn=+7；,=2×0.0M2+0.014=0.0224Sb.选择转速调节器结构根据稳态、动态性能指标的要求，应按典Il系统设计转速环，为此应选用Pl调节器，其传递函数为WASR(三)=KXTnSC.选择转速调节器参数为了使转速环的跟随性能和抗扰性能都较好，应采用M%m准则选择参数，取h=5,因此ASR的超前时间常数为%="6=5X0.0224=0.112s转速环开环放大系数为= 239.16h+_5+12h2Tn2×52×0.02242从而，转速调节器比例系数为K=KCn=g+l）CCZ,r=（5+1）x0.0303x0.2804x0.1“一NaR_2h*aR-2x5x0.0224x0.0067x0.12d.检验近似条件转速环截止频率Cn=&=Knt,l=239.16×0.112=26.79$一电流环传递函数简化条件155×0.42=47.62? 1 > cn满足近似条件。小时间常数近似处理条件满足近似条件。e.计算转速调节器电阻和电容取输入电阻R0=2(U,则Rll=KK=28.3×20=566m×106=0.197Ff校核转速超调量因为当h=5时竺0%=81.2%而= × 220 = 94.15r/ min N Ce n 0.2804所以3% =(些必%)×27jw-7l ×-×l IN ns Tm= 81.2%×2×1.5×220-0 94.15 0.0224X X 22015000.1= 3.42% <8%可见，所设计的系统能满足设计要求。必须注意：因为3小= =79.06,秋(“=27.9$一，对转速环来说，忽略反电势的条件并不成立，所以转速超调量将比上面的计算值更小，更能满足设计 要求。七、双闭环直流不可逆调速系统线路图L系统主电路图主电路采用三相桥式整流电路，如下图所示:说明：三相桥式全控整流电路有如下特点：(1)三相桥式全控整流电路必须有两只晶闸管同时导通才能构成电流回路，其中一只在共阴组，另外一只在共阳组，而且这两只导通的管子不在同一相内。因此，负载电压是两相电压之差，即线电压，一个周期内有六次脉动，它为线电压的包络线。(2)晶闸管在一个周期内导通120°,关断240°,管子换流只在本组内进行，每隔120°换流一次。(3)出发脉冲需宽脉冲或双窄脉冲,共阴极组及共阳极组内各管脉冲相位差为120°,接在同一相的不同管子脉冲相位差为180°。晶闸管按顺序轮流导通，相邻顺序管子脉冲相位差为60°,即每隔60°换流一次。(4)晶闸管承受的最大反向电压为变压器二次侧线电压的电压峰值。2 .触发电路说明：三相桥式全控整流电路有如下特点：(1)三相桥式全控整流电路必须有两只晶闸管同时导通才能构成电流回路，其中一只在共阴组，另外一只在共阳组，而且这两只导通的管子不在同一相内。因此，负载电压是两相电压之差，即线电压，一个周期内有六次脉动，它为线电压的包络线。(2)晶闸管在一个周期内导通120。，关断240。，管子换流只在本组内进行，每隔120°换流一次。(3)出发脉冲需宽脉冲或双窄脉冲,共阴极组及共阳极组内各管脉冲相位差为120°,接在同一相的不同管子脉冲相位差为180o0晶闸管按顺序轮流导通，相邻顺序管子脉冲相位差为60°,即每隔60°换流一次。(4)晶闸管承受的最大反向电压为变压器二次侧线电压的电压峰值。说明：(1)脉冲形成及放大环节在上图中，晶闸管V4、V5形成脉冲，V7、V8起放大作用。Uk为直流控制信号,当Uk=O时，V4截止，V5导通，使V7、V8截止，无脉冲输出。此时，电容C3充电(+E-R9-C3-V5-V6-VD10-E),uc3g2E0当Uk升高，使V4导通，V5截止，V7、V8导通，经变压器TP输出脉冲电压。此期间C3先放电后反向充电，使B点电位升高，直到uB>-E,V5又导通，V7、V8变为截止，脉冲消失。脉冲宽度由C3反向充电时间常数RIlXC3决定。(2)锯齿波形成和脉冲移相环节锯齿波的形成有自举式电路、恒流源电路等。在上图中由VI、RP2和R3、R4等组成恒流源电路。电容C2的冲放电形成锯齿波，锯齿波通过V3组成的设计跟随器输出。锯齿波电压Ue3、直流控制电压uk、直流便宜电压UP经电阻R6、R7、R8与V4基极b4连接，着三个电压叠加决定V4的基极电
