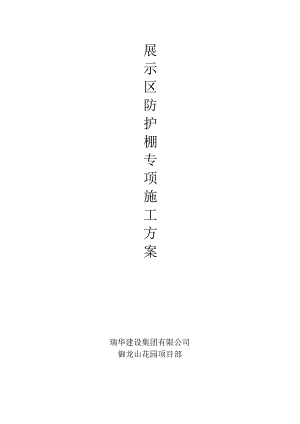

展示区防护棚专项施工方案-(2017.12.6).docx

展示区防护棚专项施工方案瑞华建设集团有限公司御龙山花园项目部一、编制说明及依据3二、工程概况3三、展示区平面防护设置构造做法及范围8四、立面防护设置（加强防护）14五、悬挑防护棚防水节点做法（加强防护）16六、楼层硬封闭层防水节点做法17七、展示预期效果图21八、展示区日常施工要求21一、编制说明及依据1、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2011)2、建筑施工高处作业安全技术规范(JGJ80-91)3、建筑施工安全检查标准(JGJ59-2011)4、钢结构设计规范(GB500172003)5、施工图纸、本工程施工组织设计6、建筑施工脚手架实用手册7、建筑施工手册8、混凝土结构设计规范(GB50010-2010)9、钢结构设计规范(GB50017-2003)10、混凝土结构工程施工质量验收规范GB50204-201511、建筑结构荷载规范(GB50009-2012)12、冷弯薄壁型钢结构技术规范(GB50018-2002)13、建筑施工计算手册(江正荣编著二版)二、工程概况工程建设概况工程名称御龙山花园工程地址惠州市大亚湾龙海二路与龙山五路交汇处建设单位惠州市国圣房地产开发有限公司勘察单位江西省勘察设计研究院设计单位北京东方华太建筑设计工程有限责任公司监理单位深圳市城建监理有限公司质量监督部门惠州市大亚湾建设工程质量监督站总包单位瑞华建设集团有限公司安全监督部门惠州市大亚湾建设工程安全监督站本工程位于惠州市大亚湾龙海二路与龙山五路交汇处。总用地面积40230平方米，总建筑面积16.55万平方米。本工程有8栋29/30/31层住宅塔楼，局部2层商业，地面以下为3层地下室,局部为人防地下室。本工程主要结构类型为钢筋混凝土框架、剪力墙、部分框支剪力墙结构，设计使用年限为50年。各栋建筑主要相关参数表栋号地上层数层高(m)地下层数层高(In)建筑高度(m)1栋30一层5.43负三层3.596.4二层4.8负二层3.4标准层3.05负一层3.62栋29一层5.43负三层3.595.35二层4.8负二层3.4标准层3.05负一层3.63栋29一层5.43负三层3.595.35二层4.8负二层3.4标准层3.05负一层3.64栋30一层5.23负三层3.596.4二层4.8负二层3.4标准层3.05负一层3.65栋31一层5.63负三层3.599.45二层4.8负二层3.4标准层3.05负一层3.66栋31一层5.53负三层3.599.45二层4.8负二层3.4标准层3.05负一层3.67栋31一层5.33负三层3.599.45二层4.8负二层3.4标准层3.05负一层3.68栋31一层5.33负三层3.599.45二层4.8负二层3.4标准层3.05负一层3.6根据建设单位展示区规划图纸：3、4、8栋7层以下为外立面展示;样板房设置在3、4栋4层；3、4栋之间首层商业为营销中心；4、8栋之间顶板为内园林展示；东面主入口及营销中心南面为道路铺贴展示并作为展示期间临时停车场。为了保证展示期间人员、车辆安全，确保样板房展示效果，针对4#楼东、南面临街道路防护棚需达到不漏水、不坠物、不掉尘土特编制此方案。一ttSLr.法龙龙海展示区范围布置图才t-L.jnl!)fqTFK鸨凝翼舞/£E延凌域菖花用R曷同rri'S.'-ar产二.3,*J二一三、展示区平面防护设置构造做法及范围1、因场地客观因素影响无法搭设落地防护棚，因此防护棚的形式为钢管悬挑防护棚，搭设位置为3、4、8栋8层结构板通层搭设。防护棚由双层钢管架组合而成，单层间距0.7m,防护棚悬挑长度为4.5m,锚固长度为1.5m,悬挑钢管跨距为1.5m同外架立杆跨距，横杆间距为0.8m,确保防护棚的安全性，在主杆中部与端部之间居中设斜拉杆，预埋拉结点连接斜拉杆接，承受拉、撑荷载，水平间距3m,垂直高度为3.05米。悬挑钢管端部及端部进来2/3处采用直径16mm钢丝绳卸荷，水平间距3m,垂直高度为3.05/6.10米；根据规范和工程实际要求，上层钢管网架上先后设置方条模板，下层钢管网架上铺设钢笆片、安全网；具体构造做法及荷载验算另详钢管悬挑防护棚专项施工方案。2、3、4、8#楼除开3、8#楼北面外，在8层工字钢悬挑长度范围内由广告公司制安方通骨架及镀锌铁皮兜底、广告布封面。3、专业广告公司作业前，需提交安装安全专业技术措施并经项目部审核通过后方可施工。3#楼表挑防护棚工字钢广告范围1口IlIlD工字钢广告范围普通悬挑防护棚加强悬挑防护棚（外立杆内侧增加铁丝网一道，每步架钢笆网与外立杆交接处增加一道安全网）工字钢广告范围12。XH)XI2於加50(16000展示区普通悬挑防护棚搭设剖面图主梁（工字钢）建策物外边缘线四、立面防护设置（加强防护）4栋东、南面临时停车场及商业展示为了防止展示期间上部主体结构及后续装饰装修阶段脚手架坠物，在4栋8层结构以上（悬挑层）增加一道15*15*1铁丝网，铁丝网位于外立杆内侧，铁丝网与铁丝网之间搭接长度为50mm,用14#铁丝绑扎牢固。1515Xlrr加勉M-第。6000五、悬挑防护棚做法（加强防护）4栋东、南面临时停车场及商业展示悬挑防护棚设置在8层结构板，底层为800*1000钢笆网满铺，安全网一道；防护棚顶层做法为：1、彩钢瓦一道；2、18厚木胶合板封闭层(木杨铺底)。%OrT四500o616钢强；挈2()rrM50/二.:L舱艮勺向水、。一%”小正3次3r÷¾mr)2OL喉儆Y12()3(M2和担500S6000展示区加强防护棚搭设剖面图丝绳3.0米钢管斜撑3.0米/(田品加1卿Y21眼那阳肌(五为尉，,Ox2砂IY1800x100()便-6六、楼层硬封闭层防水节点做法1、在3、4、8栋8层结构板(悬挑层)设置一道200*200截水沟，截水沟为0.2mm厚镀锌铁皮制作，用M16自攻螺丝750固定在结构梁抹灰完成面及工字钢上，截水,J1%坡两端斜向卫生间，DN75管将截水沟内水引至卫生间地漏排走。除阳台外，其空部位设置截水沟，阳台部位通过楼层内砂浆找坡层同层排水，将水汇集在阳台通过地漏排走。（截水沟具体做法、设置部位及同层排水示意详下图）M16liOO O Cxj、0 厚能铁反成泡生外抗灰完而200源3L8栩则械W诞源去斓二）5翳胆的itM-，斤SSa1.LLLLLLU0821MOWIIrFU,L1.L口IX卧至JW4.说明：3、4,8栋在8层结枸板蟀一团设置我水阳阳台除外），检水声按1%坟符向卫生夙阳台，揄N75年梅烛沟水导流至顺6.（同层井水砂桨找坡层设置制，4於，8层结械,8橱层绐械；懒示意不上酊媵层硬躺层防水构造麟）k 20凰:3水海砂浆保 护层2、APF防水卷归道一 3、20厚1:3水泥砂浆找平 层4、三彩布卦据2、在3、4、8栋8层结构板（悬挑层）沿建筑物外边缘（边梁进来50Onim）立面及平面搭设模板封闭，模板为18mm厚胶合板，支撑体系为扣件式钢管脚手架，脚部用灰砂砖砌筑200*30OH挡坎，20厚1:3水泥砂浆抹灰收光，底部两侧倒圆角。具体做法如下：1>20厚1:3水泥砂浆保护层；2、APF防护卷材一道；3、20厚1:3水泥砂浆找平层；4、三彩布封闭层；5、18厚木胶合板封闭层。（其中在4#楼10层增加一道硬封闭层，无APF卷材层，其他不变）6000f楼层硬封闭层节点说明（楼层平醐护）：3、4、8栋展示区在8层结构板通层悬挑且搭设钢管悬挑防护棚（另详专项施工方案）,沿建筑物边缘搭设平面、立航时模板防护，且增加防水层。下岫第200宽,300高灰瞬防水挡坎，1:3水泥砂浆抹灰收治七、展示预期效果图八、展示区日常施工要求一、脚手架上施工作业的安全技术措施1、结构外脚手架每搭设一层，经生产经理、方案编制人，技术负责人，施工员，安全员，搭设班组共同验收合格后方可使用。2、严格控制施工荷载，脚手板不得集中堆料施荷，施工荷载不得大于3kNm2,确保较大安全储备。3、当作业层高出其下连墙件3.6m以上、且其上尚无连墙件时，应采取适当的临时撑拉措施。4、各作业层之间设置可靠的防护栅栏，防止坠落物体伤人。5、定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。6、在建筑结构边缘、楼梯口四周均设置钢管拦杆进行围护，护栏高度1.2m,其中电梯井门洞护栏高度不低于1.5m,在中部（7（M）和底部（200）各加设一道围护钢管，并加设18Omm踢脚板，护栏内侧加设密目安全网封闭。电梯井口采用三级直径10和12mm的钢筋焊接成钢筋网，进行封闭，下部铺设20Omm高挡脚板。-完整版学习资料分享一-7、脚手架架体内底层、施工层必须满铺钢笆网至结构边，底层钢笆网上满铺18mm厚的木板全封闭，每三步（不大于IOm）操作层下设大孔安全兜网。8、每层作业层脚手板与建筑物之间的空隙大于15Cm时应做全封闭，架体立杆离结构边缘在500mm-700mm时，采用铺钢芭片至建筑物边缘，上铺模板进行硬防护；架体立杆离结构边缘不大于500mm时，采用大孔安全水平兜网进行封闭，防止人员和物料掉落。9、外墙装饰装修阶段主要是砌体、外墙抹灰和外墙贴砖阶段，严禁在外架操作层堆载材料，加强日常巡查及施工前专项交底，并按项目部安全管理规定作出相应处罚。二、脚手架的验收和维护1、根据（关于开展钢管脚手架、模板支撑体系专项整治的通知）的文件要求对脚手架验收合格部
