恒流电路的三种设计方案.docx

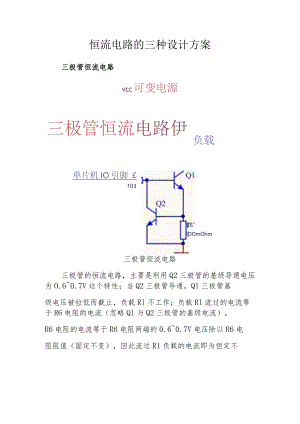

恒流电路的三种设计方案三极管恒流电路VCC可变电源三极管恒流电路伊负载单片机IO引脚 £103R6 IOOmOhm三极管恒流电路三极管的恒流电路，主要是利用Q2三极管的基级导通电压为O.60.7V这个特性；当Q2三极管导通，Ql三极管基级电压被拉低而截止，负载Rl不工作；负载Rl流过的电流等于R6电阻的电流（忽略Ql与Q2三极管的基级电流），R6电阻的电流等于R6电阻两端的0.60.7V电压除以R6电阻阻值（固定不变），因此流过Rl负载的电流即为恒定不变，即使Rl负载的电源端VCC电压是可变的，也能达到恒流的电路效果。相关推荐：四种恒流源电路分析。运放恒流电路运放的恒流电路，主要是利用运放的“电压跟随特性”，即运放的两个输入引脚Pin3与Pin2电压相等电路特性；当在电阻R4输入Vin稳定电源电压时，电阻R7两端的电压也为Vin不变，因此无论外界电路如何变化，流过R7电阻的电流是不变的；同三极管恒流电路原理分析一样，R2负载的电流等于R7电阻的电流，所以即使R2负载的电源为可变电压电源，R2负载的电流也是保持固定不变，达到恒流的效果。相关推荐：详解十种全波整流电路。除去运用三极管与运放设计的恒流电路，介绍另外一种恒流电路设计方案，主要是利用稳压二极管的稳压特性。稳压二极管恒流电路稳压二极管恒流电路稳压二极管的恒流电路中，三极管Q4的基级电压被限定在稳压二极管工作的稳定电压UZei下，因此RIo电阻的电压等于Uzd减去三极管基级与发射级的导通压降0.7V,即U=Uzd-O.7保持恒定不变，所以流过RlO电阻的电流在VCC电源即使可变的条件下也是固定不变，也就是R8负载的电流保持不变，达到恒流的效果。
