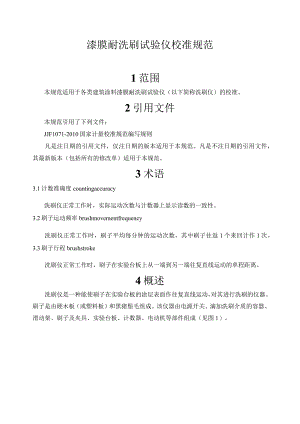

漆膜耐洗刷试验仪校准规范.docx
漆膜耐洗刷试验仪校准规范1范围本规范适用于各类建筑涂料漆膜耐洗刷试验仪（以下简称洗刷仪）的校准。2引用文件本规范引用了下列文件：JJF1071-2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。3术语3.1计数准确度countingaccuracy洗刷仪正常工作时，实际运动次数与计数器上显示读数的一致性。3.2刷子运动频率brushmovementfrequency洗刷仪正常工作时，刷子平均每分钟的运动次数，其中刷子往返1个来回计作1次。3.3刷子行程brushstroke洗刷仪正常工作时，刷子在实验台板上从一端到另一端往复直线运动的单程距离。4概述洗刷仪是一种能使刷子在实验台板的涂层表面作往复直线运动，对其进行洗刷的仪器。刷子是由硬木板（或塑料板）和黑猪鬃毛组成。该仪器由电源开关、滴加洗刷介质的容器、滑动架、刷子及夹具、实验台板、计数器、电动机等部件组成（见图1）。图1洗刷仪示意图1一计数器；2刷子；3夹具；4一水槽；5一滑动架；6一试片压脚；7一水嘴；8刷子联接体；9横梁；10导向立柱；11电动机；12一出水嘴；13实验台板5计量特性具体计量特性见表Io表1洗刷仪计量特性一览表序号项目技术要求1刷子尺寸/(mmXmm)(90±2)×(38±1)2刷毛长度mmI7.5±1.53刷子及夹具总质量/g450+104刷子孔数/个60÷l5刷子运行频率/(次min)37±26刷子行程mm300±206校准条件6.1环境条件6.1.1温度条件环境温度：(23±2)oCo6.1.2 湿度条件相对湿度：不大于85%RH06.1.3 其他条件仪器应平稳而牢固地安置在平整和水平的工作台上，电缆线的接插件应固定无松动。6. 2测量标准及其他设备测量标准及其他设备见表2。表2洗刷仪校准项目和校准设备序号校准项目设备名称及计量特性1刷子尺寸钢直尺：测量范围（0150）mm,分度值0.5mm2刷毛长度钢直尺：测量范围（0-150）mm,分度值0.5mm3刷子及夹具总质量电子天平：称量范围SOlg3200g,分辨力0.0Ig4刷子孔数目测5刷子运行频率电子秒表：分辨力0.0IS6刷子行程11级钢卷尺：测量范围（02000）mm,分度值Imm7校准项目和校准方法7.1校准项目洗刷仪的校准项目见表2。7. 2校准方法7. 2.1校准前检查7.2. 1.1外观检查校准前检查仪器的调节旋钮、按键、开关、指示灯是否正常。7. 2.1.2实验台板的水平性将气泡水平仪放置在实验台板上5个不同的位置（见图2）,测试每个点的水平性，5个测试点须全部水平。7. 2.1.3实验台板的平整度将直角尺长端分别放置在实验台板的两条对角线上（见图3）,目视观察直角尺和实验台板是否紧贴，如紧贴则认为平整。实验台板7.1.1 .4计数准确度打开仪器总电源开关，按“设定”按钮，设定刷洗次数为50次，启动电机，同时由校准人员目测洗刷次数，待洗刷仪停止时记录目测次数，与计数器显示读数是否一致，重复测定3次。7.2.2刷子尺寸用钢直尺测量刷子的长宽，精确到1mmo7.2.3 刷毛长度在刷子面板上取3个间隔(7-8)mm的不同位置，用钢直尺测量刷毛的长度，计算出3次测量结果的平均值，精确到0.1mm。7.2.4 刷子及夹具总质量用电子天平称量刷子及夹具的总质量，重复3次，计算出3次测量结果的平均值，精确到1go7.2.5 2.5刷子孔数目测刷子的孔数，精确到1个。7.2.6 刷子运行频率打开仪器总电源开关，开动电机，同时用电子秒表计时，5min后关闭电机，记录此时计数器上显示的数据，计算运行频率，重复测定3次，取平均值，精确到1次。7.2.7 2.7刷子行程在刷子运行过程中，记录两端停止的位置(见图4)o刷子运行中，会在实验台板上留下刷痕，以此刷痕判断刷子行程。用钢卷尺测量刷子在两端之间的行程距离,重复以上过程3次，计算3次测量结果的平均值，精确到1mm。图4刷子行程校准示意图8校准结果8. 1校准记录校准记录应详尽记录测量数据和计算结果。推荐的校准记录格式见附录Bo8. 2校准证书经校准的洗刷仪应出具校准证书。校准证书包括的信息应符合JJFlO71-2010中5.12的要求，推荐的校准证书内页格式见附录C。9. 3不确定度校准证书应给出各校准项目示值误差测量结果的扩展不确定度，计算示例见附录A9复校时间间隔由于复校时间间隔的长短是由仪器的使用情况、使用者、仪器本身质量等诸因素所决定的，因此，送校单位可根据实际使用情况自主决定复校时间间隔。建议复校时间间隔为1年。附录A刷毛长度测量结果不确定度评定（示例）A.1校准方法在刷子面板上取3个间隔（78）mm的不同位置，用钢直尺测量刷毛的长度，计算出3次测量结果的平均值，精确到0.1mm。A.2建立测量模型1.=L1（A.1）式中：I 刷毛长度，mm；II 15Omm钢直尺测得数值，mm。A.3刷毛长度测量结果不确定度的评定A.3.1标准不确定度来源（1）由15Omm钢直尺的测量重复性引入的标准不确定度分量A（2）由150mm钢直尺最大允许误差引入的标准不确定度分量Bl（3）由15Omm钢直尺分度值引入的标准不确定度分量B2A.3.2刷毛长度的测量重复性引入的标准不确定度分量4在测定器操作台上，对仪器进行10次测量，测得结果见表A.1。表A.1重复10次测量结果第砍测量12345678910刷毛长度mm18.018.518.018.018.017.517.518.018.018.0刷毛长度的平均值z=17.95mm。采用贝塞尔公式计算单次测量的实验标准偏差Sa）：Sai)=a-b2i=l51)=0.28 mm(A.2)式中：li第i次测量结果，mm;/10次测量结果的平均值，mm；测量次数。实际测量以3次测量的平均值作为测量结果，故标准不确定度ua=0.16mn(A.3)A.3.3钢直尺最大允许误差引入的标准不确定度分量以长150mm,分度值0.5mm,最大允许误差±0.1mm的钢直尺测量刷毛长度。钢直尺的最大允许误差为±0.1mm,区间半宽为0.1mm,则：ul=%=0.06mm(A.4)A.3.4钢直尺分度值引入的标准不确定度分量B2150mm钢直尺分度值为0.5mm,区间半宽为0.25mm,则：0.25wb2=-=0.14mm(A.5)A.3.5标准不确定度分量标准不确定度分量见表A.2o表A.2标准不确定度分量一览表标准不确定度分量U(Xi)不确定度来源标准不确定度值u(X)mmw测量重复性引入的不确定度0.16l钢直尺最大允许误差引入的不确定度0.06WB2钢直尺分度值引入的标准不确定度0.14A.3.6合成标准不确定度“c各输入量之间相互独立，互不相关，因此Wc=+(A.6)uc=y0.62+0.062+0.142=0.22mmA.3.7扩展不确定度U刷毛长度测量结果的扩展不确定度：U=kuck=2(A.7)U=2×0.22mm=0.5mmk=2附录B漆膜耐洗刷试验仪校准原始记录格式证书编号:送检单位校准依据器具名称型号规格制造厂环境温度出厂编号相对湿度校准日期校准地点校准员核验员标准器信息标准器名称编号不确定度或准确度等级或最大允许误差证书号有效期至校准项目1校准前检查1外观检查调节旋钮按键开关指示灯2实验台板的水平性12345判定3实验台板的平整度4计数准确度（设定为50次）123平均2计量特性I刷子尺寸/(mmXmm)2刷毛长度mm123平均扩展不确定度mm3刷子及夹具总质量/g123平均扩展不确定度mm4刷子孔数/个5刷子运行频率/(次min)次数123平均时间min频率/（次min）6刷子行程mm123平均扩展不确定度mm备注附录C漆膜耐洗刷试验仪校准证书内页格式证书编号XXXXXXXX-XXXXXXX校准证书内页格式证书编号：XXXXXX-XXXX校准机构授权说明：校准环境条件及地点：温度地点相对湿度其他校准所依据的技术文件（代号、名称）：校准所使用的主要测量标准名称测昂:范围不确定度/准确度等级检定/校准证书编号证书有效期至注：1 .XXXXX仅对加盖“XXXXX校准专用章”的完整证书负责。2 .本证书的校准结果仅对所校准的对象有效。3 .未经实验室书面批准，不得部分复印证书。第X页共X页校准结果证书编号：XXXXXX-XXXX校准项目标称值实测值不确定度（F2）1刷子尺寸/(InmXmm)2刷毛长度mm3刷子及夹具总质量/g4刷子孔数/个5刷子运行频率/（次min）6刷子行程mm校准结果不确定度的评定和表述均符合JJF1059.1-2012的要求。敬告：1 .被校准仪器修理后，应立即进行校准。2 .在使用过程中，如对被校准仪器的技术指标产生怀疑，请重新校准。3 .根据客户要求和校准文件规定，通常情况下个月校准一次。校准员：核验员:
