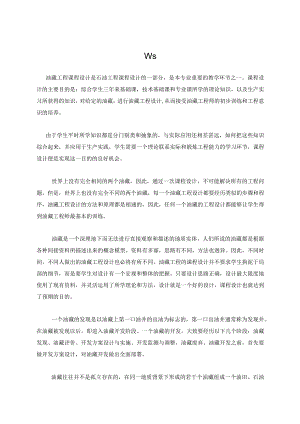

Ws油藏工程课程设计是石油工程课程设计的一部分，是本专业重要的教学环节之一。课程设计的主要目的是：综合学生三年来基础课，技术基础课和专业课所学的理论知识，以及生产实习所获得的知识，对给定的油藏，进行油藏工程设计,从而接受油藏工程师的初步训练和工程意识的培养。由于学生平时所学知识都是分门别类和抽象的，与实际应用还相差甚远，如何把这些知识综合起来，并应用于生产实践，学生需要一个理论联系实际和锻炼工程能力的学习环节，课程设计便是实现这一目的的良好机会。世界上没有完全相同的两个油藏，因此，通过一次课程设计，不可能解决所有的工程问题。但是，世界上也没有完全不同的两个油藏，每一个油藏工程设计都要经历类似的步骤和程序，油藏工程设计的方法和原理都是相通的，因此，任何一个油藏的工程设计都能够让学生得到油藏工程师最基本的训练。油藏是一个深埋地下而无法进行直接观察和描述的地质实体，人们所说的油藏都是根据各种间接资料所描述出来的概念模型。资料有多寡，思路有不同，方法也迥异。因此，不同时间，不同人做出的油藏工程设计也必将有所不同。油藏工程的课程设计并不要求学生拘泥于局部的细节，而是要学生对设计有一个宏观和整体的把握。只要设计思路正确，设计最大限度地使用了现有资料，并灵活运用了所学理论和方法，设计就是一个好的设计，课程设计也就达到了预期的目的。一个油藏的发现是以油藏上第一口油井的出油为标志的，第一口出油井通常称为发现井。在油藏被发现以后，即进入油藏开发阶段。一个油藏的开发，大致要经历以下几个阶段：油藏发现、油藏评价、开发方案设计与实施、开发监测与调整，油藏废弃。油藏开发之前，首先要做开发方案设计，对油藏开发做出全面部署。油藏往往并不是孤立存在的，在同一地质背景下形成的若干个油藏组成一个油田。石油开发实际上并不是以一个油藏为研究对象的，而往往以一个油藏组合即一个油田为研究对象，所以，以油藏工程设计在矿场上通常被成做油田开发设计。本次油藏工程设计分为两章内容，分别是油藏评价、油藏工程设计。第一章第二章油藏评价第一节第二节油藏概况XN油藏地处西南地区腹地，地面交通方便，人口密集，工业化程度较高。油藏位于西南盆地中央隆起为三叠系上统地层。该地区在首次地震勘探以后认为可能含油，并于2000年1月完成第一口探井Xl井，完钻深度5000m,7套管完井。并于同年4月对482Om4840m进行完井测试,测试结果为折算日产油200t,日产气2.1X1O油为中质原油。从而转入对XN油藏的正式开发。现在油区内二维地震测网密度已达IXlkm.第二节油藏地质特征1 .1构造特征从图，背斜长半轴2.9km,短半轴100m。背斜呈南北走向，两翼倾角分别为2.29°,3.43°近于水平，中央稍微隆起。储层岩石厚度为20m,背斜顶端位于地层4720米深处，溢出点深度4800米。如图，断层东西走向，向东北弯曲，在Xl井，X2井直线方向上断层倾角为0.46°,基本是水平断开的逆断层，断裂面为弯曲面。图图2 .2储层特征XN油藏储岩石电阻率为3.8Qm.储层岩石颗粒粒度分布见表，为中等非均质。又由粒度分布图可以看出，该碎屑岩为含粗砂的细-中砂岩。粒径(mm)>1010-55-22-11-0.50.5-0.250.25-0.10.1-0.01<0.01含量(%)0.491.293.233.0512.7236.5529.509.144.03表L2.1储层岩石粒度分析数据图1.2.3储层岩石颗粒粒度分布柱状图皮I1。4n¼白山Zr际业七於？曲八2.3油层特征XN油藏储层岩石属于砂岩，从Xl和X2井岩心取样分析可以知道砂岩的成分为：石英：76%,长石：4%,岩屑：20%（其中：泥质：5%,灰质：7%）o分析180块样品，分析数据得出储集层粘土矿物平均粘土含量3.83%,其中：高岭石:75%,绿泥石：83%,伊利石：15%,蒙脱石：2%。2.4油藏流体性质XN油藏为底水油藏，油水界面位于4870m,油层渗透率为0.21m2,为中等渗透率。该油藏为边水油藏，油水界面位于地深4770米出，油层厚度为20米，其中Xl井打通油层，X2穿越油水界面。由相渗曲线及毛管压力曲线分析可以得出储层束缚水饱和度为30%,残余油饱和度为25%。2000年06月20日对Xl井油水常规物性PVT取样综合分析，取样井：取样深度：4800.0m,分析结果：Pb=IoMPa,Boi=1.08,p0=0.80cw2,pos=0.86g/cm2,C0=6×IO4MPa,（Ph）=1.OznPrzs,4,（£）=1.5/PaS。2000年06月30日对Xl井分离器取原油样品分析，分析结果：os=6.5mPaS,PoS=0.87gcm2,Ts=-200C,含蜡：4.03%,含硫：0.7%,胶质+沥青质：10%,初溜点：50oCo2000年06月30日对Xl井进行天然气取样分析，取样点为分离器分析结果s/g=0.98,C1=40%,G=6%,G=4%,C4=3%,C5=1%,N2=20%,CO2=25%o2000年06月对X2井进行地层水取样分析，取样点为测试器，分析结果：N：=84641和Cf=8935M=5O2ppM,C=4S220ppM,SO+23ppM,HC;=5,PPMpw=0gcmpH=6.5.由取样数据分析可以知道地下水类型是海洋环境的地下水。2.5渗流物理特征对岩石润湿性进行测试，取80块样品分析得出的平均数据为：吸水指数：0.70,吸油指数：0.10。说明岩石为强水吸性，亲水岩石。油藏的相渗曲线见图1.2.5,对岩心作相对渗透率测试，分析数据得出油水相渗曲线。在等渗点相对渗透率为0.155,等渗点含水饱和度为59.7%,残余油饱和度为0时水相相对渗透率为0.3,表明水的渗流能力中等，进一步说明岩石亲水性较强。毛管压力曲线见图L2.6,根据测试数据分析得出毛管排驱压力较小，约为O.0005MPa,饱和中值压力约为0.02MPa,最小湿相饱和度为30%,低斜直线段倾角较小，表明岩石孔隙度较大，油相进入岩石较容易，岩石粒度分选好，孔隙分布均匀。根据相渗曲线特征数据由4J“，得其中：E）水驱油效率；Sw一束缚水饱和度；S”一一残余油饱和度。驱油效率约为0.643,为高驱油效率油层。此外还对岩石润湿性进行了测试，其结果为：敏感性指数：SI=（ki-k）ki,速敏指数SIV=O.08,水敏指数SIW=O.10。进而分析得出该油层为弱速敏，弱水敏油藏2. 6油藏压力和温度在油藏3300米到4800米深井段做压力测试，在压深关系曲线（见图，油层压力方程为P。=7.83D+15（油相压深表示），压力系数为0.89为正常压力，同时分析得出油藏位于同一压力系统.在油藏3300米到4800米深井段做温度测试，在压温关系曲线（见图，原始地层温度即为实测地层温度。第三节储量计算与评价2.1 储量参数论证本油藏面积由XN油藏砂岩顶面构造图描出圈闭面积，然后在坐标纸中查格计算出面积，计算的面积为10.69女/（见图L3.IXN油藏砂岩顶面构造图）。油藏的高度由测井数据可知道为20o油藏的孔隙度和渗透率由测井数据根据算术平均法可以确定为20%和0.205m2o油藏储量计算的其他数据由PVT取样综合分析数据和原油性质数据可以知道原油地层体积系数为1.08,地面标准脱气原油密度为0.86gc/，气油比由试采和PVT取样综合分析数据可知道是86/加图L3.1XN油藏砂岩顶面构造图3. 2储量计算原油储量可由式NJ必）4,3.1%其中：N油藏地质储量，f；A0油藏含油面积,m3;h一一储集层厚度，用，计算公式为-Yhin1.3.2Swlr油藏束缚水饱和度，小数；p°x地面脱气原油密度，gcn2；B，”一一原始条件下的地层原油体积系数，无量纲；o石油地质储量丰度，女病溶解气储量的计算公式为式1.3.3g-AOheQ-SSRSi3.3其中：GS一溶解气地质储量，加3；Rsi一一原始条件下地层原油溶解气油比，机7加3,计算公式为%1.3.4其中：VgS原油溶解的气体体积(地面条件下)，疗；Vos地面脱气原油体积，W?;3. 3采收率预算现场常用经验公式进行预测：其中：Ea采收率；K储层渗透率，Dxo原油粘度，10"mPas；=40.93%4. 4储量评价(D储量规模/V=2.52×107rG=21.63x108加属于中型油田(2)储量丰度o=251"xl04=2.35×106(rkn2)为高丰度210.69(3)储层埋深D>4000?属于超深层油气藏(4)地层压力系数 = 0.80.8 i2 < 1.2属于正常压力(5)单位厚度采油指数(6)流度工=2变=136.7XK)"3"/帆&r为高流度1.5(7)储层孔隙度0=20%为高孔隙度(8)储层渗透率K=0.2054帆2为高渗透率第三章第四章油藏工程设计第一节产能分析1.11.2 单井产能Xl井试采数据(试产日期：生产日期油嘴(mm)产油(td)产水(Hd)GOR(m3z)井底压力(MPa)00.06:01440.25101.000.06:02-05456.30102.000.06:06456.20100.050.7000.06:07697.60101.000.06:08-11697.50100.000.06:12697.60101.048.0000.06:138137.60100.000.06:14-178137.70101.000.06:188137.60100.046.0000.06:19697.50101.000.06:20-30697.40101.000.07:01697.60100.000.07:02-31697.00100.0油井产能大小是通过单井产能试井测试资料分析加以确定的，矿场上通常将稳定试井资料或非稳定试井资料整理成油气井产能曲线或IPR曲线，然后确定油气井的采油指数、产水指数、油井最大潜能、气井绝对无阻流量等。产油指数J可由J=tg=12660=27.27得出。49.8-47.61.31.4 油藏产能分析油气藏的产能是油气井产能的总和，由于油藏各个部位各个层段的产能还有很大的差异，从钻井试油分析情况来看，XN油藏属于正常压力下背斜油气藏,且顶部产油气，在背斜的翼部产量相对较低，受边水控制，在一定程度下易产水,地下-4770米为油水界面。1.3油层伤害Xl井压力恢复测试数据测试井：Xl井测试时间：t(min)015103060120180300600Pws(MPa)47.9148.6049.6050.1050.4950.5950.6950.7450.8150.91运用MDH方法整理作图（图2.1.2试井恢复曲线）由曲线分析得：直线拟合公式为：y=
