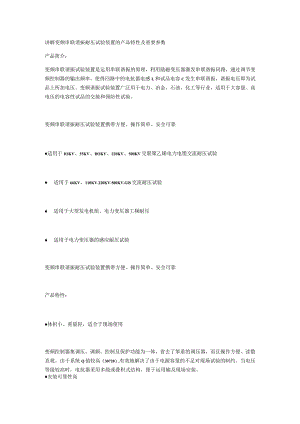

讲解变频串联谐振耐压试验装置的产品特性及重要参数.docx

讲解变频串联谐振耐压试验装置的产品特性及重要参数产品简介：变频串联谐振试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振同路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。变频串联谐振耐压试验装置携带方便、操作简单、安全可靠适用于IOKV、35KV、IlOKV、220KV、500KV交联聚乙烯电力电缆交流耐压试验 适用于66KV、110KV.220KV.500KV.GlS交流耐压试验 适用于大型发电机组、电力变压器工频耐压 适用于电力变压器的感应耐压试验变频串联谐振耐压试验装置携带方便、操作简单、安全可靠产品特性：体枳小、重量轻，适合于现场使用变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30720）,有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。安装可靠性高变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q,避免了因击穿对试品造成的损坏。试验的等效性好采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。产品参数:工作温度范围：-1045°C工作湿度范围：90%海拔：100Om供电电源电压：380V±10%三相或220V±10%单相（IOKW及以下）5060Hz供电电源容量：0-300KW额定输出电压:O-100OKV 额定输出容量：0-35MVA 工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围） 频率调节分辨率：0.02Hz；不稳定度W0.05% 噪音：60dB变频串联谐振耐压试验装置携带方便、操作简单、安全可靠 系统测量精度：1级 输出波形：正弦波，波形畸变率Wl% 电抗器Q值：30-120 系统具有IGBT、过电压、过电流、试品闪络等全自动保护产品配置及适用对象：变频串联谐振耐压试验装置携带方便、操作简单、安全可靠尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪,W电压测试仪,高压绝缘垫,大电流发生器,三相大电流发生器,变频串联谐振试验装置,无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，咨询。谢谢！
