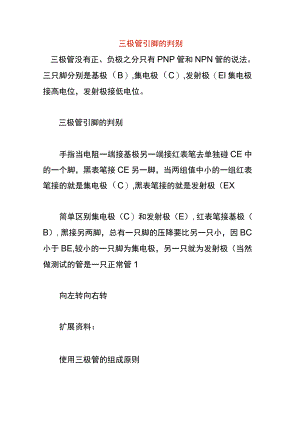

三极管引脚的判别.docx

三极管引脚的判别三极管没有正、负极之分只有PNP管和NPN管的说法。三只脚分别是基极（B）,集电极（C）,发射极（El集电极接高电位，发射极接低电位。三极管引脚的判别手指当电阻一端接基极另一端接红表笔去单独碰CE中的一个脚，黑表笔接CE另一脚，当两组值中小的一组红表笔接的就是集电极（C）,黑表笔接的就是发射极（EX简单区别集电极（C）和发射极（E）,红表笔接基极（B）,黑接另两脚，总有一只脚的压降要比另一只小，因BC小于BE,较小的一只脚为集电极，另一只就为发射极（当然做测试的管是一只正常管1向左转向右转扩展资料：使用三极管的组成原则1、保证放大电路的核心器件三极管工作在放大状态,即有合适的偏置。也就是说发射结正偏，集电结反偏。2、输入回路的设置应当使输入信号耦合到三极管的输入电极，形成变化的基极电流，从而产生三极管的电流控制关系，变成集电极电流的变化。3、输出回路的设置应该保证将三极管放大以后的电流信号转变成负载需要的电量形式（输出电压或输出电流三极管的工作状态截止状态当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。放大状态当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数=AIcAIb,这时三极管处放大状态。饱和导通当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小,集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。题目的提问不是很严谨，三极管是没有正负极之说的，三极管是一个三端元器件，具有三个引脚，名称和符号分别为：1）基极b、2）集电极c、3）发射极e。根据不同的封装形式，三极管三个引脚的排列方式是不一样的。1三极管的三个引脚三极管由P型半导体和N型半导体构成,是一个三层的结构，根据P和N型不同的结构，可以分为NPN型三极管和PNP型三极管，这两种类型的三极管，其引脚是一样的，都是基极、集电极以及发射极
